显控方案说 | 任意角度端面铣解决方案：让铝材切割不再受限于0度和90度

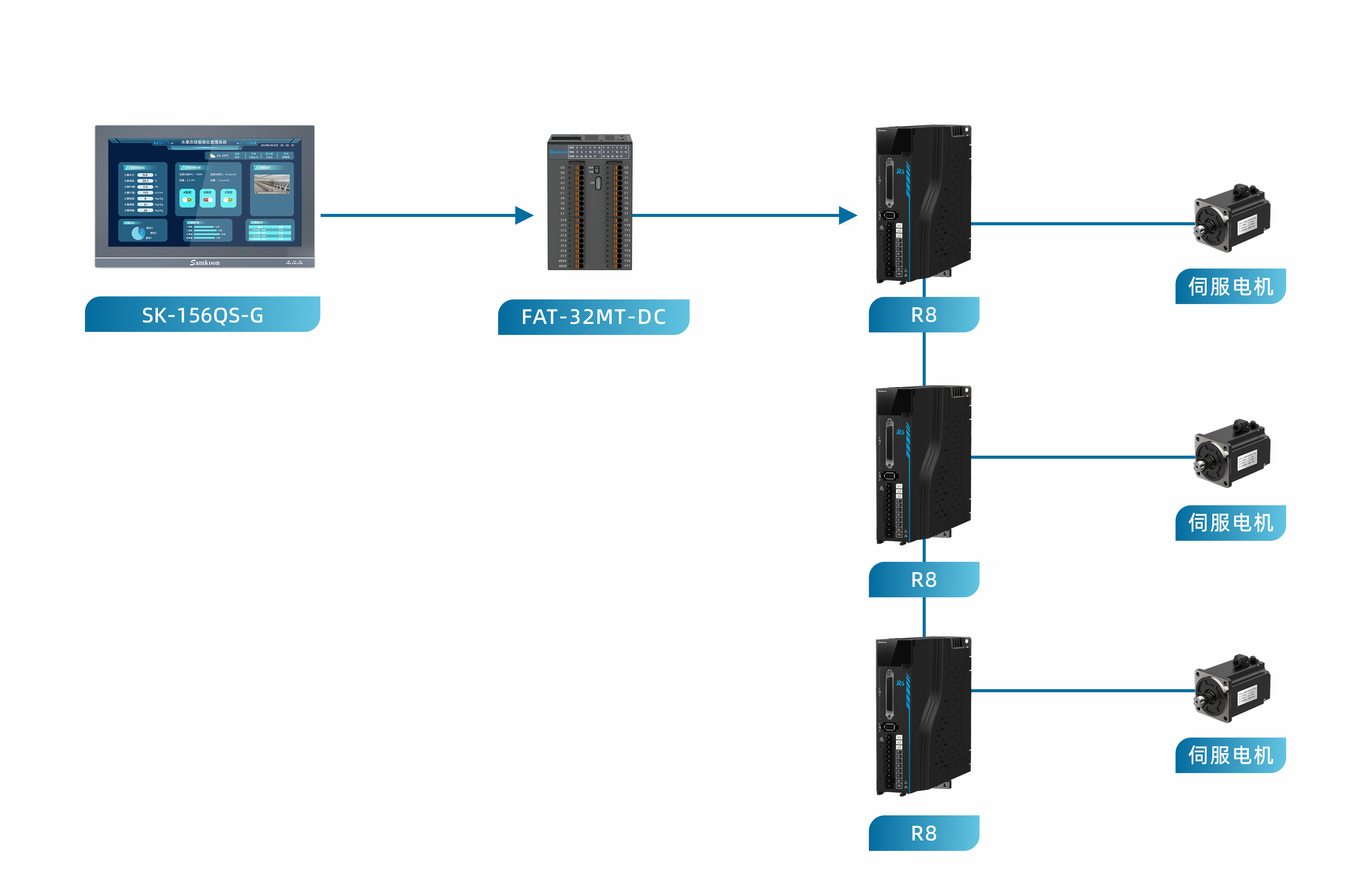

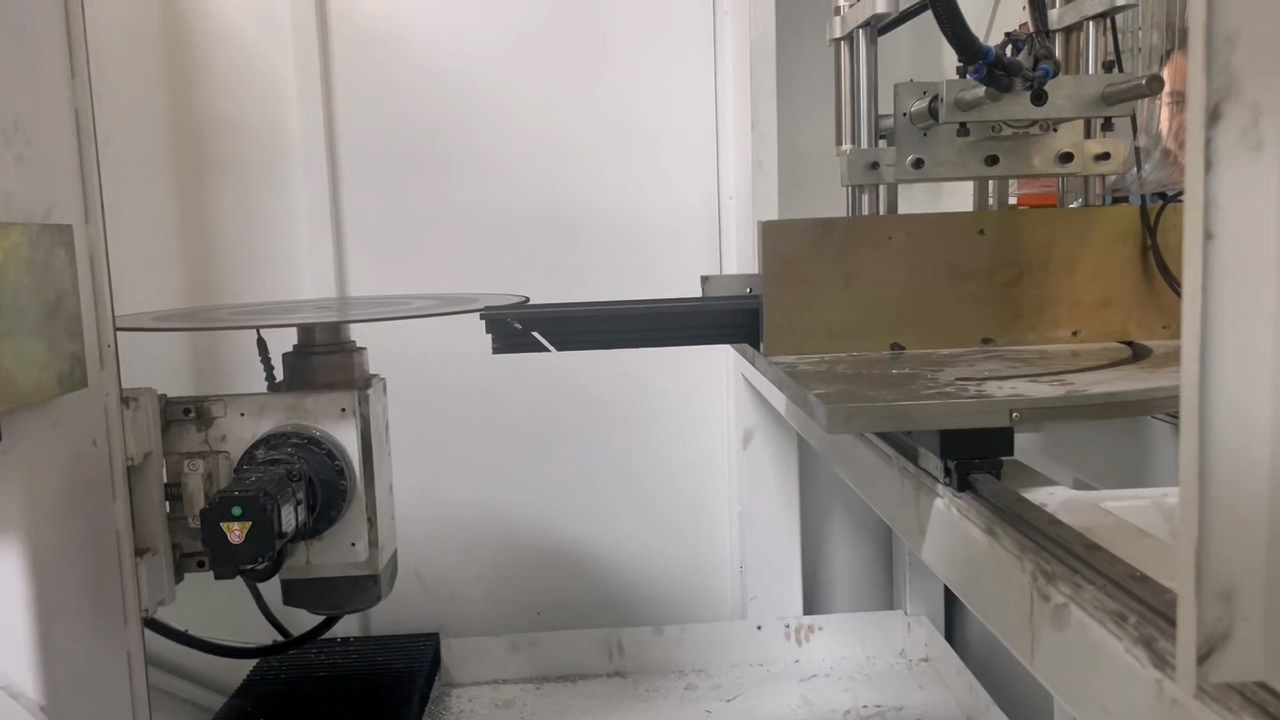

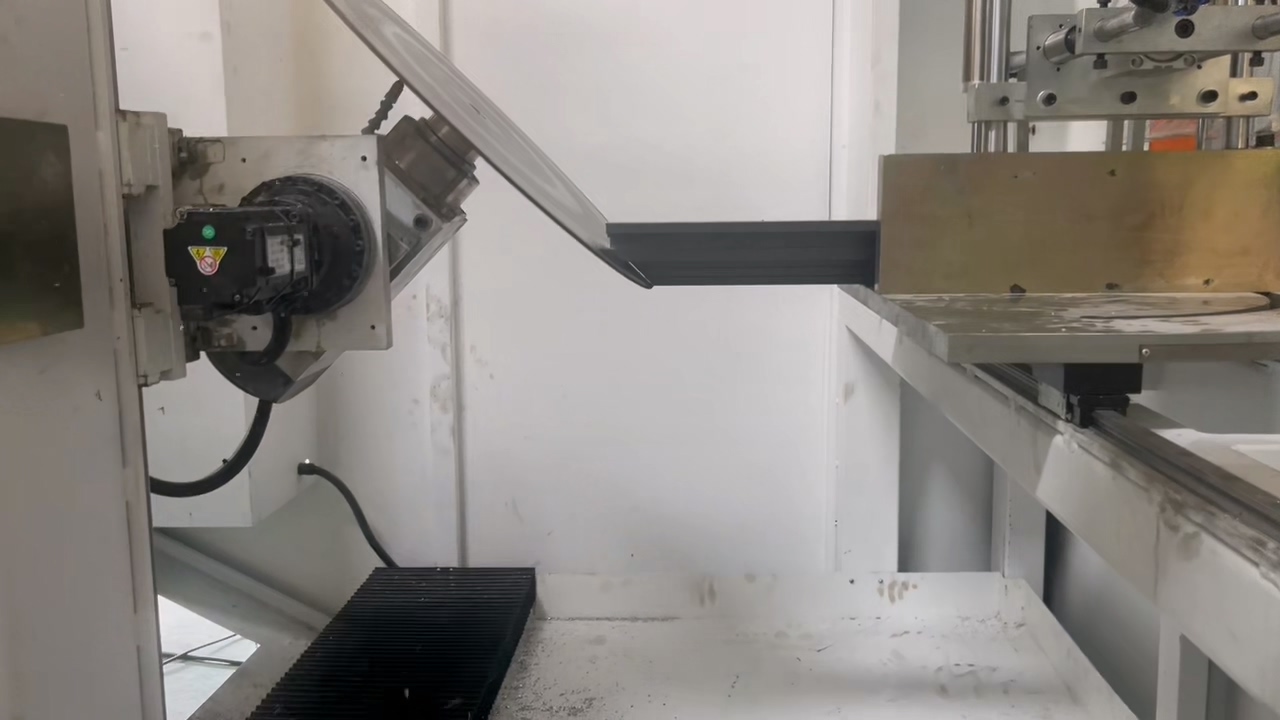

摘要：针对铝材加工行业中对非标角度切割的需求，显控科技推出了一套基于SK系列触摸屏、FAS系列PLC和多圈绝对值伺服驱动器的端面铣控制系统。该方案突破了传统3+1机型只能加工0度和90度材料的限制，实现了任意角度的自动切削加工，切割精度可达±0.05毫米。整套系统已在山东、佛山等铝材加工集中区域投入实际调试，具备良好的行业复制能力。 一、项目介绍 在门窗铝材加工行业，传统的标准3+1端面铣设备只能处理0度和90度的材料切口。也就是说，当客户需要做菱形窗、弧形窗或者其他带斜角的型材时，普通机器就无能为力了。为了解决这个痛点，我们和设备厂商一起开发了一款“任意角度端面铣”机型。 这台设备本质上是在原有3轴机型基础上的功能扩展。它保留了标准机的大部分结构，但增加了一个可以旋转的刀头，配合专门编写的控制程序，能够按照预设角度自动调整刀具方向，完成从材料装夹到切削加工的全流程。设备主要面向山东、佛山顺德、佛山南海等铝材加工产业集群，目前属于新开发机型，市场推广刚刚起步，但潜力不小。 设备的核心任务很简单：操作员在屏幕上输入长度、角度等参数，按一下启动按钮，机器就自动把铝型材切出需要的斜角。看起来简单，但背后涉及到旋转轴的中心补偿、刀口位置实时计算等多个技术难点。 二、方案配置 这套方案采用了显控科技自主研发的三件套产品，相互配合完成整个控制链条： 人机界面：SK-102QT触摸屏 逻辑控制器：FAS-32MT-AC型PLC 驱动执行部分：显控多圈绝对值伺服 × 4台四个轴分别控制刀头的旋转角度、进刀深度、切割移动等动作。之所以选用多圈绝对值伺服，是因为设备每次断电重启后不需要回零，伺服自己就能记住刀头当前的实际位置。这对于任意角度加工来说特别实用——省去了反复找原点的麻烦，也避免了因断电导致的位置丢失。 三、方案优势 标准设备只能切0度和90度，而我们的方案支持任意角度设定。不管是45度、37.5度还是非整数角度，只要在HMI上输入数值，系统就能自动计算切削路径并执行。这让门窗厂可以承接更多异形订单，设备利用率明显提高。 实际调试中发现，旋转轴的物理轴心很难装得绝对精准，如果按照理论位置来控制，切出来的角度就会有偏差。我们在程序里加入了“旋转轴对刀补偿”功能——现场人员先切一个试件，测量实际角度和设定角度的差值，然后把这个差值作为补偿量输入系统，后续加工就会自动修正。这个功能不需要改机械结构，靠软件就弥补了安装误差。 当刀头旋转后，刀口相对于材料的位置也会发生变化。我们的控制算法能根据当前旋转角度实时推算刀口的实际坐标，让伺服驱动准确地走到切削起点。经过实际测试，切割精度稳定在±0.05毫米以内，满足门窗行业对拼接缝的严苛要求。 因为整套控制逻辑和硬件配置都是标准化的，所以这个方案可以直接移植到其他厂家的同类设备上，只需要根据不同机型微调部分参数即可。而且我们已经在上下游设备上有成功经验——比如行业里常见的双头锯，很多用的就是我们显控的方案。客户如果同时采购任意角度端面铣和双头锯，上下工序的匹配会更加顺畅。 铝材切削会产生大量金属碎屑和粉尘，设备容易受潮。我们在选型时特意考虑了防护问题：PLC和伺服驱动器都做了防尘处理，接线端子采用防松动设计，触摸屏表面也有防水防油涂层。现场使用下来，没有出现因粉尘导致的信号干扰或接触不良。 总的来说，这套任意角度端面铣解决方案填补了标准3+1机型在非标角度加工上的空白，而且用的是显控自家全套产品，调试和维护都很方便。目前方案已经进入客户现场测试阶段，后续我们还会增加更直观的图形显示功能，让操作工人更容易上手。如果您也在做铝材加工设备，或者手头有门窗厂客户的非标切割需求，欢迎联系我们进一步交流。
这是一块10.2英寸的工业级触摸屏，负责参数输入、状态显示和图形监控。操作工人不需要懂代码，在画面上直接填写切割长度、旋转角度等数据就行。我们还在HMI里用宏指令做了一个图形绘制功能，可以实时显示加工路径，方便工人核对。
这是一款32点、支持多轴控制的紧凑型PLC，负责整个设备的逻辑调度。从装夹检测、启动条件判断，到加工过程中的顺序控制、报警处理，都由它来协调。程序采用模块化编写，把“参数设定—装夹—加工—完成”几个步骤拆分开，方便后续维护和移植。
