磨刀机：让旧刀具“重获新生”的控制系统解决方案

摘要

本文介绍显控科技面向数控行业推出的一款磨刀机控制系统方案。该方案主要针对刀具修磨场景，支持多种刀具类型和刀刃数量，操作人员只需通过触摸屏选择刀具参数，系统即可自动生成修磨流程，操作简便，适合批量复制。方案选用显控自有品牌的PLC、伺服和触摸屏，系统成熟稳定，可根据客户需求灵活调整功能。

一、项目介绍

磨刀机主要应用于数控加工行业，是一种用于修磨磨损或破损刀具的标准型设备。与传统磨刀设备不同，这套方案允许操作人员根据刀具的类型和刀刃数量，在人机界面上完成简单选择后，系统便能自动生成对应的修磨动作流程。无论是麻花钻、两刃到四刃的铣刀，还是圆鼻刀、倒角刀、球刀、不等分铣刀等，这套系统都能覆盖。

从市场来看，只要有数控加工的场景，就有刀具修磨的需求，因此这款磨刀机的适用范围很广，属于具备较强复制性的标准机型。值得注意的是，该设备虽然也能将棒材加工成刀具，但主要定位还是对已有刀具进行修磨，这样既能延长刀具寿命，也有助于控制生产成本。

二、方案配置

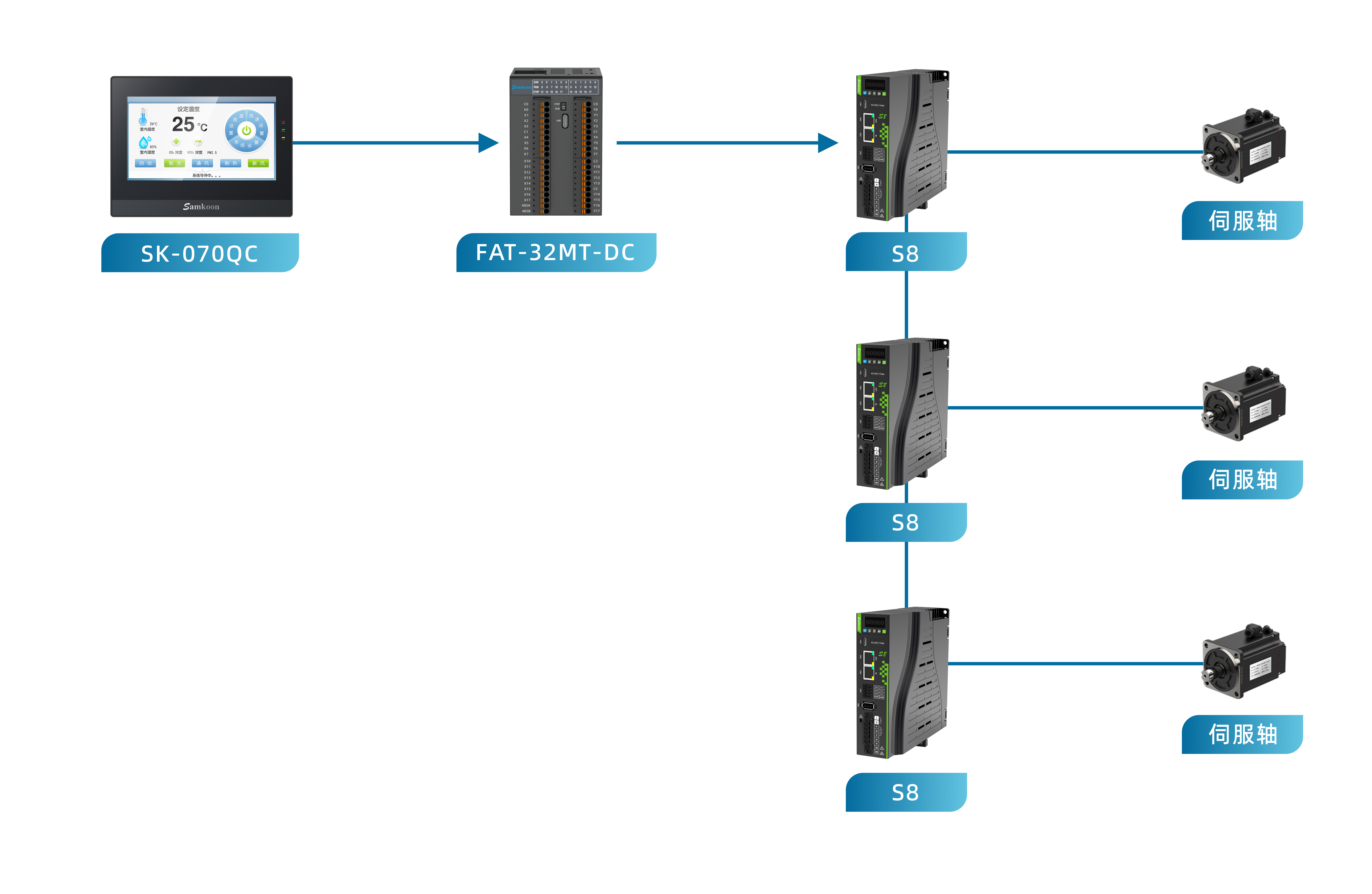

在电气控制方面，该方案采用了显控科技自主品牌的整套控制系统，配置清晰，便于维护和调试。具体包括：

• 显控 FAT-32MT-DC 型号 PLC：作为整台设备的控制核心，负责逻辑控制与运动协调；
• 显控 S8 系列伺服系统：包括两台400W伺服和一台750W伺服，用于驱动各轴运动，实现修磨过程中的精准进给和角度控制；
• 显控 SK-070QC 型号触摸屏：提供人机交互界面，操作人员通过它完成语言选择、刀具参数设定和启动控制等操作。

这套配置整体紧凑，不仅保证了设备运行的稳定性和精度，也为后续的功能扩展和调试工作带来了便利。

三、方案优势

这套磨刀机控制方案的优势主要体现在以下几个方面：

1. 操作简单，降低使用门槛
开机后，操作界面提供中文、俄语、英语、越南语和韩语五种语言选择，适合国内外不同用户。选定语言后，用户只需按照界面提示依次选择刀具类型和直径，系统会自动调用对应的工艺配方，并弹出“配方更换完成”的提示。整个流程清晰直观，即使没有专业编程背景的操作人员也能快速上手。

2. 支持多种刀具类型，适应性强
该方案目前已经支持二刃、三刃、四刃铣刀、不等分铣刀、圆鼻刀、球刀、定心钻、倒角刀以及钻头等多种常见刀具的修磨，能够满足数控加工现场的大多数需求。同时，系统还预留了功能扩展的空间，后续可根据客户的实际生产要求进行调整和升级。

3. 系统成熟，便于复制推广
目前这套方案已经比较成熟，第一台样机调试完成后，后续设备的复制和生产周期明显缩短，有助于批量推广。对于设备制造商来说，这意味着更短的交付周期和更稳定的品质保障。

总的来说，这套磨刀机控制系统在自动化程度、操作便利性和配置稳定性方面都做了充分考量，既满足了当前市场对修刀设备的需求，也为后续的应用扩展打下了基础。
