显控方案说 | 在线激光切管机：显控运动控制解决方案助力制管行业升级
摘要：传统不锈钢制管生产线中，锯切方式存在耗材贵、速度慢、需要冷却液等痛点。显控科技基于自研PLC、触摸屏及伺服系统，推出在线激光切管机解决方案，实现管材高速追剪同步与精密切割，切口整齐、精度达±0.2mm，帮助企业降低长期生产成本，并支持后续扩展开孔、切割图形等复杂功能。
一、项目介绍
在不锈钢制管行业，过去大多数生产线使用的是锯切机型。这种设备虽然成熟，但问题也不少：锯片磨损很快，属于高消耗品；切割时需要加冷却液润滑，既脏又增加工序；而且切割速度偏慢，影响整线效率。
这几年，激光切割技术开始进入这个领域。它没有锯片损耗，不需要液体冷却，切管速度更快，切面也更平整。简单说，就是前期设备投入稍高，但用久了反而更省钱。因此，激光在线追剪切管机正在成为传统锯切机的升级替代品，在全国有不小的推广空间。
不过，激光切管对控制系统的要求更高。设备需要让激光头紧紧跟着管子跑（这就是“追剪”），并且在起切和收光那一刻，位置偏差要非常小，否则切口会歪或者不平。客户通常要求的精度在±0.2mm以内。另外，切方管时激光头还要绕管一周，配合Z轴自动调高，这些动作对控制器的插补和响应速度都是考验。
二、方案配置

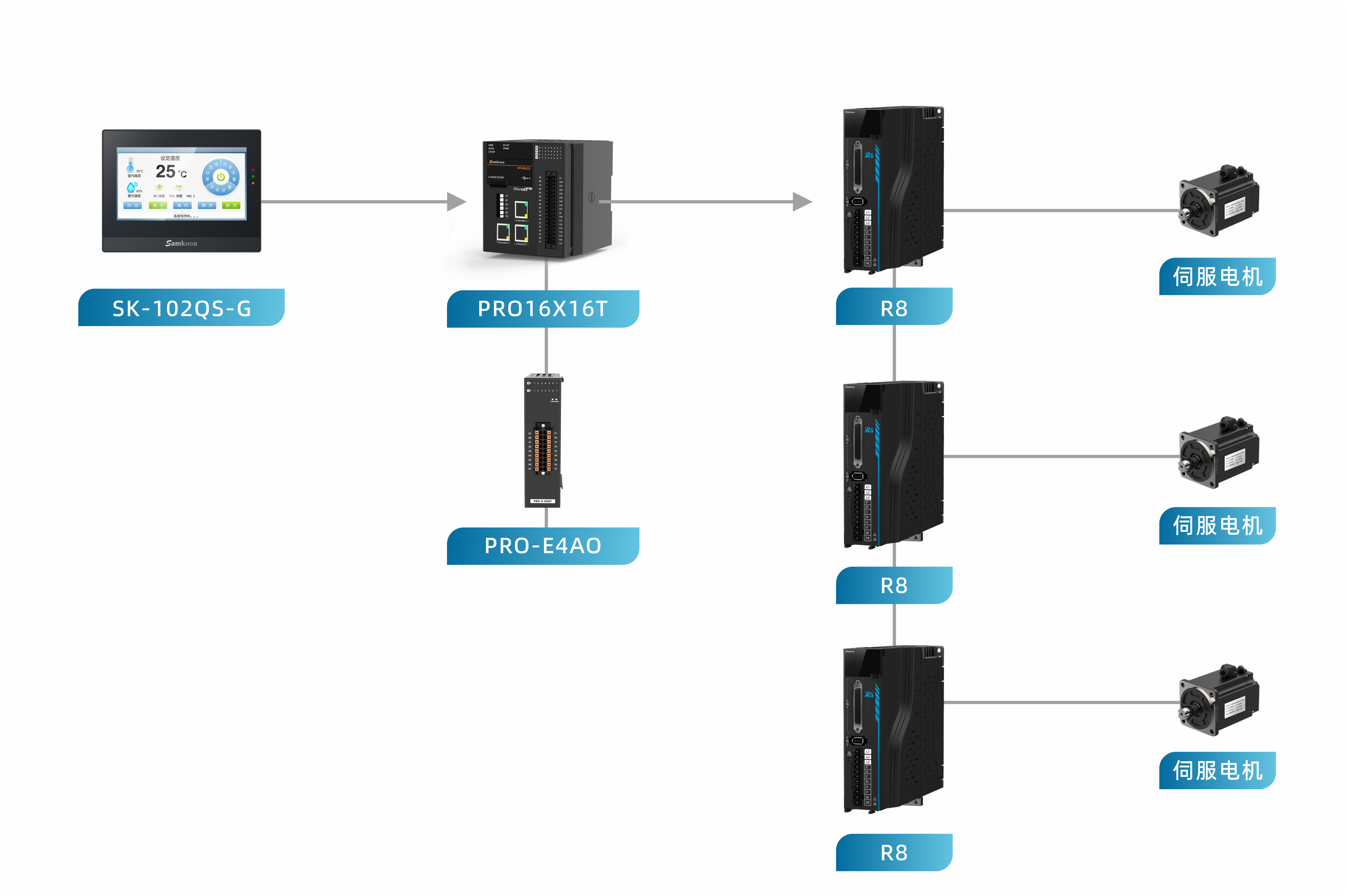

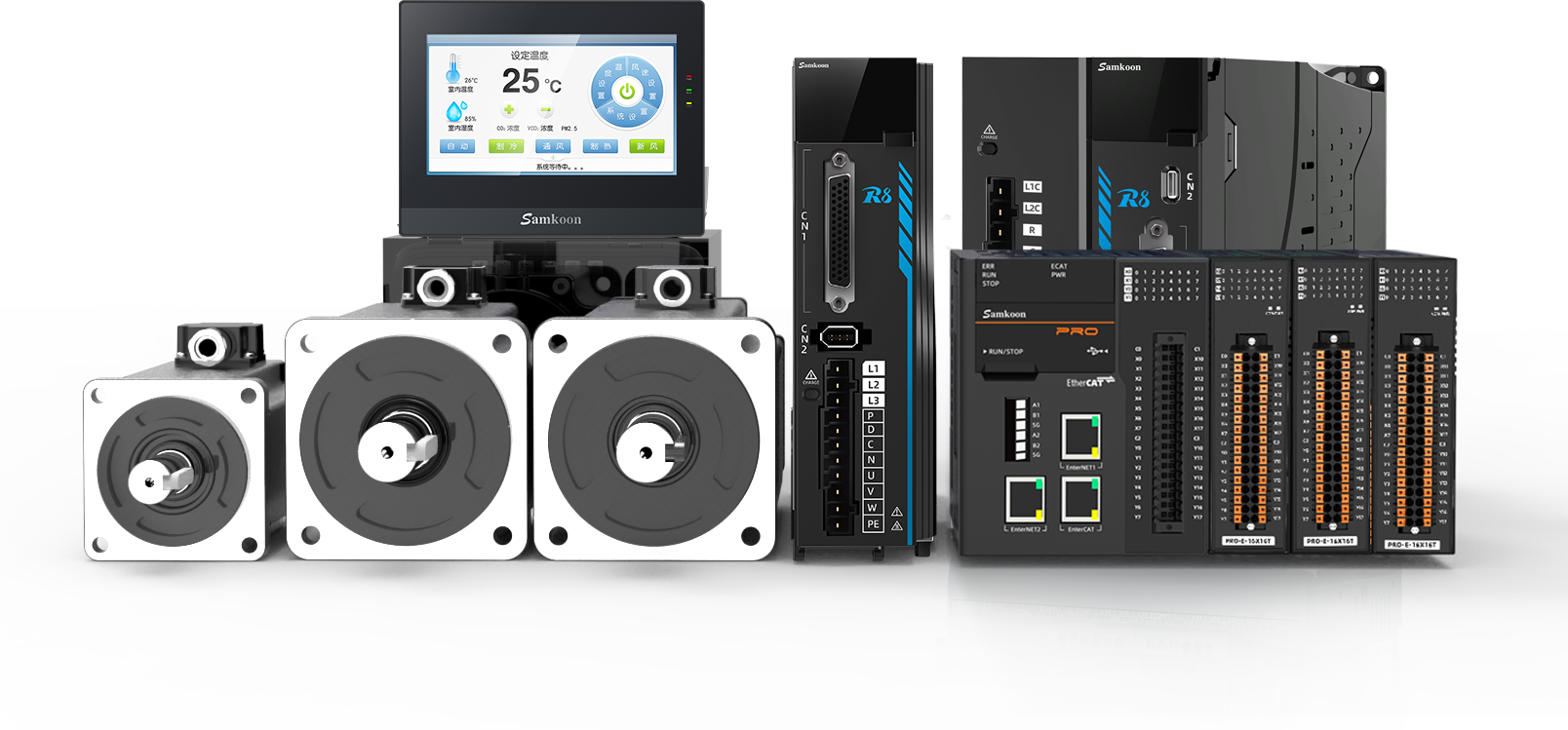

显控科技为这类在线激光切管机提供的核心控制方案包括以下硬件：
主控PLC：PRO-C16X16T+ 模块，负责逻辑运算、运动控制和数据交互。
模拟量扩展：PRO-E4AO，用于输出模拟量信号，比如控制激光功率或调高器。
人机界面：SK-102QS-G 触摸屏，操作工人可以通过屏幕设定管长、速度、切割模式等参数，实时监控运行状态。
伺服驱动系统：根据客户机型不同，搭配4到6套R8系列伺服，分别驱动送料轴、追剪轴、旋转轴（切方管用）、Z调高轴等。
这套方案采用分区子程序结构，把追剪同步、方管切割、高度跟随等功能分别写在不同的程序块里，方便调试和维护。HMI画面也按工序逻辑设计，工人上手很快。
三、方案优势
制管机整线惯量大，如果启动太猛，机械会剧烈抖动，影响切管质量。我们在控制算法里加入了S曲线加减速，而不是简单的直线加速。这样管子从静止到跟随切割速度，整个过程非常平顺，特别适合大惯量的机台。
通过精确计算主轴（管子行进）与从轴（激光头移动）的位置关系，并加入前馈控制，有效减小了跟随误差。现场用卡尺实测，切口位置误差基本控制在±0.2mm以内，满足不锈钢管厂的出货要求。
切方管时，管面到激光头的距离会随转角而变化。我们的方案让X轴、B旋转轴和Z调高器联动，实时保持激光头与管面高度一致，确保绕管一周的切割质量。对于四个转角处的非线性路径，程序自动拆分成多段连续插补，避免停顿或过烧。
相比传统锯切，激光切管没有锯片耗材，也不用冷却液，电费和维护成本也更低。虽然初次投资略高，但一般一年左右就能从节省的耗材费用中收回差价。
目前方案支持15米/分钟左右的制管速度。后续若需提速，可以启用电子凸轮功能（一种更高级的位置同步方式）。另外，我们已经在规划增加在线开孔、切割任意图形、切割弧口等工艺，只需叠加运动指令即可实现，无需更换整套控制系统。
这套方案已经在一批不锈钢制管厂实际投产，效果稳定。由于采用了标准化的PLC程序和HMI模板，设备厂商可以快速复制到不同机型的在线切管机上。无论是广东、江苏还是山东的制管产业聚集区，都有良好的推广前景。
显控科技持续为制管、激光焊、单机切管等设备提供运动控制解决方案。如需进一步了解，欢迎访问官网或联系研发中心。
.
