显控方案说 | 显控钻孔攻牙机控制方案，灵活应对多种零件加工需求
摘要：钻孔攻牙机广泛应用于批量零件的孔加工，常见有转盘式、送料式和滑台式三种结构。显控科技提供基于PLC、伺服及HMI的一体化控制方案，支持钻孔、攻牙、倒角、钻攻一体及多段加工等复杂工艺，并实现力矩检测保护丝锥。方案兼顾程序简洁性与现场调试灵活性，帮助设备厂商快速交付稳定可靠的钻攻设备。
项目介绍
在机械零件加工中，钻孔和攻牙是最基础也最常见的工序。为了提升效率，很多厂家开始使用自动化钻攻机，而不是传统的手工台钻或单工位机床。根据上料和工件移动方式的不同，这类设备主要分成三类：
转盘式钻攻机：工件装在旋转工作台上，随着转盘转动依次经过不同的加工工位。适合中小型规则零件，可以单面或双面钻攻，并且能根据工艺需要增减工位。
送料式钻攻机：主要针对棒材类零件，通过自动送料机构把棒料送到指定位置，加工后再自动下料。常见的有两轴、七轴（带换刀）、九轴等配置，适合批量棒材的多工序加工。

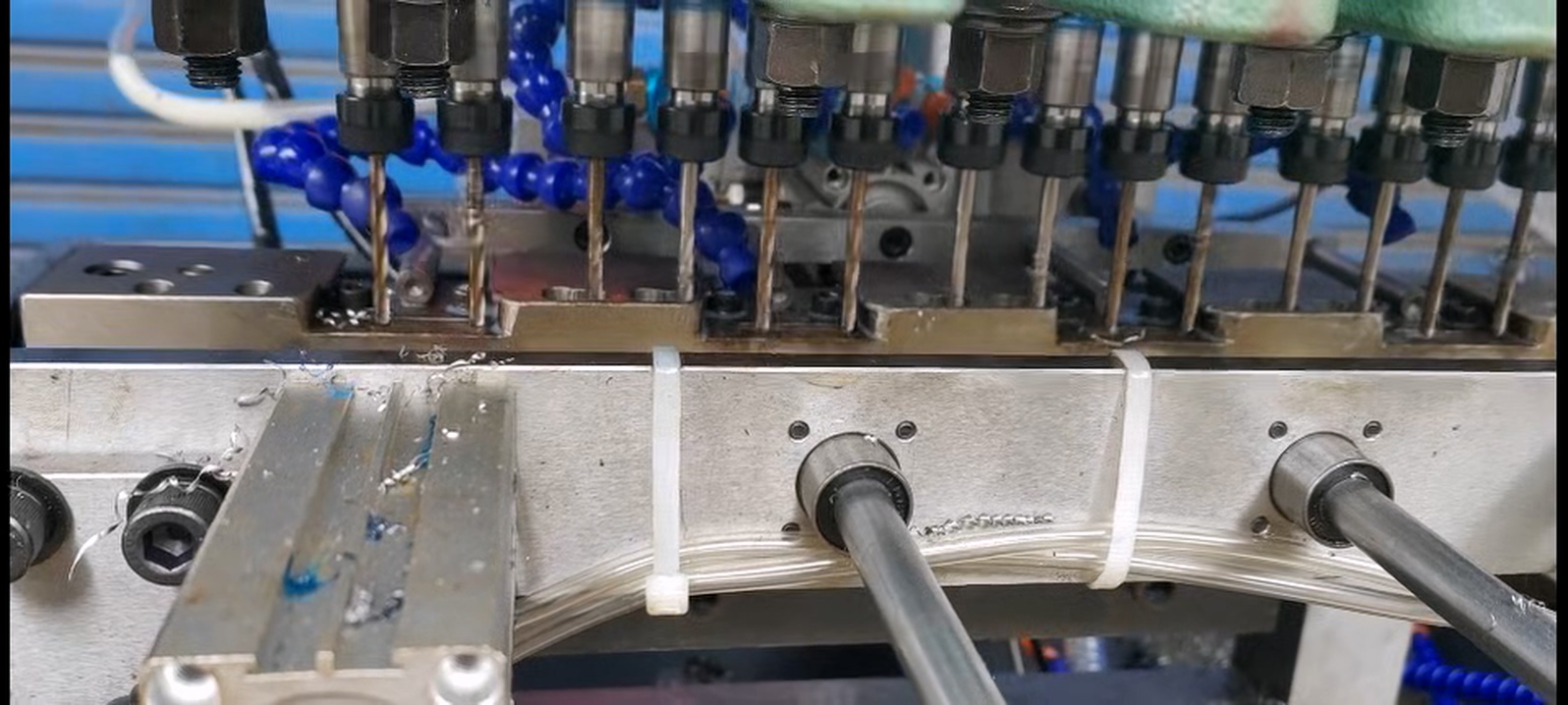

滑台式钻攻机：工件固定在滑台上，滑台移动让工件对准不同位置的加工主轴。每个主轴可以安装不同刀具（比如钻孔主轴、攻牙主轴、倒角刀具等），滑台走一个来回就能完成多道工序。常见有一面、两面和三面机型。
无论哪种结构，核心控制需求都差不多：主轴（带动刀具旋转）和进给轴（控制刀具或工件前后移动）要精确配合，尤其是在攻牙时，主轴每转一圈，进给轴必须移动一个螺距的距离。此外，深孔加工需要分段进退刀来排屑，还要能检测丝锥是否过载，防止断锥。
方案配置

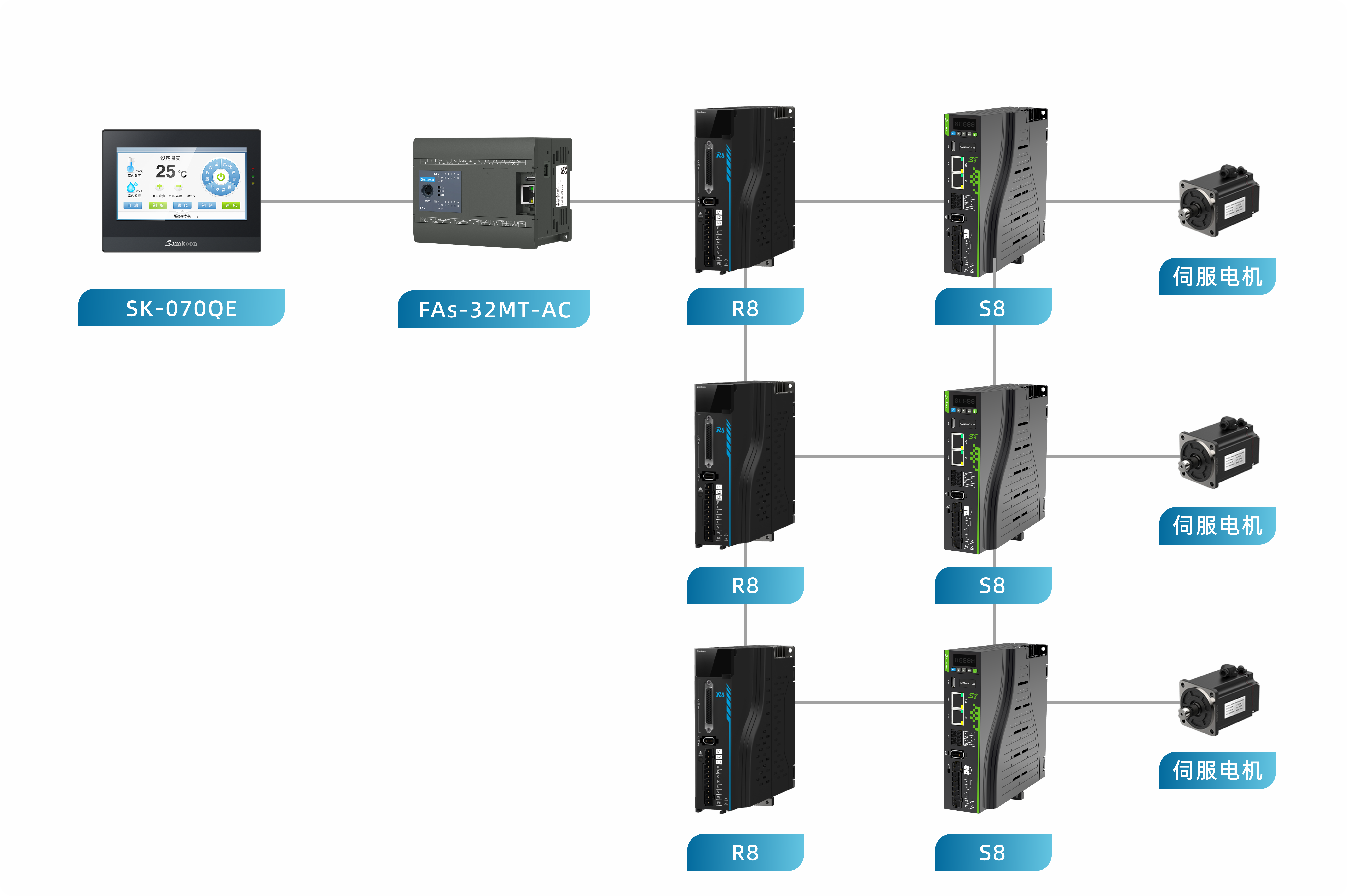

显控科技为钻孔攻牙机提供的标准控制方案包含以下部分：
控制器：采用显控PRO系列PLC（具体型号根据轴数选择，如C16X16T+等），负责逻辑控制、运动指令运算和通讯。
人机界面：SK系列触摸屏（如SK-102QS-G），用于设置加工参数（钻孔深度、攻牙螺距、分段长度、进退刀速度等），实时显示当前工位状态和力矩值。
伺服驱动系统：根据设备轴数搭配R8系列伺服，控制进给轴、转盘分度轴、滑台移动轴等。主轴可采用变频器或伺服，根据工艺要求选择恒定转速模式或位置/速度模式。
力矩检测：通过PLC与伺服驱动器之间的Modbus通讯（RS485），实时读取伺服内部的力矩反馈值。当力矩超过设定阈值时，PLC立即报警并停止加工，避免丝锥损坏。
方案优势
我们的PLC程序支持钻孔、多段钻孔、攻牙、多段攻牙、倒角（上倒角/下倒角/上下倒角）、钻攻一体（先钻后攻）、中空多段钻孔等常见模式。每一种模式的深度、速度、退刀方式都可以单独设定，操作工在触摸屏上直接修改即可，不需要改程序。
攻牙时，进给轴和主轴构成一个虚拟的电子齿轮系统。我们直接把丝杠导程和丝锥牙距换算成脉冲当量，触发插补指令后两个轴严格按照螺距关系联动，保证攻出的螺纹牙型完整、不烂牙。
深孔加工最怕切屑堵住孔壁。我们提供了两种多段钻孔方式：
3.1 固定长度分段：每钻一段就退一次屑，适合批量一致的深孔。
3.2 自定义长度分段：针对深浅不一的孔，可以分别设置每段的进给深度。
RS485通讯直接读取伺服实时力矩值，不需要额外接线。正常加工时力矩值平稳，一旦遇到盲孔、材料硬点或丝锥磨损，力矩会突然升高，系统立即报警停机，防止丝锥断裂。客户调试更简单，只需设置一个力矩阈值即可，维护门槛大大降低。
我们把不同工艺（钻孔、攻牙、倒角等）写成独立子程序，主程序按工位流程调用。转盘式、送料式、滑台式虽然机械结构不同，但核心加工子程序可以复用。触摸屏画面也按“工位+工序”的逻辑设计，设备厂家上手很快。
这套方案已经用在了两轴棒材钻攻、七轴带换刀钻攻、两面滑台钻攻等多种机型上。无论是标准批量零件还是多品种小批量生产，只要调整参数和少量程序就能适配，非常适合设备厂商标准化出货。

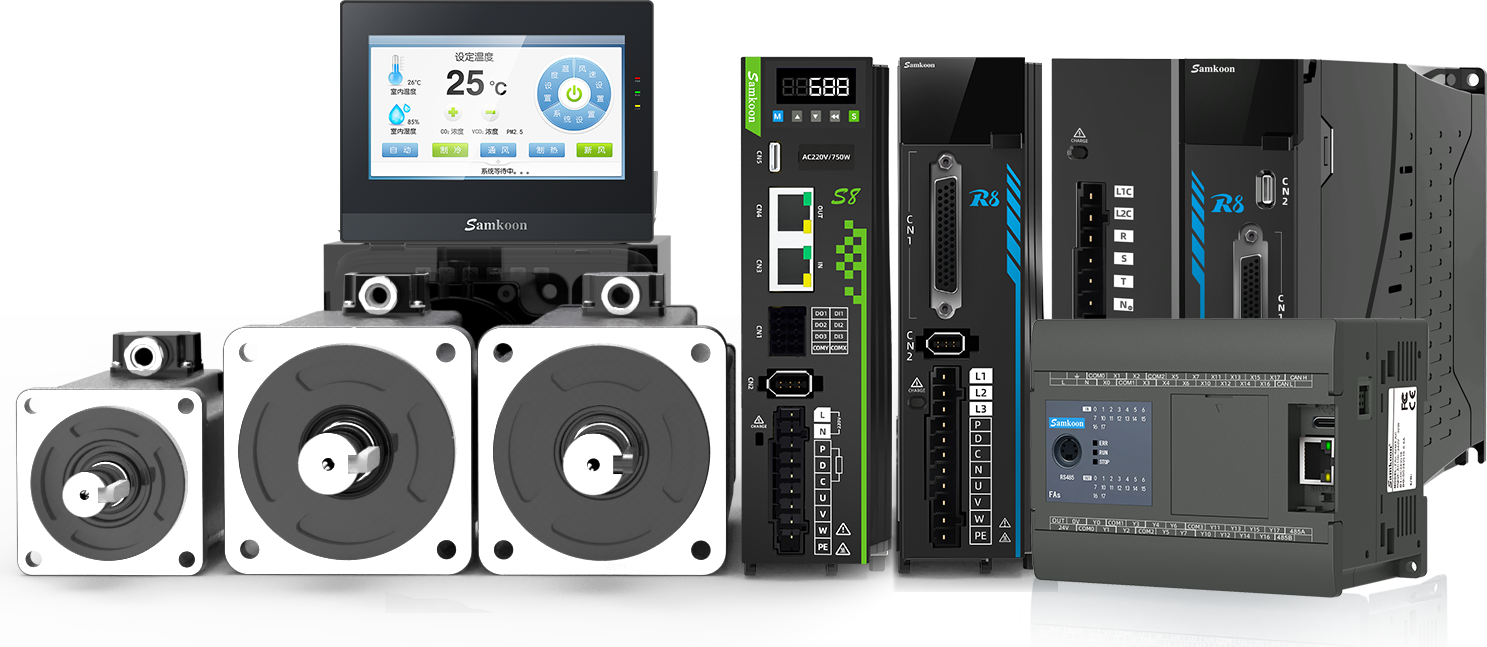

深入了解产品
