注塑机械手的行业解决方案

一、项目介绍

在注塑生产车间里，操作工从注塑机中取出成品、修剪水口、摆放产品——这些重复性劳动不仅效率低下，还存在安全隐患。随着人工成本持续上涨和产品质量要求不断提高，越来越多的注塑企业开始引入机械手替代人工取件。

然而，机械手好用不好用，关键看控制系统。一套好的控制系统，应该让操作工容易上手、让设备运行安全可靠、让生产效率持续提升。

显控科技深耕工业自动化领域近二十年，已成长为国家专精特新“小巨人”企业，累计获得国家专利95项。公司自主研发的注塑机械手控制系统，正是针对注塑行业取件、嵌件埋入、模内贴标等典型应用场景量身打造。这套系统已经在大量注塑车间得到验证，帮助客户实现了从人工操作到自动化生产的平稳过渡。

二、方案配置

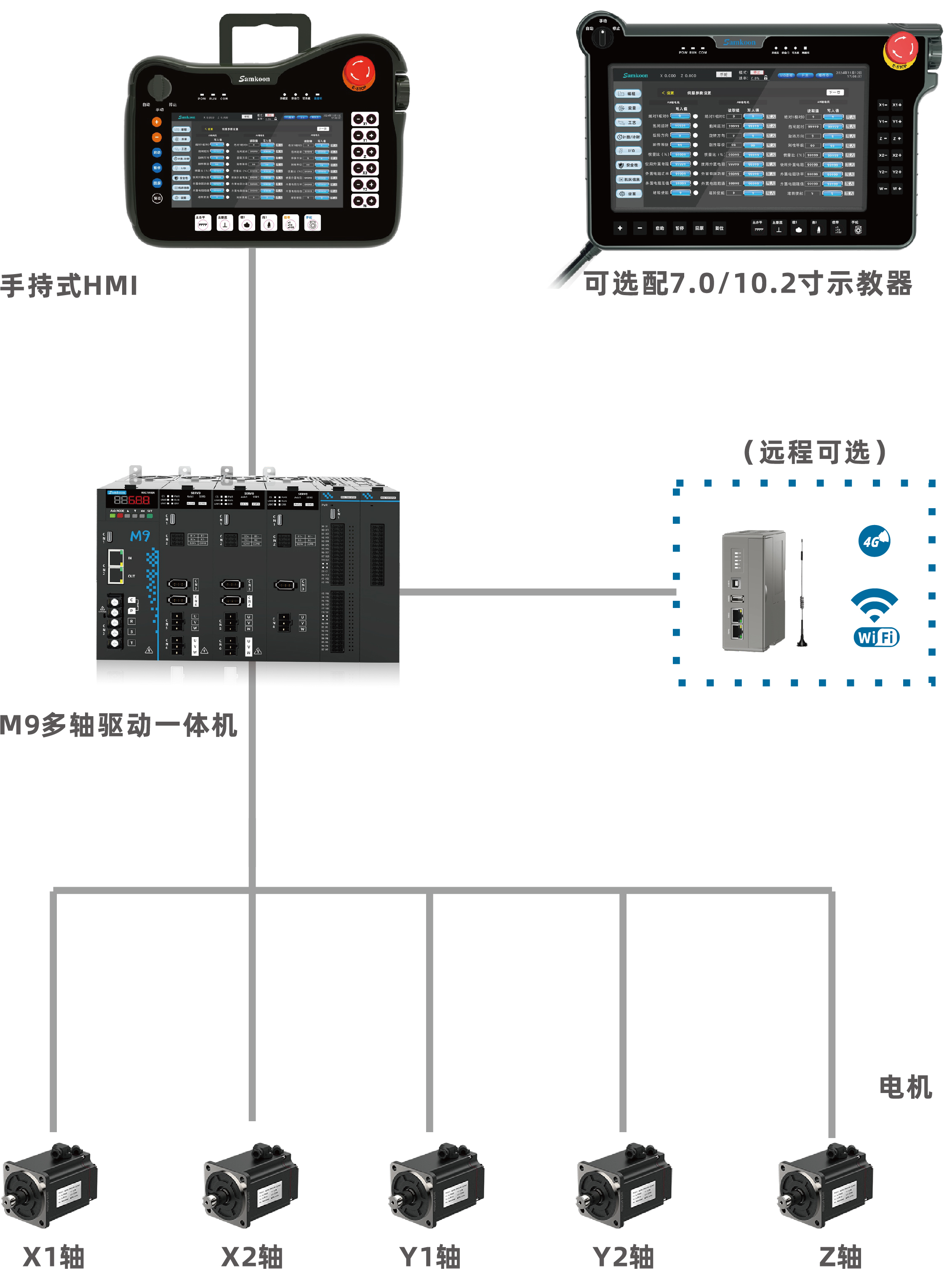

显控科技注塑机械手系统是显控科技针对注塑机上下料而推出的整 套解决方案，该方案配置显控科技云平台、手持示教器（7.0寸 /10.2寸选配）、总线M9驱控一体及电机产品。

显控科技注塑机械手控制系统由以下几大核心部分组成：

（一）示教器（手持操作终端）

示教器是操作工与机械手“对话”的窗口。它配备了一块彩色触摸屏，操作工可以通过屏幕完成编程、调试、监控等所有工作。系统设计了三个权限等级——操作员、管理员和高级管理员，不同岗位的人员拥有不同的操作权限，既保证了灵活性，也避免了误操作。

（二）运动控制系统

机械手的手臂动作由伺服电机驱动。这套系统最多可同时控制六个轴（X1、X2、Y1、Y2、Z、C轴），支持三轴、五轴等不同机械结构的配置。系统内置了完整的运动控制算法，从简单的直线移动到复杂的堆叠排列，都能精准完成。

值得一提的是，显控科技已完全掌握了伺服驱动器的核心技术。其M9系列EtherCAT总线驱控一体机作为国内首款搭载EtherCAT国产高性能MCU的产品，电流环刷新率达64KHz，速度环带宽达3.1KHz，精准度达到微秒级。这意味着机械手的每一次动作都更加精准、响应更加迅速。

（三）编程系统

这是整套系统的“大脑”。操作工可以通过两种方式编写机械手的动作程序：

一种是逐条教导模式。操作工像搭积木一样，把“轴动作”“治具信号”“等待”“条件判断”等指令按顺序组合起来，就能形成完整的运行程序。系统提供了十二大类指令，涵盖轴运动、治具控制、辅助设备、堆叠、塑机信号交互等所有常用功能。

另一种是快速教导模式。对于常见的取件场景，系统提供了向导式的设定界面——操作工只需要依次设定待机点、取物位置、取物后退位、放成品位置等关键点位，系统就会自动生成一套完整的运行程序。这种方式特别适合初次使用机械手的工厂，大幅降低了学习门槛。

（四）安全防护系统

注塑机合模力动辄几百吨，机械手一旦误入模内区域，后果不堪设想。这套系统设计了多层次的安全防护机制：

• 安全区域设定：操作工可以设定机械手在模内、模外的活动范围，系统会自动限制各轴的运动边界。

• 信号互锁：机械手下行进入模内之前，必须确认注塑机已经开模到位；横行移动之前，必须确认手臂已经上升到安全高度。

• 报警体系：系统内置了近百种报警类型，从伺服故障到信号异常、从位置超限到安全门开启，任何异常都会及时提醒操作工处理。

（五）伺服驱动系统

机械手的每一根“手指”都由独立的伺服电机驱动。显控科技的伺服驱动器支持惯量自动识别功能——初次装机时，系统可以自动测算各轴的最佳惯量比参数，让机械手的运动更加平稳顺滑。驱动器还内置了完善的保护功能，过压、欠压、过载、电机堵转等异常情况都能及时报警并保护设备。

三、方案优势

优势一：

数字基因，硬核技术——工业级边缘计算芯片，毫秒级指令执行，产品全部自研自产；
优势二：

一键启停，效率翻倍——无需复杂调试，0.1秒级响应，生产节拍提升30%；
优势三：

云端智控，预见未来——数据实时上云，手机/电脑随时随地监控生产状态、故障预警、能耗分析，工厂管理“零距离”；

优势四：

开放生态，无限可能——兼容主流注塑机品牌，支持定制化插件，无缝对接MES/ERP系统，打造您的“数字工厂”。

优势五：上手快，培训成本低

传统的机械手编程往往需要专业工程师花费数周时间学习。显控这套系统通过图形化的界面和向导式的操作流程，让普通操作工经过简单培训就能完成日常的编程和调试工作。快速教导功能更是把复杂的编程过程简化为“点几个位置、设几个参数”，大幅缩短了新产品的导入时间。

优势六：运行稳，良品率高

伺服驱动的机械手定位精度可达0.01mm级别，这意味着每一次取件的位置都精准一致。对于需要精密放置的产品（如电子零部件、医疗器材），这种一致性直接决定了产品良率。系统还支持堆叠功能——操作工只需要设定好产品的排列间距和层数，机械手就能自动完成整齐码放。

优势七：够安全，心里踏实

安全是注塑车间最不能妥协的事。这套系统从软件逻辑到硬件电路都做了多重冗余设计。安全区域限制、信号互锁、急停保护、报警体系层层把关，最大程度降低了设备撞模、人员受伤的风险。系统还支持“手轮寸动”功能——编写完程序后，操作工可以用手轮逐句验证程序正确性，确保万无一失再投入自动运行。

优势八：可扩展，随需而变

注塑车间的需求是多样化的——有的只需要简单的三轴取件，有的需要五轴带副臂取水口，有的需要配合传送带和堆叠料盘。这套系统支持灵活配置，最多可扩展至六轴，并且可以按需启用或关闭特定功能。无论是新购设备还是旧机改造，都能找到合适的配置方案。

优势九：有保障，售后无忧

显控科技在深汕特别合作区建有占地1.6万平方米的AI智能工厂，集研发、生产于一体。全国服务热线400-606-9669随时响应客户需求。从产品培训到技术支持、从故障排查到备件供应，显控科技提供全生命周期的服务保障。

总结

注塑机械手不是奢侈品，而是注塑车间降本增效的必需品。显控科技注塑机械手控制系统，用易用的操作界面、可靠的运动控制、完善的安全防护和灵活的配置方案，帮助注塑企业迈出自动化转型的扎实一步。无论您是想提升产能、稳定品质，还是想改善车间作业环境，这套系统都值得认真了解。

如需了解更多产品详情或获取技术方案，欢迎拨打事业部负责人：母工 136 2049 1565
