城乡一体化供水工程

一、应用背景

一体化供水器主要应用于供水系统。传统供水系统中，水泵的使用不但令电能有所增加，水资源还浪费严重。本台设备在之前是用电气元器件和变频器做的控制系统，不仅维护起来不方便，而且需要现场人员看设备运行。

二、产品概述：

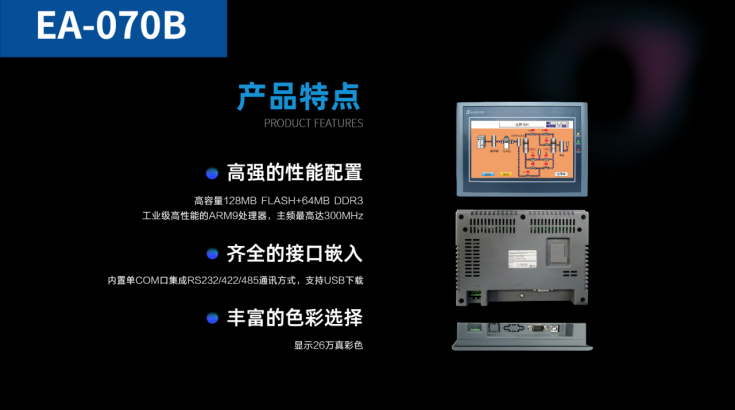

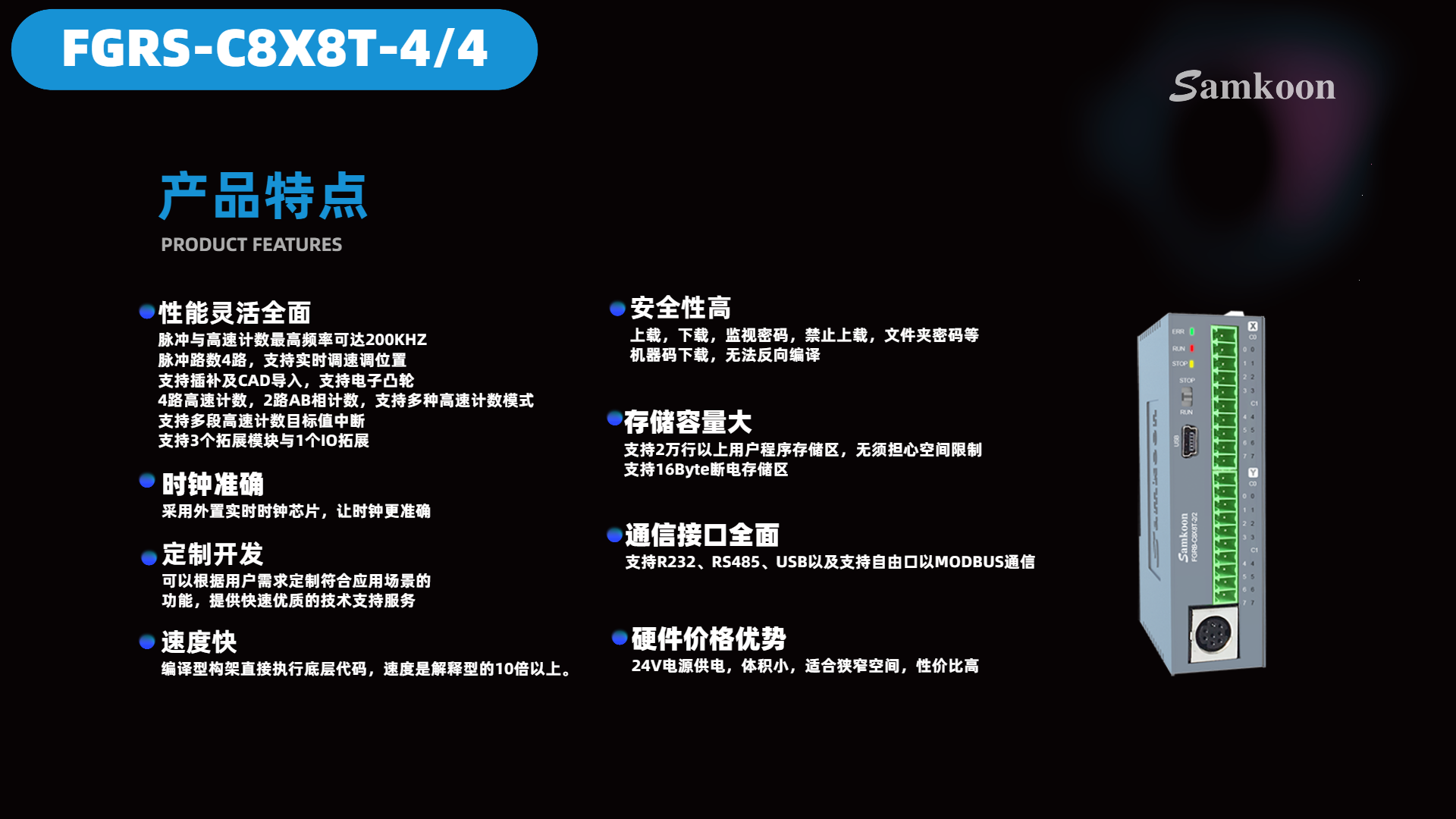

一体化供水器使用显控EA070B+FGRB-C8X8T-2/2，3台0.75KW的变频器，1个流量计，1个温控表完成设备自动化控制。

三、方案优势：

设备改造后使用显控MHI+PLC控制，数据简单明了，设置简单。不需要人员在现场看着设备运行情况，就可以实施远程监控数据，监控设备的状态。

摒弃传统供水水泵的使用实现一体化，不仅能调节水泵转速，还能减少电能的使用，提升水资源利用率。

四、工艺流程：

1. 一体化供水分两种工作模式分别为：一用一备和两用一备

①一用一备：设定好变频器运行频率，PID反馈，按下运行，变频按照设置参数运行，1号和2号变频器切换着使用。

②两用一备：两泵循环软启动控制模式。在此工作模式下，启动1#泵变频工作。当1#泵变频工作在50Hz时，延时几秒，可设定，如果测量压力仍然达不到设定值，则将1#泵由变频状态转换为工频工作状态，延时几秒，启动2#泵进行变频工作。当系统超压时，当2#泵变频工作在0Hz时，延时几秒，系统仍然超压，切断1#泵工频，由2#泵进行变频调节保持系统的压力稳定。

2. 触摸屏每一分钟采集一次流量计的瞬时流量，以历史曲线来显示

3. 选择带温度监控和无温度监控：有温度监控当室内温度低于0°就会报警，通过APP报警推送到手机。防止水管上冻。无温度监控就没有温度过低报警。

附-HMI界面：

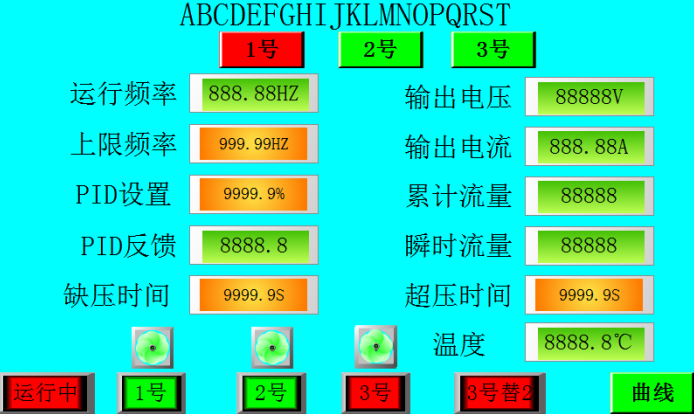

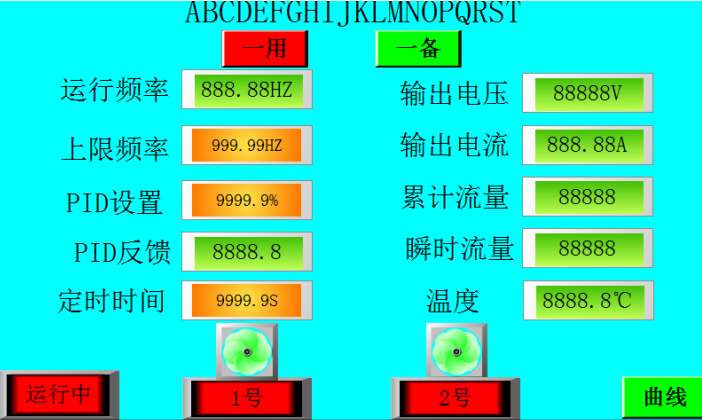

运行界面

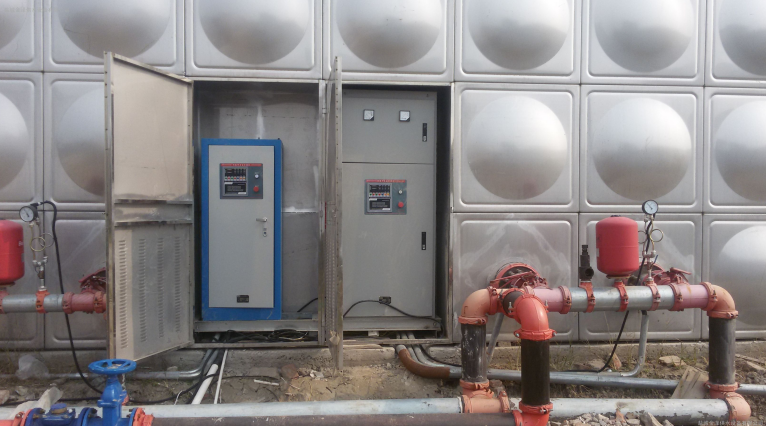

附-现场照片：

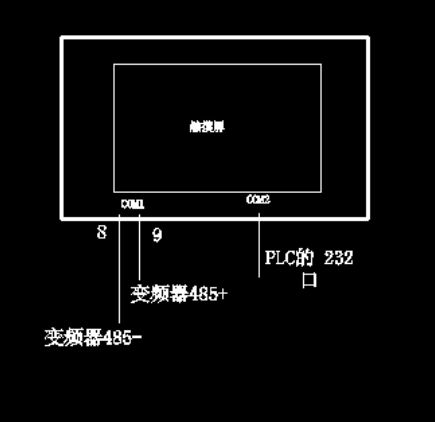

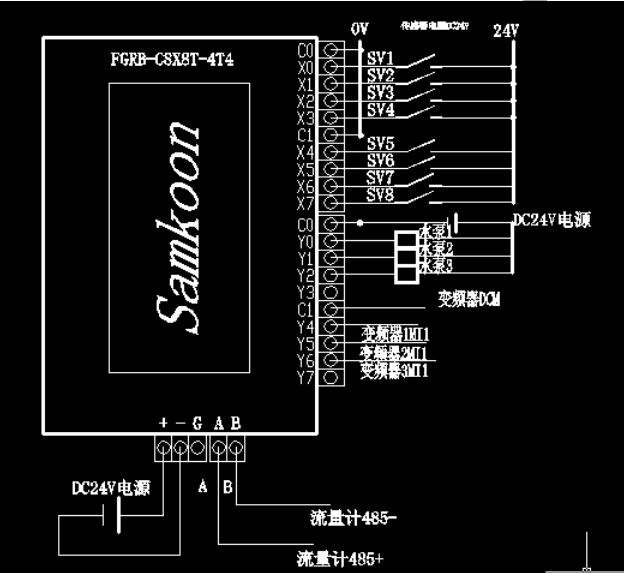

附-接线图：

I/O表格
