GE-043-16MT

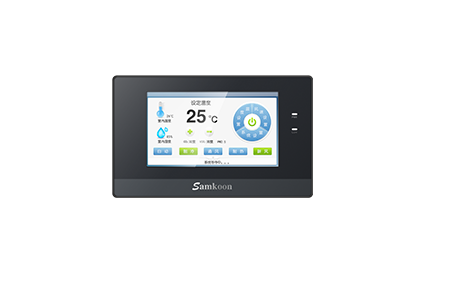

显控GE-043-16MT一体机集成HMI与PLC功能，配备4.3英寸高亮触摸屏和双核处理器，支持画面组态与梯形图编程。具备8入8出晶体管接口，含2路200kHz高速脉冲输出与高速计数，支持USB/U盘下载。可通过插件扩展I/O、温度及模拟量模块，前面板IP65防护，适应-20~55℃环境，为工业自动化提供紧凑、可靠的一体化解决方案。
产品特点

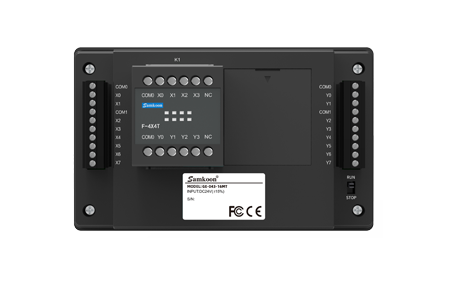

在控制性能方面，本机集成8点开关量输入和8点晶体管输出，其中包含2路高达200kHz的高速脉冲输出，适用于步进电机、伺服电机等精确定位控制。同时支持2路单相200kHz高速计数和1路AB相200kHz计数，满足高速脉冲采集与位置反馈需求。通过插件扩展，用户可额外增加最多8路I/O点、4路温度输入（支持K型、T型热电偶及PT100/PT1000热电阻）以及4路模拟量输入/输出，灵活适配多种工业现场信号类型。

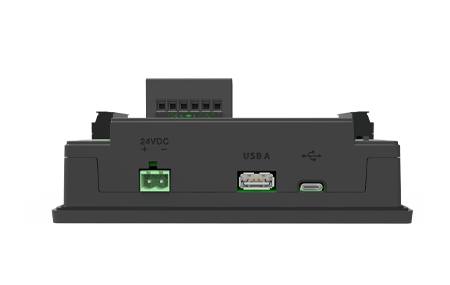

该一体机具备完善的通信与编程接口，支持USB下载和U盘更新组态，极大简化了程序调试与现场维护工作。上位软件采用SKTOOL7.1，实现画面组态与梯形图编程一体化，降低学习成本，提升开发效率。产品符合FCC、CE认证标准，前面板防护等级达IP65，可有效防尘防水，适应-20℃至55℃的宽温工作环境，适用于机械制造、自动化产线、环境监测、智能装备等工业场景。整体结构紧凑（147×90×40mm，开孔141×84mm），重量仅286g，便于安装于控制柜或操作面板。此外，丰富的扩展插件（如晶体管输出、继电器输出、模拟量采集、温度采集等）为用户提供了高度可定制的解决方案，助力实现高效、可靠的工业自动化控制。
产品参数
结构与环境 | 尺寸（mm） | 147x90x40 | 显示 | 分辨率（像素） | 480 x272 | |
开孔尺寸（mm） | 141x84 | 对比度 | 400:1 | |||
显示尺寸（mm） | 4.3"(16:9) | 亮度 | 450cd/㎡ | |||
重量（g） | 286 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 64MB DDR | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 供电电源 | DC24V±15% | 存储 | 128MB Flash | ||
静电等级 | ±6kV | |||||
111111111 | ||||||
其他参数 | FCC兼容性 | 符合FCC, Class A | 接口 | 网络模块 | 无 | |
耐压测试 | 1000V AC，1分钟 | USB下载口 | 有 | |||
CE认证 | 符合EN55032和EN55035标准 | U盘口 | 有 | |||
防护等级 | IP65（前面板） | PLC通信口 | 无 | |||
开关量输入 | 8 | HMI通信口 | 无 | |||
高速计数 | 2路单相（X0、X1）200KHZ | 以太网 | 无 | |||
AB相计数 | 1路AB相(X0、X1) 200kHz | 软件 | 上位软件 | SKTOOL7.1 | ||
开关量输出 | 8路晶体管，包括2路高速脉冲输出，最大200KHZ | |||||
IO扩展 | 最大可接8路 | |||||
温度模块扩展 | 通过插件，可接4路，支持热电偶/热电阻 | |||||
模拟量模块扩展 | 通过插件，可接4路 |
产品规格
