SK-T070XS-Q

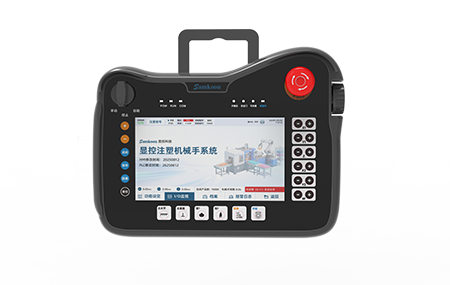

显控科技SK-T070XS-Q人机界面：7英寸真彩屏，800×480分辨率，450cd/m²亮度，显示细腻。基于Linux系统，搭载双核Cortex A7 1GHz处理器，128MB内存+128MB闪存，运行高效可靠。支持以太网、USB下载与U盘更新。防护等级IP65，适应-20°C~55°C宽温，配备丰富按键映射接口，适用于各类工业控制场景。
产品特点
外观设计符合人体工学，单手或双手均可轻松握持，操作舒适。产品采用工程塑料ABS+PC外壳，坚固耐用，前面板防护等级达IP65，具备优异的防尘防水能力，适应-20°C~55°C宽温工作环境，湿度5~95%RH无冷凝，防震性能达到10~25HZ（XYZ方向2G/30分钟），可靠性高，适用于工业现场复杂条件。
显示屏为7英寸（16:9宽屏），分辨率800×480，显示1677万真彩色，对比度400:1，亮度450cd/m²，画面细腻鲜艳。配备4线高精度触摸板，响应灵敏。背光采用LED模块，寿命长、功耗低。
接口方面，提供以太网口、USB下载口、U盘口，方便程序传输与设备联网。电气特性上，支持DC12~24V宽压供电（±15%），耐压测试1000V AC 1分钟，静电防护等级±6kV，符合FCC Class A、CE认证（EN55032和EN55035标准），安全可靠。
此外，设备内置丰富的按键映射地址（如左+、左-、启动、暂停、复位、手轮、轴控制等）及急停开关、钥匙开关、编码器输入，便于二次开发与现场控制。配套组态软件SKTOOL，编程简单高效。
总体而言，SK-T070XS-Q兼具工业级防护、强劲性能、人性化设计与丰富扩展功能，是智能制造、设备控制、人机交互等领域的理想选择。
按键映射地址表
按键位置 映射地址 数值 左 + LB48024 按下：1；松开：0 左 - LB48023 按下：1；松开：0 左 启动 图标 LB48022 按下：1；松开：0 左 暂停 图标 LB48021 按下：1；松开：0 左 继续 图标 LB48020 按下：1；松开：0 左 复位 图标 LB48019 按下：1；松开：0 下 毛坯 图标 LB48018 按下：1；松开：0 下 成品 图标 LB48017 按下：1；松开：0 下 旋转 图标 LB48016 按下：1；松开：0 下 天窗 图标 LB48015 按下：1；松开：0 下倍率
图标 LB48014 按下：1；松开：0 下手轮
图标 LB48013 按下：1；松开：0 右w- LB48012 按下：1；松开：0 右w+ LB48011 按下：1；松开：0 右V
- LB48010 按下：1；松开：0 右V+ LB48009 按下：1；松开：0 右U- LB48008 按下：1；松开：0 右U+ LB48007 按下：1；松开：0 右z- LB48006 按下：1；松开：0 右
z+ LB48005 按下：1；松开：0 右
y- LB48004 按下：1；松开：0 右
y+ LB48003 按下：1；松开：0 右
x- LB48002 按下：1；松开：0 右
x+ LB48001 按下：1；松开：0 钥匙开头 LW48002 1:示教；2：自动；3：手动 急停开关 LB48025 按下：1；松开：0 编码器 LW48000 一个 32 位正整数值
产品参数
结构与环境 | 尺寸（mm） | 265x202x65 | 显示 | 分辨率（像素） | 800× 480 | |
开孔尺寸（mm） | NO | 对比度 | 400:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 828 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | CortexA7 1GHz.双核 | |||
电源 | 供电电源 | (DC12~24V)±15% | 存储 | 128MB FLASH | ||
静电等级 | ±6kV | |||||
接口 | 网络接口 | 以太网 | 其他参数 | FCC兼容性 | 符合FCC，Class A | |
WIFI | NO | 耐压测试 | 1000V AC，1分钟 | |||
4G | NO | CE认证 | 符合EN55032和EN55035标准 | |||
USB下载口 | YES | 防护等级 | IP65(前面板） | |||
U盘口 | YES | 软件 | 组态软件 | SKTOOL |
产品规格
接线定义
