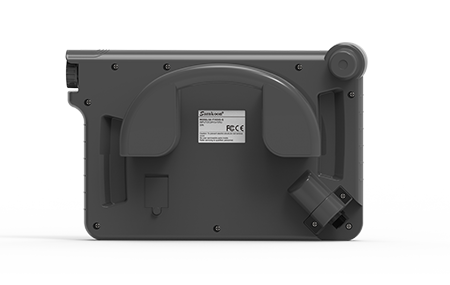

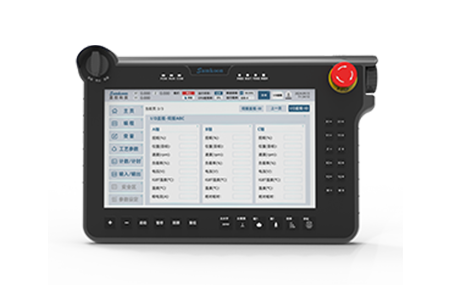

SK-T102XS-Q
显控SK-T102XS-Q是一款工业级手持人机界面，采用人体工学设计，握持舒适。搭载Cortex A7双核处理器与Linux系统，运行稳定高效。10.2英寸真彩显示屏，分辨率1024×600，画面清晰。支持USB、以太网及U盘下载更新，提供可编程按键、急停开关、编码器与钥匙开关等丰富接口。防护等级IP65，宽温宽压供电，坚固耐用，适用于各类自动化控制场景。
产品特点
显控科技SK-T102XS-Q是一款专为工业环境设计的高性能手持式人机界面（HMI），融合了人体工学设计、高可靠性硬件与丰富的功能接口，能够满足多种自动化控制场景的需求。
该设备采用符合人体工学的结构设计，无论单手还是双手操作，均能轻松握持，长时间使用依然舒适。外壳选用工程塑料ABS+PC材料，前面板防护等级达到IP65，具备出色的防尘与防水能力，同时可承受-20°C至55°C的宽温工作环境及10~25Hz（2G/30分钟）的防震性能，坚固耐用，适合各种严苛工业现场。
核心硬件方面，SK-T102XS-Q搭载工业级Cortex A7双核处理器，主频最高可达1GHz，配备128MB FLASH与128MB DDR3内存，系统运行流畅稳定。基于Linux操作系统，保证了系统的高效、安全与可靠。其10.2英寸显示屏采用16:9宽屏比例，分辨率为1024×600，显示1677万真彩色，画面细腻逼真，对比度400:1，亮度450 cd/m²，并采用LED背光，具备长寿命与低功耗优势。触摸面板为4线高精度电阻屏，响应准确可靠。
此外，产品通过FCC Class A认证、CE认证（符合EN55032和EN55035标准），并经过1000V AC耐压测试，静电防护等级达±6kV，体现了优异的电磁兼容性与安全性。配套的SKTOOL组态软件使得界面开发简单高效。
SK-T102XS-Q还集成了多个可编程按键与急停开关，并提供按键映射地址表，便于用户自定义功能，同时支持编码器输入及钥匙开关（示教/自动/手动模式），进一步提升了操作的灵活性与实用性。
整体而言，显控SK-T102XS-Q是一款集稳定性、耐用性、易用性于一体的工业级手持人机界面，广泛适用于智能制造、数控机床、自动化产线等领域。
按键映射地址表
按键位置 | 映射地址 | 数值 |
下 + | LB48024 | 按下：1；松开：0 |
下 - | LB48023 | 按下：1；松开：0 |
下 启动 图标 | LB48022 | 按下：1；松开：0 |
下 暂停 图标 | LB48021 | 按下：1；松开：0 |
下 继续 图标 | LB48020 | 按下：1；松开：0 |
下 复位 图标 | LB48019 | 按下：1；松开：0 |
下 毛坯 图标 | LB48018 | 按下：1；松开：0 |
下 成品 图标 | LB48017 | 按下：1；松开：0 |
下 旋转 图标 | LB48016 | 按下：1；松开：0 |
下 天窗 图标 | LB48015 | 按下：1；松开：0 |
下倍率 图标 | LB48014 | 按下：1；松开：0 |
下手轮 图标 | LB48013 | 按下：1；松开：0 |
右w- | LB48012 | 按下：1；松开：0 |
右w+ | LB48011 | 按下：1；松开：0 |
右V - | LB48010 | 按下：1；松开：0 |
右V+ | LB48009 | 按下：1；松开：0 |
右U- | LB48008 | 按下：1；松开：0 |
右U+ | LB48007 | 按下：1；松开：0 |
右z- | LB48006 | 按下：1；松开：0 |
右 z+ | LB48005 | 按下：1；松开：0 |
右 y- | LB48004 | 按下：1；松开：0 |
右 y+ | LB48003 | 按下：1；松开：0 |
右 x- | LB48002 | 按下：1；松开：0 |
右 x+ | LB48001 | 按下：1；松开：0 |
钥匙开头 | LW48002 | 1:示教；2：自动；3：手动 |
急停开关 | LB48025 | 按下：1；松开：0 |
编码器 | LW48000 | 一个 32 位正整数值 |
产品参数
结构与环境 | 尺寸（mm） | 321x212x38 | 显示 | 分辨率（像素） | 1024× 600 | |
开孔尺寸（mm） | NO | 对比度 | 400:1 | |||
显示尺寸 | 10.2"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 1025 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 供电电源 | (DC12~24V)±15% | 存储 | 128MB FLASH | ||
静电等级 | ±6kV | |||||
| ||||||
接口 | 网络接口 | 以太网 | 其他参数 | FCC兼容性 | 符合FCC，Class A | |
WIFI | NO | 耐压测试 | 1000V AC，1分钟 | |||
4G | NO | CE认证 | 符合EN55032和EN55035标准 | |||
USB下载口 | YES | 防护等级 | IP65(前面板） | |||
U盘口 | YES | 软件 | 组态软件 | SKTOOL |
产品规格
接线定义
