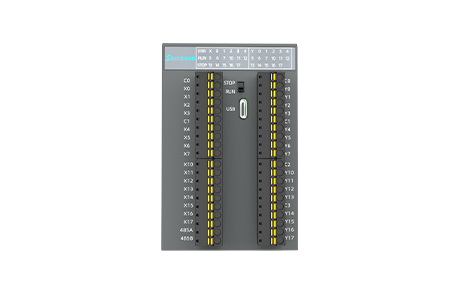

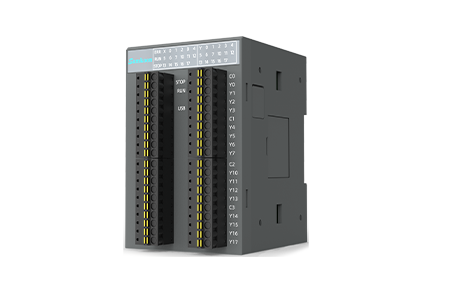

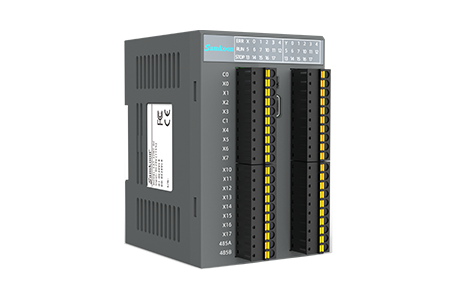

显控科技 FAT-32MT-DC 是一款高性能编译型PLC，专为工业自动化领域中要求高精度运动控制与丰富扩展能力的应用场景设计。该主机具备16点数字量输入和16点晶体管输出，采用DC 24V供电，结构紧凑，尺寸仅为64×97×72 mm，重量205g，便于安装于各类控制柜中。

FAT-32MT-DC 支持4路最高200kHz的高速脉冲输出和4路高速计数输入（含AB相计数），运动控制能力强劲，可精准驱动步进或伺服系统。其核心采用编译型架构，直接执行底层代码，运行速度达到传统解释型PLC的10倍以上，确保实时性与高效率。

在存储与安全方面，设备提供2万行以上的用户程序存储区及16KB断电保持区，满足复杂程序开发需求。同时支持上载、下载、监控三级密码保护，并可设置禁止上载、文件夹密码、子程序密码及功能块密码，全方位保障用户知识产权与系统安全。

通讯接口配置丰富：集成2个RS485接口，支持Modbus RTU与自由口协议；1个全速USB下载口方便程序下载与在线监视。右侧基于CAN总线的扩展能力尤为突出，通讯速率最高达1Mbps，可连接多达64个右扩展模块，涵盖数字量I/O、模拟量输入输出、热电偶、热电阻等类型，灵活构建大中小型控制系统。

此外，主机采用外置实时时钟芯片，计时准确，并配有易于更换的时钟电池安装口。工作环境温度范围-20℃~55℃，防护等级IP30，通过CE及FCC认证，具备可靠的电气隔离与抗干扰性能。配套SamSoar2022上位软件，编程友好，调试便捷。

FAT-32MT-DC以其高速、安全、扩展性强、环境适应性好的特点，适用于包装、电子制造、数控机床及自动化产线等众多工业场合。

串口管脚定义

MD4PM
	P2
	1-
	2+
	铁壳
USB下载口
	连接电脑和PLC，用做程序的上传下载

型号		FAT-32MT-DC

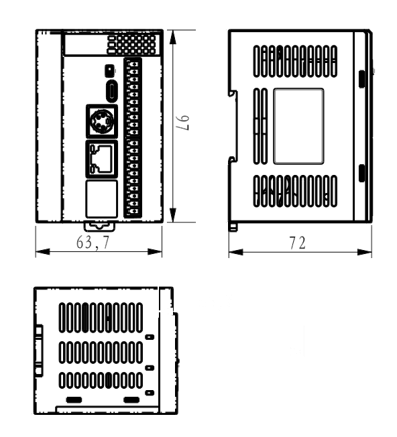

结构与环境	尺寸（mm）	64×97×72		输出参数	最大感性负载	6W
	重量（g）	205			最大电阻负载	单点0.3A，共点1A
	工作环境温度	-20°C~55°C(无冻结)			脉冲输出	4路分别最高200KHz
	工作环境湿度	5~95%RH(无冷凝）			开关量输出	16
	防震度	10～25HZ(XYZ方向2G/30分钟）			输出类型	晶体管/NPN
电源	供电电源	DC24V±20%		接口	RS485	2个RS485支持串口通讯
输入参数	高速计数	2路单相(X0、X2) 200kHz； 2路单相（X1、X3）20KHZ			USB设备口	支持上下载，在线监视
	AB相计数	2路AB相(X0X1、X2X3) 200kHz			以太网口	无
	开关量输入	16			右侧扩展模块	最大支持64个扩展模块
	输入接线	支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换
	输入信号电压	DC24V±20%
其他参数	FCC兼容性	符合FCC,Class A		软件	上位软件	SamSoar2022
	耐压测试	1000V AC，1分钟
	CE认证	符合EN55032和EN55035标准
	防护等级	IP30
