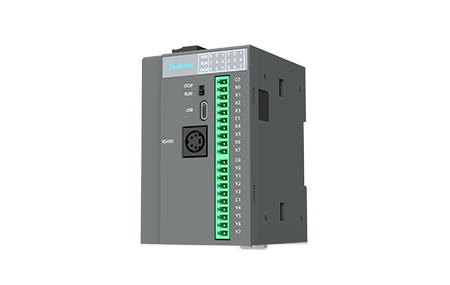

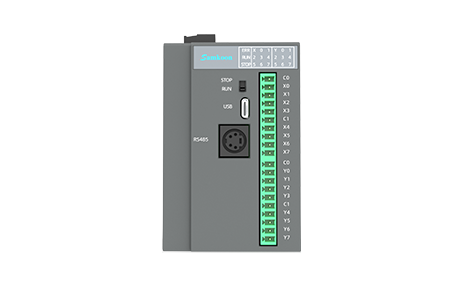

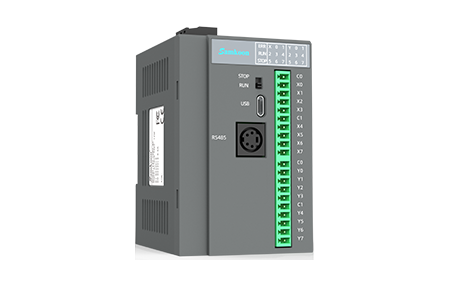

FAT-16MT-DC-N
FAT-16MT-DC-N是显控科技推出的高性能编译型PLC，运行速度远超传统解释型产品。主机提供8路数字量输入、8路晶体管输出，支持4路200kHz高速脉冲输出与高速计数，具备2路AB相计数功能。拥有2个RS485、1个USB接口，基于CAN通讯可扩展最多64个模块。内置大容量存储、精准实时时钟及多重密码保护，配套SamSoar2022软件，适用于各类精密运动控制与自动化系统。
产品特点
FAT-16MT-DC-N 是显控科技（Samkoon）FAT系列高性能编译型PLC，专为工业自动化领域的高速、精准控制而设计。该主机采用编译型架构，直接执行底层代码，运行速度可达传统解释型PLC的十倍以上，显著提升程序响应效率与控制精度。
主机配备8点数字量输入和8点晶体管输出（NPN类型），支持4路独立最高200kHz高速脉冲输出及4路高速计数输入，并具备2路AB相计数功能（最高200kHz），满足步进电机、伺服驱动器及运动控制系统的复杂需求。其输入接线可灵活切换SINK/SOURCE（漏型/源型），适配不同外部信号。
在通信与扩展方面，FAT-16MT-DC-N提供2个RS485接口，支持Modbus RTU及自由口协议；1个全速USB下载口，便于程序上下载与在线监视。基于CAN通讯的右扩展模块，通讯速率最高达1Mbps，可最多扩展64个模块，大幅提升系统集成能力。产品还具备完善的密码保护机制（包括上载/下载/监视密码、禁止上载、文件夹/子程序/功能块密码等），确保用户知识产权安全。
其他亮点包括：最大支持2万行以上用户程序存储区、16KByte断电保持区；采用外置实时时钟芯片，计时精准；右侧设有可便捷更换的时钟电池；工作温度范围-20℃~55℃，适应严苛工业环境，并通过FCC、CE认证，防护等级IP30。主机尺寸仅64×97×72mm，重量239g，结构紧凑，安装方便。配套上位软件SamSoar2022，提供友好的编程与调试环境。此外，显控科技提供丰富的右侧扩展模块（数字量、模拟量、热电偶、热电阻、继电器输出等），满足多样化I/O与模拟量采集需求。
综上，FAT-16MT-DC-N凭借其高速处理能力、丰富的运动控制功能、强大的扩展性及高安全性，是工业自动化设备控制的理想选择。
串口管脚定义
MD4PM | |
| P2 |
1- | |
2+ | |
铁壳 | |
USB下载口 | |
 | 连接电脑和PLC，用做程序的上传下载 |
产品参数
结构与环境 | 尺寸（mm） | 64×97×72 | 输出参数 | 最大感性负载 | 6W | |
重量（g） | 239 | 最大电阻负载 | 单点0.3A，共点1A | |||
工作环境温度 | -20°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 8 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | DC24V±20% | 接口 | RS485 | 2个RS485支持串口通讯 | |
输入参数 | 高速计数 | 2路单相(X0、X2) 200kHz 2路单相（X1、X3）20KHZ | USB设备口 | 支持上下载，在线监视 | ||
AB相计数 | 2路AB相(X0X1、X2X3) 200kHz | 以太网口 | 无 | |||
开关量输入 | 8 | 右侧扩展模块 | 最大支持64个扩展模块 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | |||||
输入信号电压 | DC24V±20% | |||||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoar2022 | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 | |||||
适用扩展插件 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||

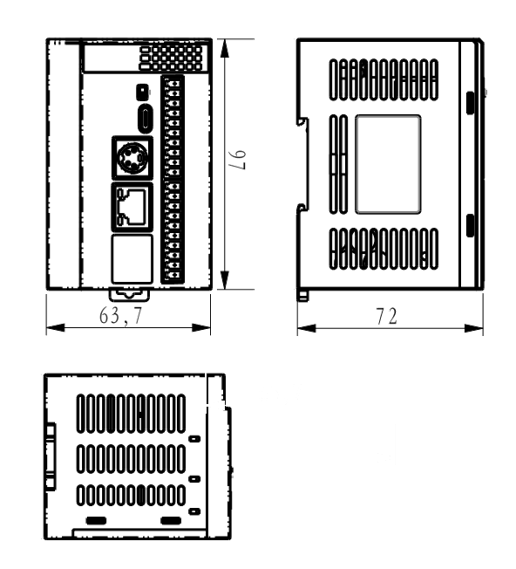

产品规格
