显控科技FAT-16MT-DC-E是一款高性能编译型可编程逻辑控制器（PLC），专为工业自动化领域的高速运动控制与复杂逻辑处理而设计。该主机采用编译型架构，直接执行底层代码，运行速度是传统解释型PLC的10倍以上，显著提升程序响应效率与控制精度。

产品具备强大的运动控制能力，内置4路最高200kHz的高速脉冲输出及4路高速计数输入，支持单相和AB相计数，可满足精准定位、多轴运动等复杂应用需求。其基于CAN通讯的右扩展模块设计，通讯速率高达1Mbps，最大支持64个扩展模块，灵活构建大规模控制系统。

在安全防护方面，FAT-16MT-DC-E提供多层次密码保护机制，包括上载/下载/监视密码、禁止上载、文件夹密码、子程序密码及函数功能块密码，有效保障用户知识产权与系统安全。

通讯接口丰富多样：配备1个以太网口，支持Modbus TCP/IP协议；2个RS485接口，支持Modbus RTU和自由口协议；以及1个全速USB下载口，方便程序上传下载与在线监视。此外，产品内置大容量用户程序存储区（支持2万行以上）和16KByte断电保持区，满足复杂程序与关键数据保存需求。
时钟系统采用外置实时时钟芯片，计时准确，并配有便捷的时钟电池安装口，电池更换简单快捷。主机采用DC 24V±20%宽压供电，适应工业现场波动电源；工作环境温度范围-20℃~55℃，湿度5~95%RH无冷凝，具备IP30防护等级，防震性能达10~25Hz（2G/30分钟），符合FCC Class A、CE认证标准，可靠性高。

该主机支持SINK/SOURCE（漏型/源型）输入接线方式，通过内部S/S端子灵活切换，适配不同传感器类型。输出为晶体管型（NPN），单点0.3A、共点1A，最大感性负载6W，可直接驱动小型执行元件。配套上位软件SamSoar2022，提供友好的编程与调试环境。

凭借卓越的速度、强大的扩展能力、丰富的通讯接口及严密的安全保护，FAT-16MT-DC-E广泛适用于包装、电子制造、机床、自动化产线等各类工业控制场景。

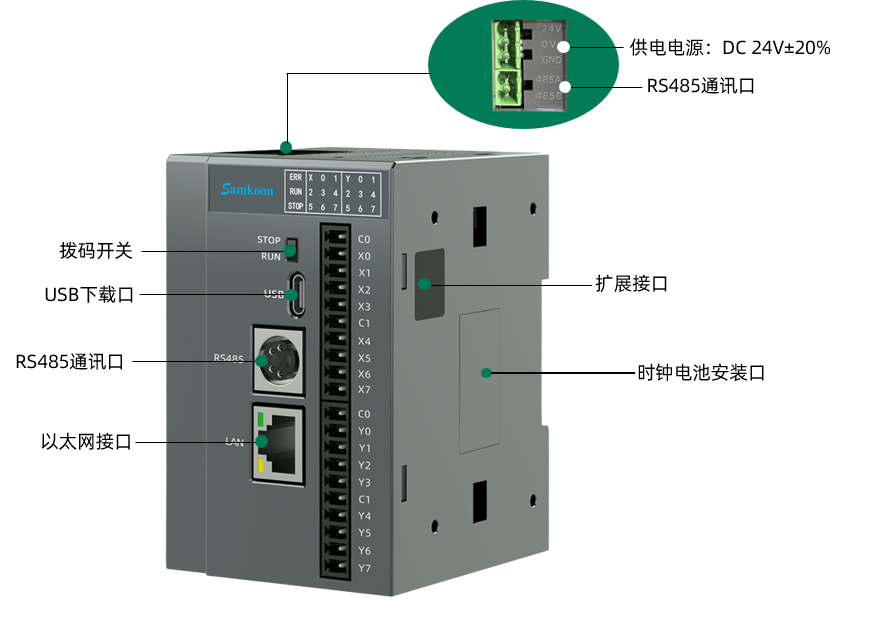

串口管脚定义

MD4PM
	P2
	1-
	2+
	铁壳
USB下载口
	连接电脑和PLC，用做程序的上传下载

结构与环境	尺寸（mm）	64×97×72		输出参数	最大感性负载	6W
	重量（g）	239			最大电阻负载	单点0.3A，共点1A
	工作环境温度	-20°C~55°C(无冻结)			脉冲输出	4路分别最高200KHz
	工作环境湿度	5~95%RH(无冷凝）			开关量输出	8
	防震度	10～25HZ(XYZ方向2G/30分钟）			输出类型	晶体管/NPN
电源	供电电源	DC24V±20%		接口	RS485	2个RS485支持串口通讯
输入参数	高速计数	2路单相(X0、X2) 200kHz 2路单相(X1、X3）20kHz			USB设备口	支持上下载，在线监视
	AB相计数	2路AB相(X0X1、X2X3) 200kHz			以太网口	有
	开关量输入	8			右侧扩展模块	最大支持64个扩展模块
	输入接线	支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换
	输入信号电压	DC24V±20%
其他参数	FCC兼容性	符合FCC,Class A		软件	上位软件	SamSoar2022
	耐压测试	1000V AC，1分钟
	CE认证	符合EN55032和EN55035标准
	防护等级	IP30
	适用扩展插件	S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO
