FAS-66MT-AC-N

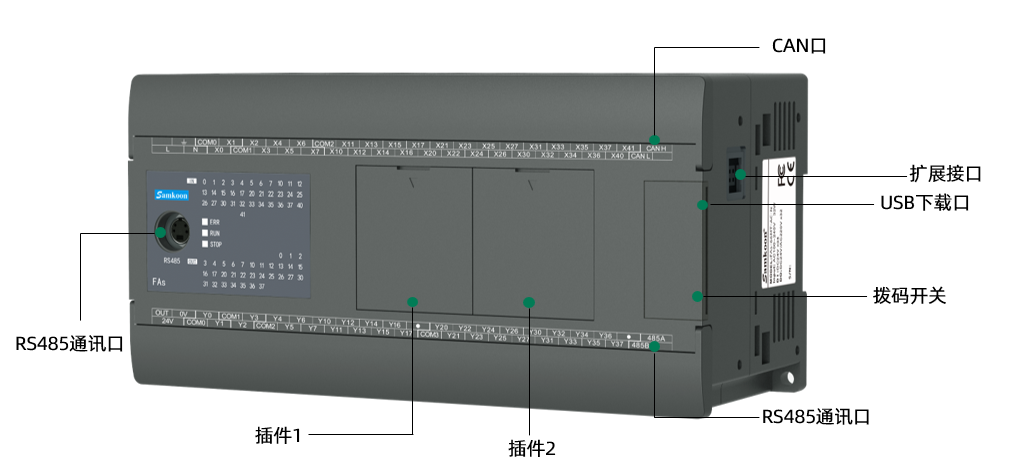

显控科技FAs-66MT-AC-N是一款高性能编译型PLC，基于ARM Cortex-M4内核，主频200MHz，执行速度快，支持在线编程。提供66点I/O、4路200kHz高速脉冲输出及高速计数输入，运动控制能力强。支持CAN总线扩展最多64个模块，正面可插2个小插件，配置灵活。具备2路RS485和USB下载口，供电稳定，抗干扰性好，适用于复杂工业自动化场景。
产品特点
显控科技FAs-66MT-AC-N是一款基于ARM Cortex-M4 32位微控制器的高性能编译型PLC，主频高达200MHz，具备出色的运算与响应能力。其编译型底层软件确保了极短的扫描周期，执行速度可达同配置解释型PLC的10倍以上，同时支持小于0.5秒的编译、小于3秒的下载以及在线编辑程序，显著提升开发与调试效率。
该主机提供66点I/O（34点数字量输入/32点晶体管输出），支持4路最高200kHz的高速脉冲输出和4路AB相（200kHz）高速计数输入，满足精密的运动控制需求。输入接线兼容SINK/SOURCE（漏型/源型），灵活适配不同信号源。供电采用AC 100V~240V宽压输入，抗干扰性强，能稳定应对电网波动，保证连续高效运行。
在扩展能力方面，FAs-66MT-AC-N正面配备2个小插件扩展槽，可即插即用数字量、模拟量及温度模块；右侧基于CAN通讯可扩展多达64个模块，通讯速率达1Mbps，且扩展模块支持独立运行程序，系统配置极为灵活。
串口管脚定义
MD4PM | |
| P2 |
1- | |
2+ | |
铁壳 | |
USB下载口 | |
 | 连接电脑和PLC，用做做序的上传下载 |
产品参数

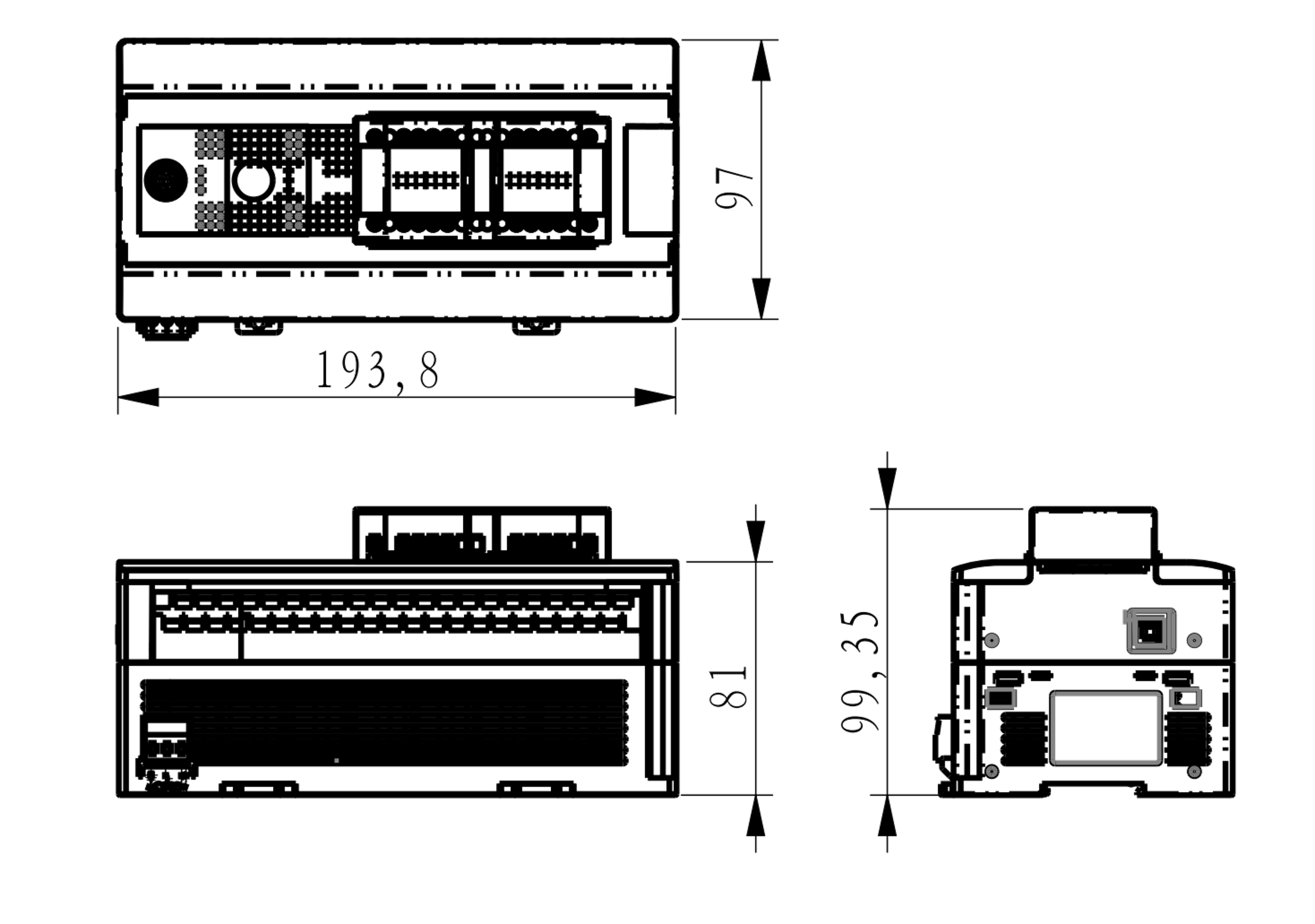

结构与环境 | 尺寸（mm） | 194x97x81 | 输出参数 | 最大感性负载 | 6W | |
重量（g） | 690 | 最大电阻负载 | 单点0.3A，共点1A | |||
工作环境温度 | -20°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 32 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | AC100V ～ 240V | 输出电压 | 24V | ||
输入参数 | 高速计数 | 4路单相(X0、X2、X4、X6) 200kHz | 接口 | RS485 | 2个 | |
AB相计数 | 4路AB相(X0X1、X2X3、X4X5、X6X7) 200kHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 34 | 以太网口 | 无 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | 正面扩展插槽 | 2个 | |||
输入信号电压 | DC24V±20% | 右侧扩展模块 | 最大支持16个扩展模块 | |||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoar2022 | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 | |||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||
产品规格
