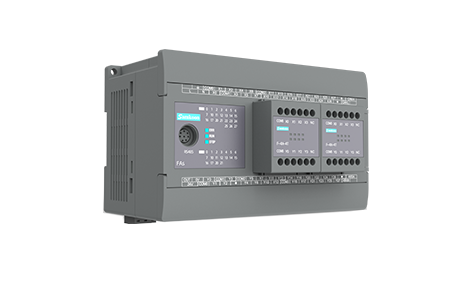

高性能编译型PLC
FAS-50MT-AC-N
显控科技FAs-50MT-AC-N是一款高性能编译型PLC，采用主频200MHz的内核，执行速度快、编译下载迅捷且支持在线编辑。主机提供26路数字量输入、24路晶体管输出、4路200kHz高速脉冲输出及8路高速计数，运动控制能力强大。支持2个正面插件与最多64个右侧CAN扩展模块，通讯接口包括双RS485和USB，适应-20℃~55℃宽温工业环境，配合SamSoar2022软件，可灵活构建高效自动化控制系统。
产品特点
在扩展能力上，FAs-50MT-AC-N正面设有2个插件扩展槽，可灵活搭配数字量IO、模拟量、热电偶、热电阻等小插件模块，即插即用。右侧基于CAN通讯的总线可扩展多达64个扩展模块，通讯速率最高1Mbps，且扩展模块支持独立运行程序，大幅提升系统集成自由度。
产品适应严苛工业环境：工作温度-20℃~55℃，湿度5~95%RH无冷凝，防震10~25Hz（2G），电源采用AC 100V~240V宽压输入，硬件抗干扰性强化，能稳定应对电网波动。符合FCC Class A、CE认证（EN55032/EN55035），耐压1000V AC（1分钟），防护等级IP30。整机尺寸163×97×81mm，重量580g，结构紧凑。配合显控自主研发的SamSoar2022上位软件，编程便捷高效，是自动化设备集成、产线升级及运动控制应用的理想选择。
串口管脚定义
MD4PM | |
| P2 |
1- | |
2+ | |
铁壳 | |
USB下载口 | |
 | 连接电脑和PLC，用做程序的上传下载 |
产品参数

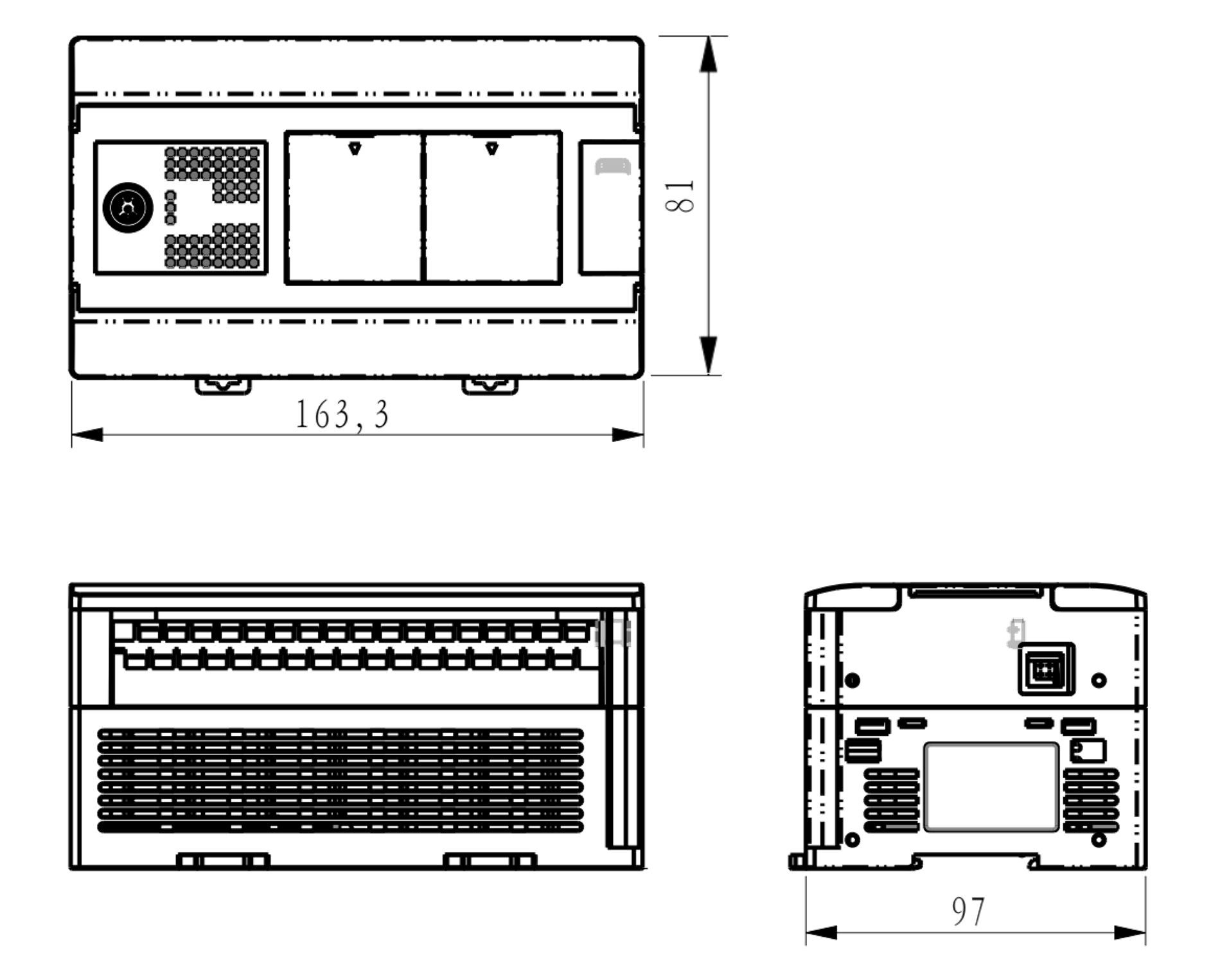

结构与环境 | 尺寸（mm） | 163× 97 × 81 |
| 输出参数 | 最大感性负载 | 6W |
重量（g） | 580 | 最大电阻负载 | 单点0.3A，共点1A | |||
工作环境温度 | -20°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 24 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | AC100V ～ 240V | 输出电压 | 24V | ||
输入参数 | 高速计数 | 4路单相(X0、X2、X4、X6) 200kHz | 接口 | RS485 | 2个 | |
AB相计数 | 4路AB相(X0X1、X2X3、X4X5、X6X7) 200kHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 26 | 以太网口 | 无 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | 正面扩展插槽 | 2个 | |||
输入信号电压 | DC24V±20% | 右侧扩展模块 | 最大支持64个扩展模块 | |||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoar2022 | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 | |||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||
产品规格
