高性能编译型PLC
FAS-50MT-AC-E
显控科技FAs-50MT-AC-E是一款高性能编译型PLC，内核主频200MHz，执行速度快。具备26点输入、24点晶体管输出，支持4路200kHz高速脉冲与高速计数，通讯接口丰富（以太网、双RS485、USB），可扩展多达64个模块，支持模拟量、温度等插件。工作温度范围宽，抗干扰能力强，适用于各类复杂工业自动化控制场景。
产品特点
显控科技FAs-50MT-AC-E是一款基于内核32位微控制器的高性能编译型PLC，主频高达200MHz，执行速度可达同配置解释型PLC的10倍以上，能够显著提升工业自动化系统的响应效率。该机型编译速度小于0.5秒，下载速度小于3秒，并支持在线编辑程序，极大方便了调试与维护工作。
该主机配备26点数字量输入和24点晶体管输出（NPN型），支持4路最高200kHz的高速脉冲输出以及4路AB相高速计数输入（同样支持200kHz），具备强大的运动控制能力，适用于精确定位、速度控制等复杂应用场景。输入接线支持SINK/SOURCE（漏型/源型）灵活切换，适应不同现场需求。
在通讯方面，FAs-50MT-AC-E提供了丰富的接口：1个以太网口支持Modbus TCP/IP协议，2个RS485口支持Modbus RTU及自由口协议，以及1个全速USB下载口，便于程序下载与在线监视。产品正面设有2个插件扩展插槽，可即插即用数字量、模拟量、温度模块等；右侧基于CAN通讯可扩展多达64个扩展模块，通讯速率最高达1Mbps，且部分扩展模块可作为独立控制单元运行程序，系统扩展能力非常灵活。
该PLC工作温度范围宽达-20℃至55℃，适应恶劣工业环境，具备良好的抗干扰性能，通过了FCC Class A、CE认证以及1000V AC耐压测试，防护等级为IP30。电源采用AC 100V~240V宽压输入，能够稳定应对电网波动，保证设备连续高效运转。配套上位软件为SamSoar2022，编程环境友好，高效便捷。整体而言，FAs-50MT-AC-E是一款集高性能、强扩展、高可靠于一体的工业自动化控制核心部件。
串口管脚定义
MD4PM | |
| P2 |
1- | |
2+ | |
铁壳 | |
USB下载口 | |
 | 连接电脑和PLC，用做程序的上传下载 |
产品参数
结构与环境 | 尺寸（mm） | 163× 97 × 81 | 输出参数 | 最大感性负载 | 6W | |
重量（g） | 580 | 最大电阻负载 | 单点0.3A，共点1A | |||
工作环境温度 | -20°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 24 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | AC100V ～ 240V | 输出电压 | 24V | ||
输入参数 | 高速计数 | 4路单相(X0、X2、X4、X6) 200kHz | 接口 | RS485 | 2个 | |
AB相计数 | 4路AB相(X0X1、X2X3、X4X5、X6X7) 200kHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 26 | 以太网口 | 有 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | 正面扩展插槽 | 2个 | |||
输入信号电压 | DC24V±20% | 右侧扩展模块 | 最大支持64个扩展模块 | |||
| ||||||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoar2022 | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 | |||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||

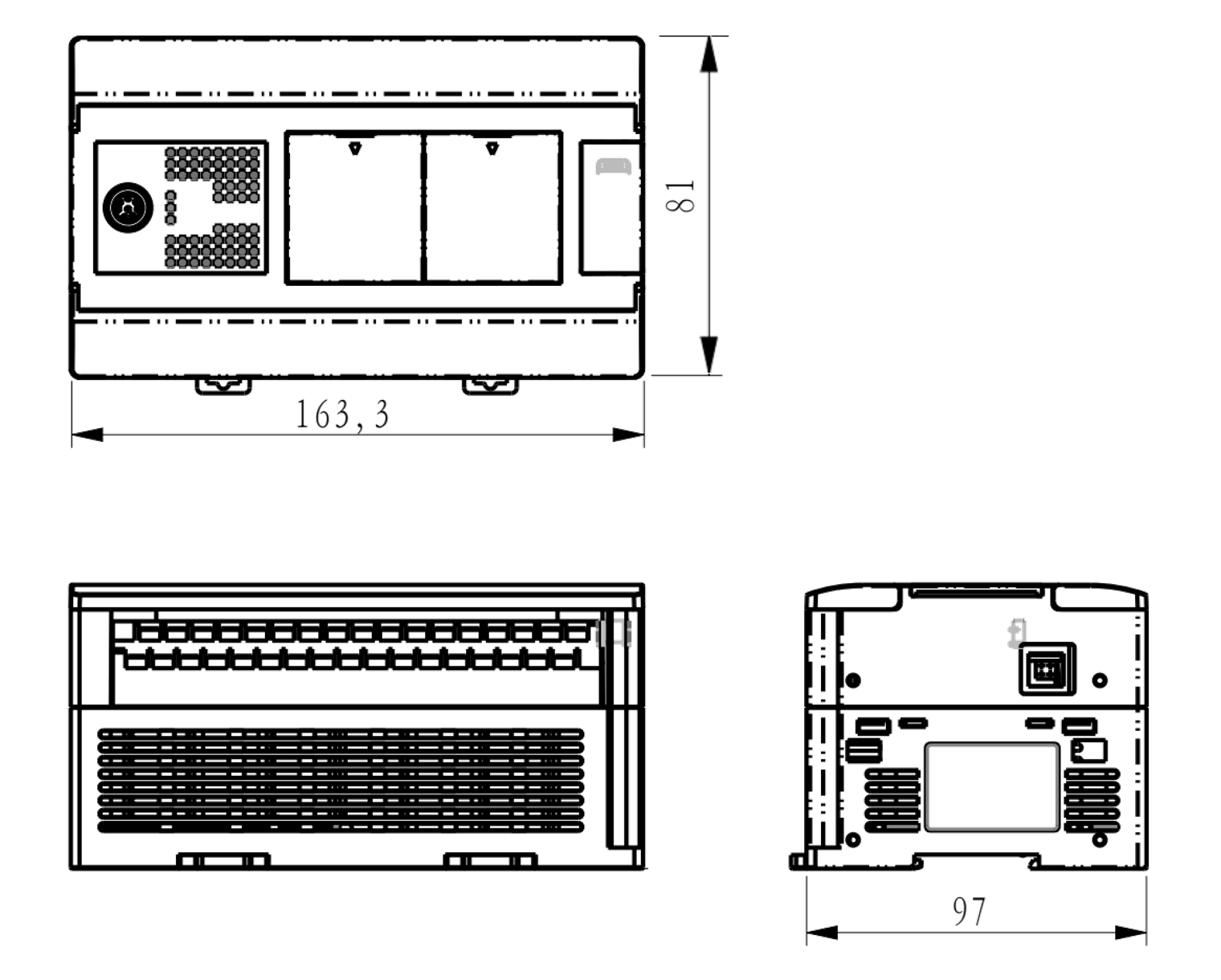

产品规格
