FAS-32MT-AC-N
FAs-32MT-AC-N 是显控科技基于 Arm® Cortex®-M4 内核的高性能编译型 PLC，主频 200MHz，执行速度快、支持在线编辑。提供 16 入/16 出晶体管输出、4 路 200kHz 高速脉冲、4 路高速计数，运动控制能力强。具备 2×RS485、USB 下载口，正面插件与右侧 CAN 扩展（最多 64 模块），扩展灵活。AC 宽电压供电，抗干扰性优异，适用于各类工业自动化场景。
产品特点
FAs-32MT-AC-N 是显控科技 FAs 系列 PLC 家族中的一款高性能编译型可编程逻辑控制器。该主机基于32位微控制器内核，主频高达 200MHz，配合编译型底层软件，扫描周期极短，执行速度可达同配置解释型 PLC 的 10 倍以上，程序编译时间小于 0.5 秒，下载速度小于 3 秒，并支持在线编辑，极大提升了开发与调试效率。
主机提供 16 点数字量输入和 16 点晶体管输出（NPN 型），支持 4 路最高 200kHz 的高速脉冲输出及 4 路高速计数输入（含 2 路 200kHz AB 相计数），具备强大的运动控制能力。输入端子支持 SINK/SOURCE（漏型/源型）灵活接线，适应 DC 24V 工业环境。供电采用 AC 100V~240V 宽电压，硬件抗干扰性增强，能稳定应对电网波动，保证设备连续高效运行。
在扩展性方面，FAs-32MT-AC-N 拥有丰富的接口与模块化设计：正面设有一个插件扩展槽，可即插即用数字量 I/O、模拟量及温度模块（如 F-8X、F-4TC、F-4AI 等）；右侧基于 CAN 通讯可扩展多达 64 个扩展模块，通讯速率最高 1Mbps，且部分扩展模块可独立运行程序。通讯接口包括 2 个 RS485（支持 Modbus RTU 与自由口协议）和 1 个全速 USB 下载口（支持程序上下载及在线监视）。产品符合 FCC Class A、CE（EN55032/EN55035）标准，耐压测试 1000V AC，防护等级 IP30，工作温度-20℃~55℃，适用于工业自动化、运动控制、设备集成等多种场景。配套上位软件 SamSoar2022，编程便捷高效。
串口管脚定义
MD4PM | |
| P2 |
1- | |
2+ | |
铁壳 | |
USB下载口 | |
 | 连接电脑和PLC，用做程序的上传下载 |
产品参数

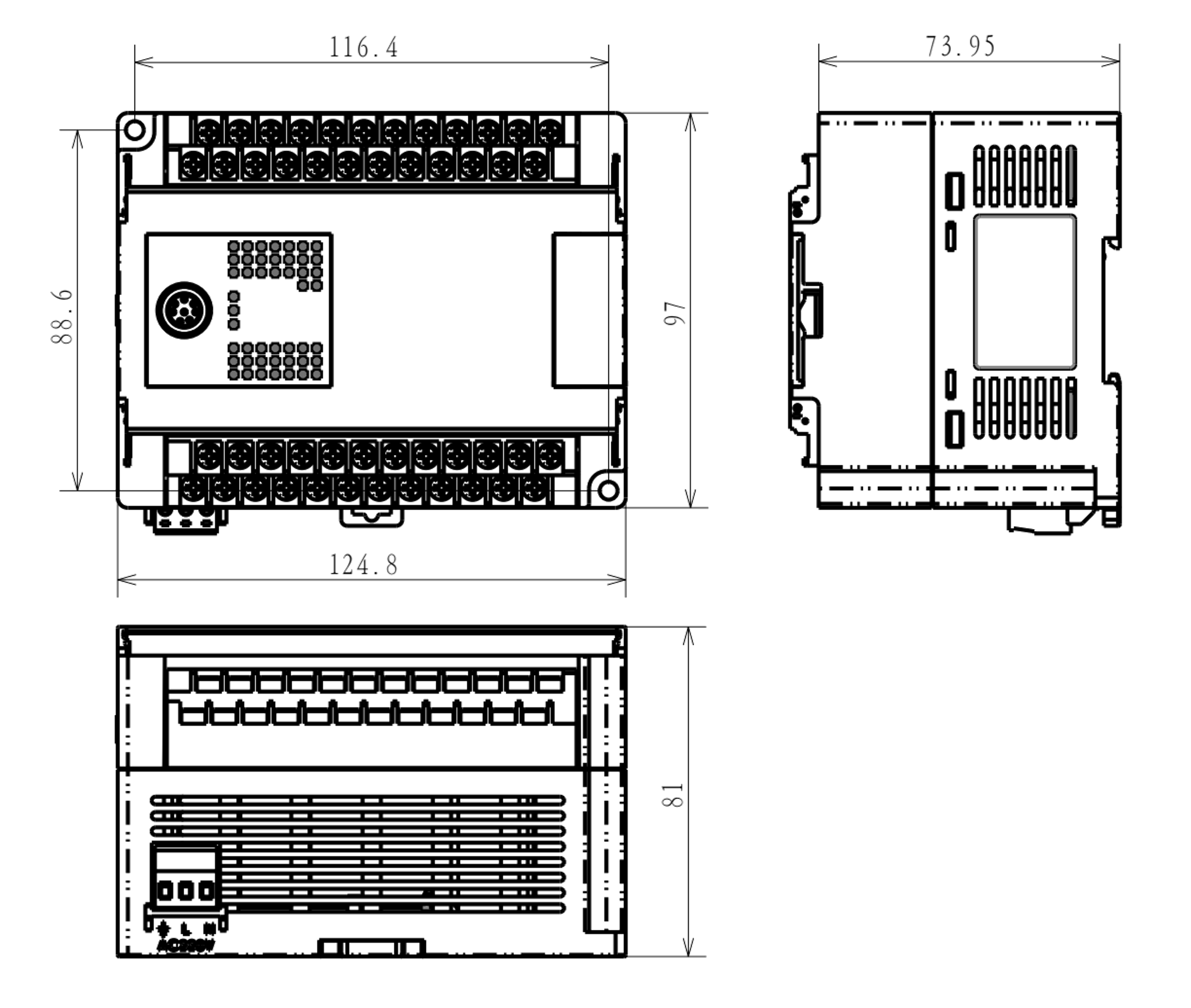

结构与环境 | 尺寸（mm） | 125× 97 × 81 | 输出参数 | 最大感性负载 | 6W | |
重量（g） | 500 | 最大电阻负载 | 单点0.3A，共点1A | |||
工作环境温度 | -20°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 16 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | AC100V ～ 240V | 输出电压 | 24V | ||
输入参数 | 高速计数 | 2路单相(X0、X2) 200kHz 2路单相(X1、X3）20kHz | 接口 | RS485 | 2个 | |
AB相计数 | 2路AB相(X0X1、X2X3) 200kHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 16 | 以太网口 | 无 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | 正面扩展插槽 | 1个 | |||
输入信号电压 | DC24V±20% | 右侧扩展模块 | 最大支持64个扩展模块 | |||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoar2022 | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 | |||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||
产品规格
