编译型PLC，运行速度是传统解释型的10倍以上
FAS-40MR-AC

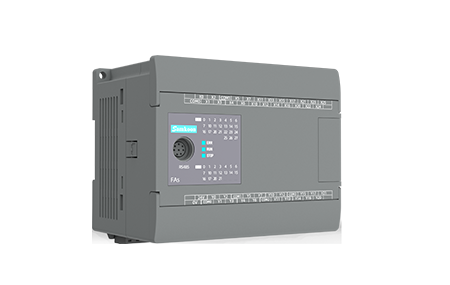

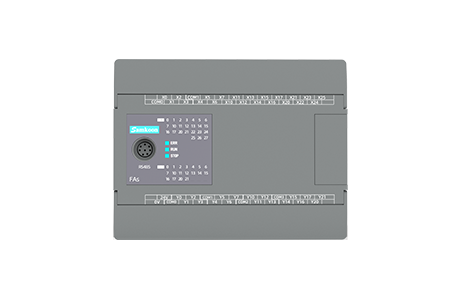

显控科技FAs-40MR-AC是一款编译型PLC，运行速度是传统解释型的10倍以上，支持插补、电子凸轮及多段高速计数中断。提供40点I/O（22入8出，继电器输出），配备双RS485和USB口，支持Modbus RTU组网。用户程序存储区超2万步，带16KB断电保持区，具备多级密码保护。宽压AC供电，功耗仅5W，符合CE认证，配套SamSoar II软件，结构紧凑，适用于高性能工业自动化控制。
产品特点
显控科技FAs-40MR-AC是一款高性能编译型PLC，隶属FAs系列，采用底层代码直接执行架构，运行速度达传统解释型PLC的10倍以上，能满足高实时性控制需求。该型号提供40点I/O（22点开关量输入，8点继电器输出），继电器输出类型支持AC220V/DC24V负载，单端电阻负载能力达2A，共点达4A，可满足多种工业现场驱动需求。
产品在运动控制方面表现突出，支持插补及电子凸轮功能，同时具备多段高速计数目标值中断能力，其中高速计数包含2路最高200kHz独立通道及1路最高200kHz AB相计数，脉冲输出功能为高精度定位提供保障。输入接线支持SINK/SOURCE（漏型/源型）自由切换，通过内部共点端子S/S及外部共线调整，适配不同传感器信号。
通信与存储方面，FAs-40MR-AC配备两个RS485接口、一个USB设备口，支持自由口协议及Modbus RTU主从模式，可轻松实现设备组网与数据交换。用户程序存储区达2万步以上，并配有16KB断电保持区，确保关键数据不丢失。安全保护机制完善，支持上载、下载、监视密码、禁止上载、文件夹密码、子程序密码及函数功能块密码等多级防护，有效保障知识产权。
产品结构紧凑，尺寸为124.8×97×81mm，重量仅525g，防护等级IP30，工作环境温度0℃~55℃，湿度5~95%RH（无冷凝），抗震性能达10~25Hz（XYZ方向2G/30分钟），适应多数工业现场。供电采用AC 100V~240V宽压输入，功耗仅5W，符合FCC Class A、CE认证（EN55032/EN55035标准），并经过1000V AC耐压测试，安全可靠。配套上位软件SamSoar II，支持程序上下载、在线监视等操作，维护便捷（支持CR2032电池更换，带RUN/STOP拨码开关）。整体而言，FAs-40MR-AC是一款集高速处理、丰富运动控制、强大通信与安全防护于一体的高性价比PLC，适用于自动化设备、产线控制及复杂运动场景。
串口管脚定义
MD4PM | ||
| P2 | |
1- | ||
2+ | ||
铁壳 | ||
RS485 | ||
 | A+ | B- |
USB下载口 | ||
 | 连接电脑和PLC，用作程序的上传下载 | |
产品维护
更换电池 | ||
 | 电池位置：FAs系列PLC内部的电路板上 | 电池规格： CR2032 3V 锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数
结构与环境 | 尺寸（mm） | 124.8 × 97 × 81 | 输出参数 | 最大感性负载 | 80VA | |
重量（g） | 525 | 最大电阻负载 | 单端2A，共点4A | |||
工作环境温度 | 0°C~55°C(无冻结) |
| 脉冲输出 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 8 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 继电器 | |||
电源 | 功耗（w） | 5 | 输出电压 | AC220/DC24V | ||
供电电源 | AC100V ～ 240V | 接口 | RS485 | 两个RS485支持串口通讯 | ||
输入参数 | 高速计数 | 2路分别最高200KHz | USB设备口 | 支持上下载，在线监视 | ||
AB相计数 | 1路最高200KHz | 软件 | 上位软件 | SamSoarII | ||
开关量输入 | 22 | 其他参数 | FCC兼容性 | 符合FCC,Class A | ||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | 耐压测试 | 1000V AC，1分钟 | |||
输入信号电压 | DC24V±20% | CE认证 | 符合EN55032和EN55035标准 | |||
防护等级 | IP30 | |||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||

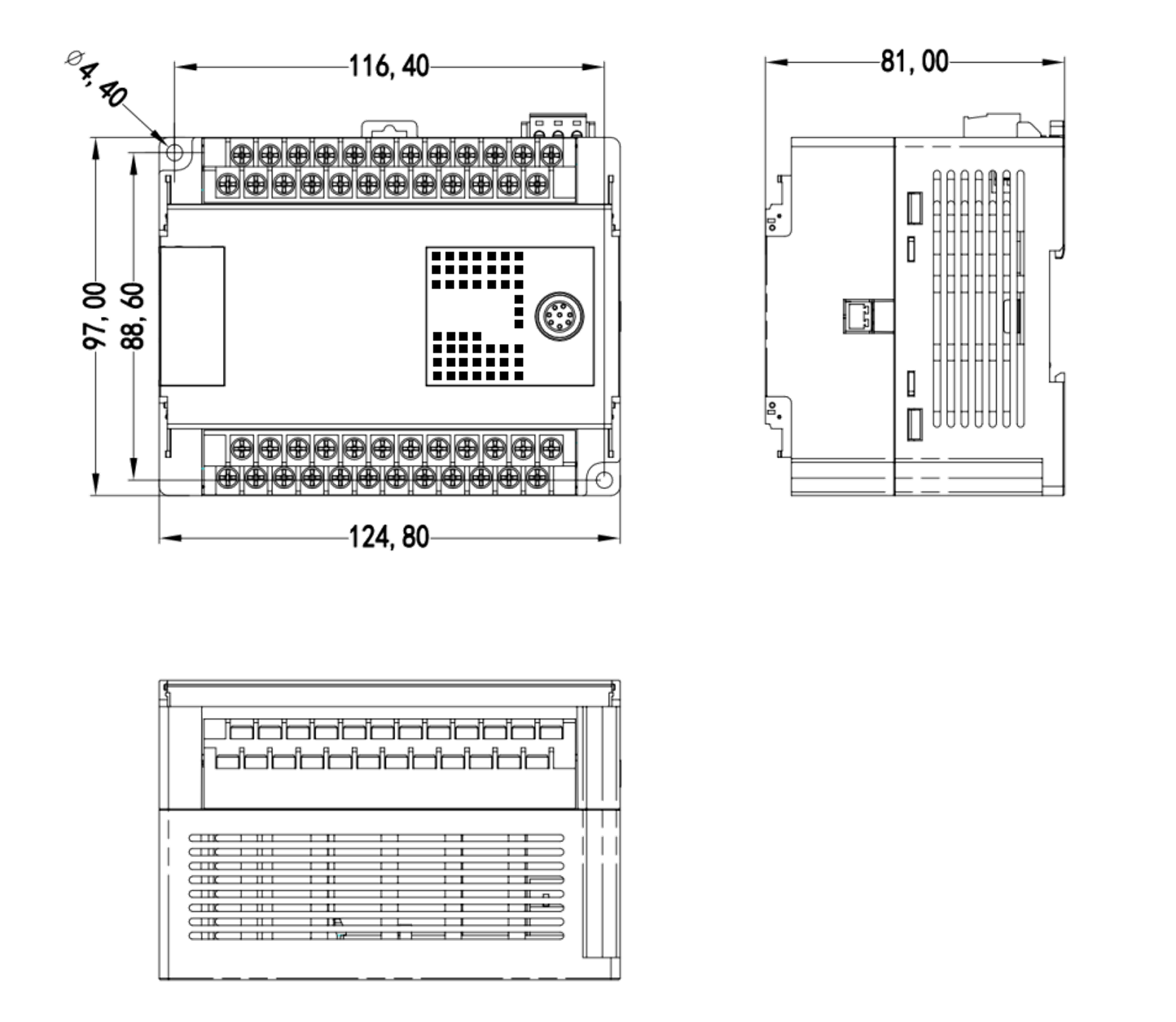

产品规格
