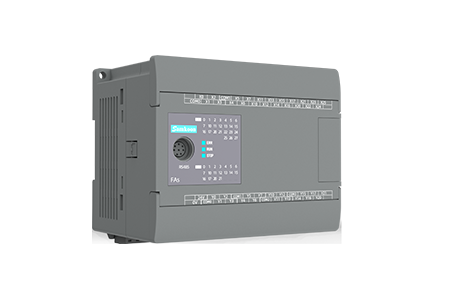

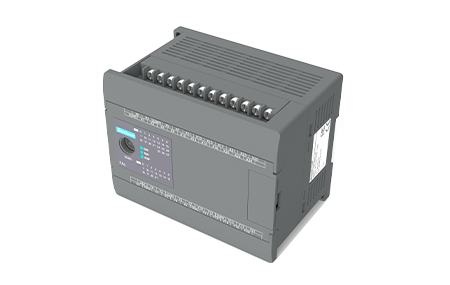

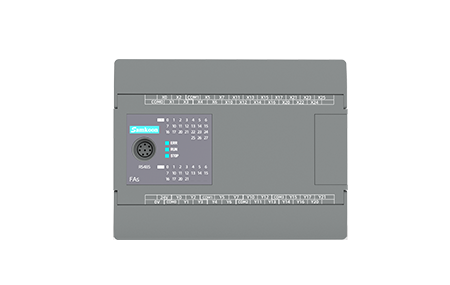

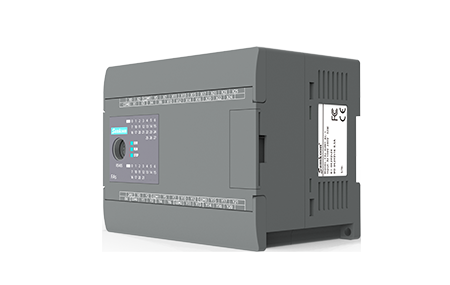

FAS-40MT-AC
FAs-40MT-AC是显控科技的高性能编译型PLC，运行速度是解释型的10倍以上。提供40点I/O（22入8出晶体管输出），支持2路200KHz脉冲输出与高速计数，集成插补及电子凸轮功能。配备双RS485、USB接口，支持Modbus组网。拥有多层密码保护及16KB断电存储，供电AC 100~240V，适配SamSoar II软件，满足紧凑、高效的自动化控制需求。
产品特点
FAs-40MT-AC是显控科技（Samkoon）推出的一款高性能编译型可编程逻辑控制器（PLC），隶属于FAs系列。该产品采用先进的编译型架构，直接执行底层代码，运行速度达到传统解释型PLC的10倍以上，能够满足对实时性和处理效率有较高要求的工业控制场景。
本机型总I/O点数为40点，具体配置为22点开关量输入和8点晶体管输出（NPN型）。输入端口支持SINK/SOURCE（漏型/源型）可调接线方式，适配DC24V±20%信号；晶体管输出支持单点0.5A、共点2A的负载能力，并具备2路独立最高200KHz的脉冲输出，可精准控制步进或伺服驱动器。此外，设备还集成2路最高200KHz的高速计数输入以及1路最高200KHz的AB相计数功能，支持多段高速计数目标值中断，适用于精确定位与速度测量。
在运动控制方面，FAs-40MT-AC支持插补及电子凸轮功能，为复杂机械运动提供灵活高效的编程解决方案。用户程序存储区可达2万步以上，并配备16KByte断电保持存储区，确保关键数据不丢失。
产品提供丰富的通信接口：2个RS485串口（支持自由口及Modbus RTU主从模式，便于组网）、1个USB设备口（用于程序上载、下载和在线监视）。同时，系统内置多级密码保护机制，包括上载/下载/监视密码、禁止上载、文件夹/子程序/函数功能块密码等，有效保障用户知识产权。

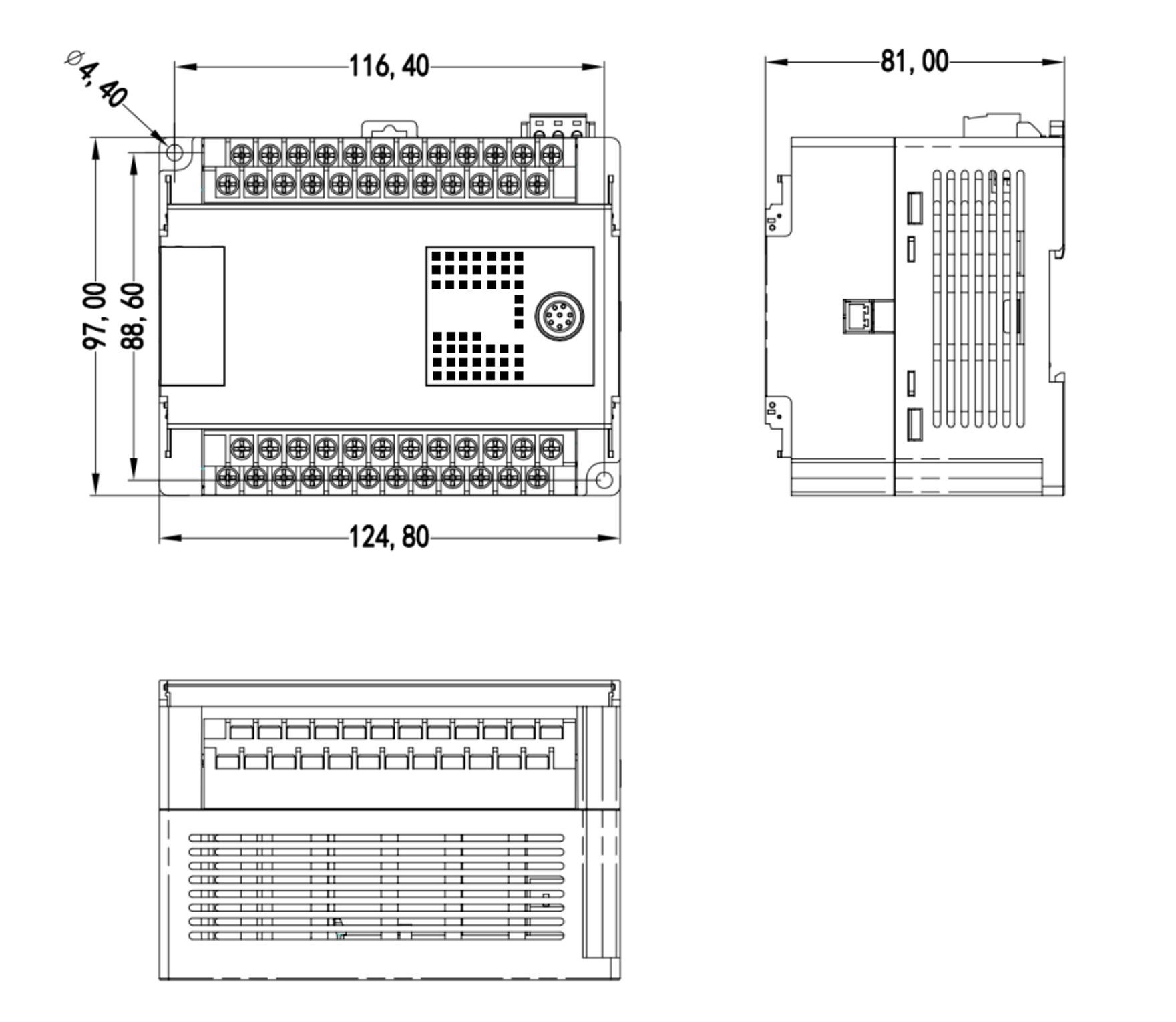

供电采用AC 100V~240V宽压输入，功耗仅4.2W，适应工业现场电源波动。外壳尺寸为124.8×97×81mm，重量525g，防护等级IP30，工作环境温度0℃~55℃，湿度5%~95%RH（无冷凝），并具备10~25Hz（2G/30分钟）的抗震动能力。产品符合FCC、CE（EN55032/EN55035）标准，通过1000V AC耐压测试，安全可靠。配套使用SamSoar II上位软件，编程便捷高效。
串口管脚定义
MD4PM | ||
| P2 | |
1- | ||
2+ | ||
铁壳 | ||
RS485 | ||
 | A+ | B- |
USB下载口 | ||
 | 连接电脑和PLC，用作程序的上传下载 | |
产品维护
更换电池 | ||
 | 电池位置： FAs系列PLC内部的电路板上 | 电池规格： CR2032 3V锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数
结构与环境 | 尺寸（mm） | 124.8× 97 × 81 | 输出参数 | 最大感性负载 | 12VA | |
重量（g） | 525 | 最大电阻负载 | 单点0.5A，共点2A | |||
工作环境温度 | 0°C~55°C(无冻结) | 脉冲输出 | 2路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 8 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 功耗（w） | 4.2 | 输出电压 | 12～30VDC | ||
供电电源 | AC100V ～ 240V | 接口 | RS485 | 两个RS485支持串口通讯 | ||
输入参数 | 高速计数 | 2路分别最高200KHz | USB设备口 | 支持上下载，在线监视 | ||
AB相计数 | 1路最高200KHz | 其他参数 | FCC兼容性 | 符合FCC,Class A | ||
开关量输入 | 22 | 耐压测试 | 1000V AC，1分钟 | |||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | CE认证 | 符合EN55032和EN55035标准 | |||
输入信号电压 | DC24V±20% | 防护等级 | IP30 | |||
软件 | 上位软件 | SamSoarII | ||||
适用扩展模块 | S-8X8T-M、S-8X8T、S-16T-M、S-16T、S-E16T、S-E16T-C、S-E16X-C、S-E8X8T、S-E8X8T-C、S-E8X8R、S-E12R、S-E4TC4T、S-E4PT4T、S-E4AI4T、S-E4AI2AO、S-E4AO | |||||
适用扩展插件 | F-4X4T、F-8X、F-8T、F-4R、F-4TC、F-4PT、F-4PT-1、F-4AI、F-2AI1AO、F-2AO | |||||
