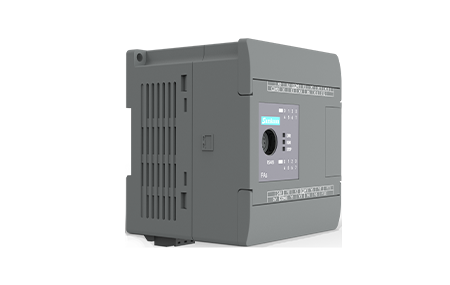

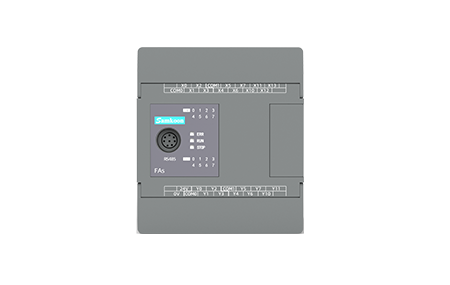

FAS-20MT-DC
显控FAs-20MT-DC是一款高性能编译型PLC，运行速度快，支持插补与电子凸轮功能。提供20点I/O（12入8出），具备2路200KHz脉冲输出、2路高速计数及AB相计数。集成双RS485和USB接口，支持Modbus组网。程序存储超2万步，16KB断电保持区，并提供多级密码保护。采用DC 24V供电，工作温度0~55°C，符合CE认证。配套SamSoar 2022软件，适用于精密运动控制与自动化设备。
产品特点
显控科技FAS-20MT-DC是一款高性能编译型PLC，专为工业自动化控制场景打造。该型号属于FAs系列，采用编译型架构直接执行底层代码，运行速度是传统解释型PLC的10倍以上，能够轻松应对高实时性控制任务。
核心性能：FAS-20MT-DC提供20点I/O，其中包含12点开关量输入和8点晶体管输出（NPN型）。输出支持2路独立200KHz高速脉冲，可实现精准的定位与运动控制；输入则配备2路最高200KHz高速计数以及1路最高200KHz AB相计数，并支持多段高速计数目标值中断，满足复杂计数与位置检测需求。此外，PLC支持插补及电子凸轮功能，为多轴联动和非线性运动控制提供强大支持。
通信与扩展：设备集成2个RS485接口和1个USB设备口，支持自由口协议及Modbus RTU主从模式通信，便于与变频器、触摸屏、仪表等第三方设备组网。通过USB口可实现程序的上传、下载及在线监视，调试维护便捷高效。
存储与安全：用户程序存储区可达2万步以上，并配有16KByte断电保持存储区，确保关键数据不丢失。在安全防护方面，产品提供多层级密码保护，包括上载/下载/监视密码、禁止上载、文件夹密码、子程序密码以及函数功能块密码，有效保障用户知识产权。
电源与环境：采用DC 24V宽压供电，功耗仅2.6W。工作温度范围为0°C~55°C，湿度5~95%RH（无冷凝），具备2G防震能力（10~25Hz）。产品符合FCC Class A、CE认证（EN55032/EN55035），防护等级IP30，并经过1000V AC耐压测试，可靠性高。
尺寸与维护：外形尺寸86×97×81mm，重465g，结构紧凑。内部配备CR2032锂电池用于数据保持，机身设有RUN/STOP拨码开关，便于现场切换运行状态。配套上位机软件为SamSoar 2022，界面友好，编程高效。
FAs-20MT-DC凭借高速处理能力、丰富运动控制功能及可靠的通信扩展性，广泛应用于包装、电子制造、机床、小型自动化产线等场景。
端口说明
串口管脚定义
MD4PM | ||
| P2 | |
1- | ||
2+ | ||
铁壳 | ||
RS485 | ||
 | A+ | B- |
USB下载口 | ||
 | 连接电脑和PLC，用作程序的上传下载 | |
产品维护
更换电池 | ||
 | 电池位置： FAs系列PLC内部的电路板上 | 电池规格： CR2032 3V 锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数
结构与环境 | 尺寸（mm） | 86× 97 × 81 | 输入参数 | 高速计数 | 2路分别最高200KHz | |
重量（g） | 465 | AB相计数 | 1路最高200KHz | |||
工作环境温度 | 0°C~55°C(无冻结) | 开关量输入 | 12 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输入信号电压 | DC24V±20% | |||
电源 | 功耗（w） | 3 | ||||
供电电源 | DC24V | |||||
输出参数 | 最大感性负载 | 12VA | 接口 | RS485 | 两个RS485支持串口通讯 | |
最大电阻负载 | 单点0.5A，共点2A | USB设备口 | 支持上下载，在线监视 | |||
脉冲输出 | 2路分别最高200KHz | 其他参数 | FCC兼容性 | 符合FCC,Class A | ||
开关量输出 | 8 | 耐压测试 | 1000V AC，1分钟 | |||
输出类型 | 晶体管/NPN | CE认证 | 符合EN55032和EN55035标准 | |||
输出电压 | 12～30VDC | 防护等级 | IP30 | |||
软件 | 上位软件 | SamSoar2022 |
