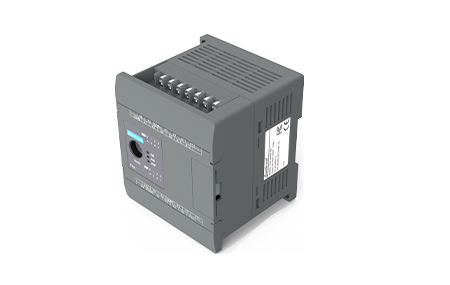

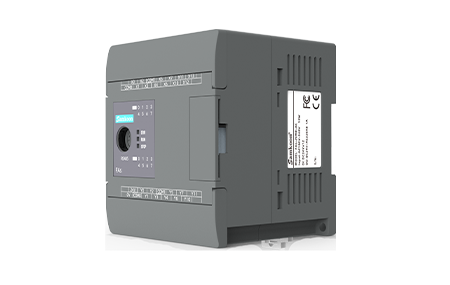

显控科技FAs-20MT-AC是一款高性能编译型PLC，专为工业自动化控制场景打造。该型号属于FAs系列，采用编译型架构直接执行底层代码，运行速度是传统解释型PLC的10倍以上，能够轻松应对高实时性控制任务。

核心性能：FAs-20MT-AC提供20点I/O，其中包含12点开关量输入和8点晶体管输出（NPN型）。输出支持2路独立200KHz高速脉冲，可实现精准的定位与运动控制；输入则配备2路最高200KHz高速计数以及1路最高200KHz AB相计数，并支持多段高速计数目标值中断，满足复杂计数与位置检测需求。此外，PLC支持插补及电子凸轮功能，为多轴联动和非线性运动控制提供强大支持。

通信与扩展：设备集成2个RS485接口和1个USB设备口，支持自由口协议及Modbus RTU主从模式通信，便于与变频器、触摸屏、仪表等第三方设备组网。通过USB口可实现程序的上传、下载及在线监视，调试维护便捷高效。

存储与安全：用户程序存储区可达2万步以上，并配有16KByte断电保持存储区，确保关键数据不丢失。在安全防护方面，产品提供多层级密码保护，包括上载/下载/监视密码、禁止上载、文件夹密码、子程序密码以及函数功能块密码，有效保障用户知识产权。

电源与环境：采用AC 100V~240V宽压供电，功耗仅2.6W。工作温度范围为0°C~55°C，湿度5~95%RH（无冷凝），具备2G防震能力（10~25Hz）。产品符合FCC Class A、CE认证（EN55032/EN55035），防护等级IP30，并经过1000V AC耐压测试，可靠性高。

尺寸与维护：外形尺寸86×97×81mm，重465g，结构紧凑。内部配备CR2032锂电池用于数据保持，机身设有RUN/STOP拨码开关，便于现场切换运行状态。配套上位机软件为SamSoar II，界面友好，编程高效。

FAs-20MT-AC凭借高速处理能力、丰富运动控制功能及可靠的通信扩展性，广泛应用于包装、电子制造、机床、小型自动化产线等场景。

端口说明

串口管脚定义

MD4PM
	P2
	1-
	2+
	铁壳
RS485
	A+	B-
USB下载口
	连接电脑和PLC，用作程序的上传下载

产品维护

更换电池
	电池位置： FAs系列PLC内部的电路板上	电池规格： CR2032 3V 锂电池
拨码开关
	当拨码开关处于RUN时，程序运行中	当拨码开关处于STOP时，程序停止运行

结构与环境	尺寸（mm）	86× 97 × 81		输入参数	高速计数	2路分别最高200KHz
	重量（g）	465			AB相计数	1路最高200KHz
	工作环境温度	0°C~55°C(无冻结)			开关量输入	12
	工作环境湿度	5~95%RH(无冷凝）			输入接线	支持SINK/SOURCE（漏型/源型），借由内部共点端子S/S及外部共线的接线来变换
	防震度	10～25HZ(XYZ方向2G/30分钟）			输入信号电压	DC24V±20%
电源	功耗（w）	2.6
	供电电源	AC100V ～ 240V
输出参数	最大感性负载	12VA		接口	RS485	两个RS485支持串口通讯
	最大电阻负载	单点0.5A，共点2A			USB设备口	支持上下载，在线监视
	脉冲输出	2路分别最高200KHz		其他参数	FCC兼容性	符合FCC,Class A
	开关量输出	8			耐压测试	1000V AC，1分钟
	输出类型	晶体管/NPN			CE认证	符合EN55032和EN55035标准
	输出电压	12～30VDC			防护等级	IP30
软件	上位软件	SamSoarII
