FAS-16MT-AC
FAs-16MT-AC 编译型PLC 是显控科技推出的一款高性能控制器。采用编译型架构，运行速度比解释型快10倍以上。支持插补、电子凸轮、2路200kHz高速计数及2路200kHz脉冲输出。具备RS485和USB接口，支持Modbus通信及多级密码保护。用户程序容量超2万步，带16KByte断电存储区。AC 100~240V宽压供电，工作温度-25℃~55℃，防护等级IP30。配合SamSoar II软件，编程便捷，适用于各类自动化控制场景。
产品特点
FAs-16MT-AC 是深圳市显控科技股份有限公司推出的FAs系列高性能编译型PLC。该产品采用先进的编译型架构，可直接执行底层代码，运行速度达到传统解释型PLC的10倍以上，满足高实时性、高复杂度的工业控制需求。
在编程与安全方面，FAs-16MT-AC 提供了多重保护机制，包括上载/下载/监视密码、禁止上载、文件夹密码、子程序密码及函数功能块密码，有效保障用户知识产权与系统安全。
该PLC支持插补与电子凸轮功能，适用于精确运动控制场景。同时具备多段高速计数目标值中断能力，内置2路单相高速计数（X0、X1）及1路AB相计数（X0/X1），最高频率均达200kHz，轻松应对高速脉冲信号采集。
通信接口方面，FAs-16MT-AC 配备1个RS485串口和1个USB设备口，支持自由口协议及Modbus RTU主从通信模式，可便捷组建工业控制网络，实现多设备互联互通。此外，其用户程序存储区可容纳2万步以上程序，并配备16KByte断电保持存储区，确保关键数据在断电后不丢失。
产品结构紧凑，外形尺寸仅为70.5mm×97mm×81mm，重量305g，便于安装于空间有限的电控柜中。电源采用AC 100V~240V宽压供电，适应全球多数工业现场电力环境。工作环境温度范围-25℃~55℃，湿度5~95%RH（无冷凝），具备10~25Hz（2G/30分钟）的抗震能力，防护等级达IP30，坚固耐用。
输入输出方面，该机型提供8点开关量输入（支持SINK/SOURCE接线方式，DC24V±20%）和8点晶体管输出（NPN，输出电压12~30VDC）。其中2路脉冲输出最高频率各为200kHz，单点最大电阻负载0.5A，共点2A，感性负载能力12VA，可驱动多种执行器件。
产品符合FCC Class A、CE认证（EN55032/EN55035），耐压测试1000V AC/1分钟，品质可靠。配套显控科技自主研发的SamSoar II 上位软件，支持程序上下载、在线监视等功能，编程便捷高效。
综上所述，FAs-16MT-AC 是一款集高速处理、丰富通信、强大运动控制与高可靠性于一体的紧凑型PLC，广泛适用于自动化设备、智能制造及工业控制领域。
串口管脚定义
RS485 | ||
| A+ | |
B- | ||
USB下载口 | ||
 | 连接电脑和PLC，用作程序的上传下载 | |
产品维护

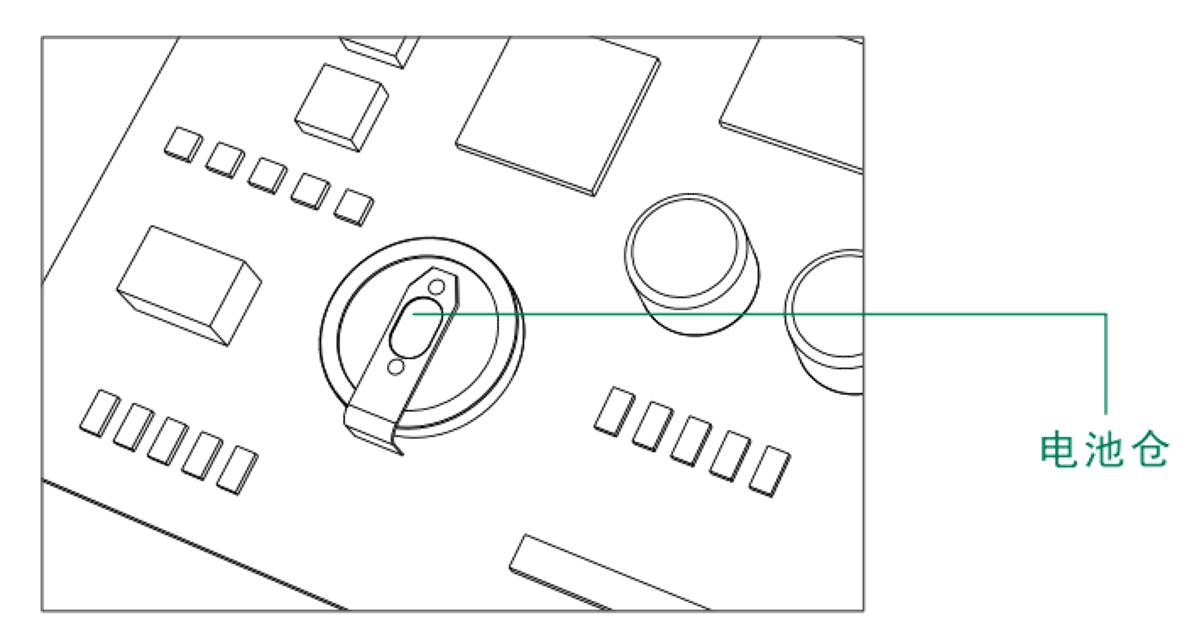

更换电池 | ||
 | 电池位置： FAs系列PLC内部的电路板上 | 电池规格： CR2032 3V 锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数

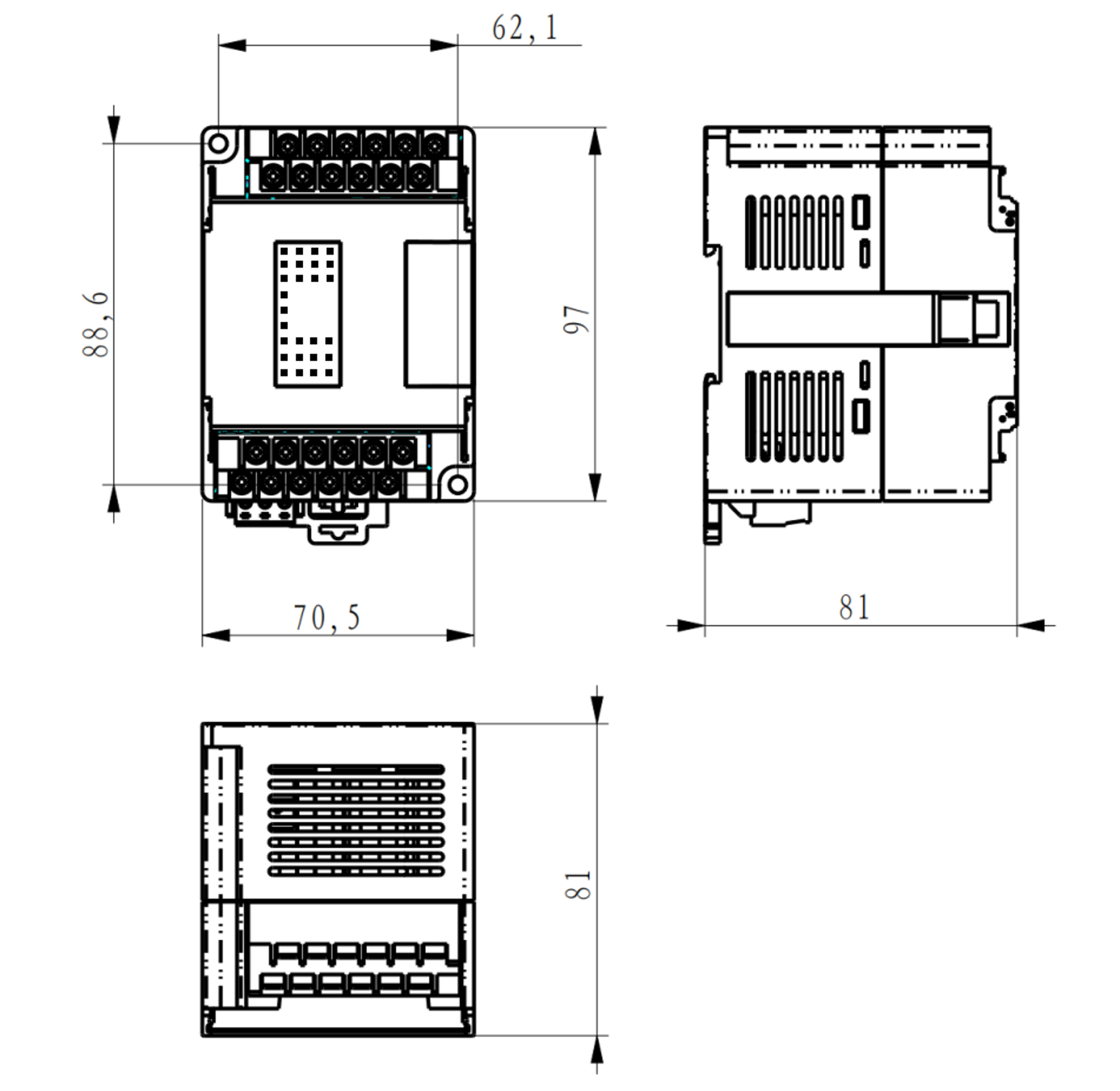

结构与环境 | 尺寸（mm） | 70.5× 97 × 81 | 输出参数 | 最大感性负载 | 12VA | |
重量（g） | 305 | 最大电阻负载 | 单点0.5A，共点2A | |||
工作环境温度 | -25°C~55°C(无冻结) | 冲输出 | 2路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 8 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 供电电源 | AC100V ～ 240V | 输出电压 | 12～30VDC | ||
输入参数 | 高速计数 | 2路单相(X0、X1)200kHz | 接口 | RS485 | 1个RS485支持串口通信 | |
AB相计数 | 1路AB相（X0X1）200kHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 8 | |||||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子 S/S及外部共线的接线来变换 | |||||
输入信号电压 | DC24V±20% | |||||
| ||||||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoarII | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 |
产品规格
