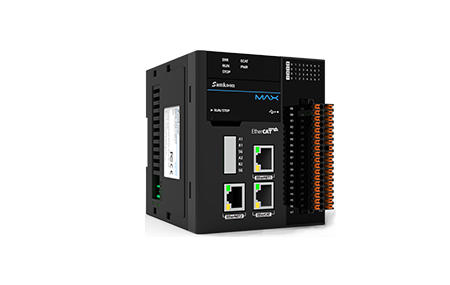

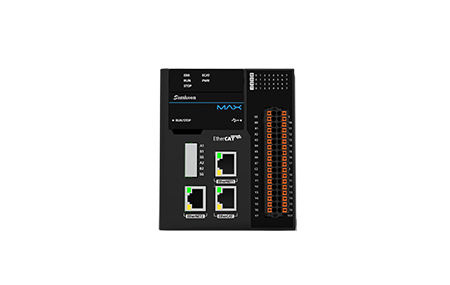

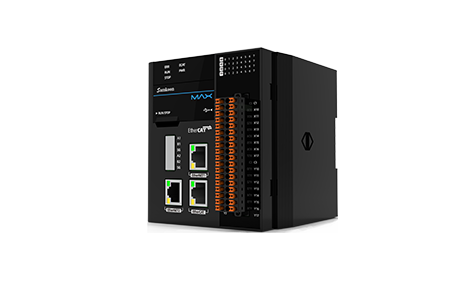

MAX-C16X16TB
MAX系列总线型PLC在覆盖PRO系列功能基础上，强化了高性能运动控制。支持宏B级G代码编程，可实现直线、圆弧、螺旋线、样条及NURBS曲线插补，具备轨迹速度平滑过渡与连续小线段G64插补。运动过程中支持变速、倍率调节、启停及急停，可实时监测行号并提供英文报警提示。支持CAD/文字/图片导入生成G代码，具备3D轨迹实时显示调试、刀具半径与长度补偿功能。可通过编程软件、U盘、HMI等方式上下载G代码，满足复杂加工的高效精准控制需求。
产品特点
MAX系列总线型PLC功能在完全覆盖PRO系列的基础之上，还包括高性能运动控制Motion功能，具体功能点如下：
1、支持宏B的高级G代码功能；
2、支持空间直线、圆弧、螺旋线、样条曲线、NURBS曲线插补；
3、支持轨迹速度平滑过渡，连续小线段G64插补；
4、支持运动过程中变速，倍率设置、启动暂停、急停等功能；
5、支持G代码行号运行过程中实时监测；
6、支持G代码编程错误报警信息英文提示；
7、支持CAD、文字、图片导入生成G代码功能；
8、支持G代码3D轨迹实时显示调试功能；
9、支持刀具半径，长度补偿功能；
10、支持编程软件、U盘、HMI等上下载G代码。
命名规则
端口说明
产品参数
项目 | MAX系列 | |||||
核心部分 | CPU | 1GHz主频+大规模FPGA逻辑 | Motion部分 | 插补轴数 | 支持8通道9轴G代码插补 | |
操作系统 | Linux多任务处理 | G代码功能 | 支持宏B的高级G代码语言 | |||
RAM空间 | 512MBytes | 插补曲线 | 空间直线、空间圆弧、螺旋线、样条曲线、NURBS曲线插补 | |||
FLASH空间 | 4GBytes eMMC | 连续插补 | 前瞻缓冲2000段，支持G64连续小线段插补 | |||
掉电存储空间 | 全寄存器区域掉电保持 | 文件功能 | 支持软件上下载G代码文件、U盘上下载文件 | |||
接口部分 | EtherCAT | 1路，EtherCAT主站，最大32轴 | 变速功能 | 运动过程中实时变速、倍率设置、自动暂停、急停等功能 | ||
Ethernet | 2路，ModbusTCP协议，TCP/UDP自由口，网口下载及监视 | 调试功能 | 支持G代码3D轨迹离线和在线仿真功能，支持CAD、文字、图片导入生成G代码功能 | |||
RS485 | 2路，1200-115200bps，Modbus协议/自由口协议 | |||||
U盘 | 1路，程序及固件上下载 | 电源 | 功耗 | 10W | ||
USB | 1路，USB下载及监视 | 电源供电 | DC24V±15% | |||
IO | 16路高速输入、16路开关量输出，支持本地8轴200KHz高速脉冲 | 结构与环境 | 尺寸 | 92.5mm X 105mm X 98mm | ||
PLC部分 | 梯形图指令 | 支持逻辑、运算、通信等指令 | 工作温度 | 0°~50°（无冻结） | ||
MC单轴指令 | 支持单轴点动、变速、变位置等控制 | 工作湿度 | 5~95%RH（无冷凝） | |||
MC插补指令 | 支持8通道4轴直线、圆弧插补，前瞻缓存段数2000段 | 防震度 | 10~25Hz（XYZ方向，2G/30分钟） | |||
电子凸轮指令 | 支持追剪、飞剪、电子凸轮表 | 静电等级 | 3级±6kV | |||
产品规格
