R8-2215P-N是显控科技推出的一款高性能脉冲型伺服驱动器，属于R8系列产品。该驱动器采用先进的控制算法与高精度编码器反馈技术，专为追求快速响应、精确定位及平稳运行的应用场景而设计，广泛应用于自动化设备、机器人、数控机床、包装机械、电子装配线等领域。

卓越的动态响应与定位精度
R8-2215P-N具备极快的响应速度，定位时间显著缩短，能够充分发挥机械系统的极限性能。搭配高分辨率绝对式编码器，大幅提升设备的重复定位精度和绝对定位精度，确保每一次动作都精准到位。其速度频率响应不低于1200Hz，调速比高达1:5000，在负载波动（0~100%）及电源波动（-15~+10%）条件下，速度精度分别优于±0.03%和±0.02%，运行极为稳定。

灵活多样的控制模式
驱动器支持位置、速度、转矩三种控制模式，并可在内部指令与模拟量指令之间灵活切换。脉冲输入支持差分（≤500kpps）和单端（≤200kpps）方式，兼容方向+脉冲、CW+CCW及两相A/B正交脉冲序列，电子齿轮比可调范围宽（分子/分母均为1~1073741824），方便适配各种上位控制器。此外，内置位置控制功能无需外部控制器即可完成简单定位任务，降低系统成本。

丰富的输入输出与通讯接口
CN1控制端子提供4个可配置数字量输入（功能可设为伺服使能、报警清除、正向/反向驱动禁止、转矩限制、原点回归触发等32种）和4个可配置数字量输出（功能可设为速度一致、准备就绪、制动器连锁、原点回归完成、报警输出等20种），满足复杂逻辑控制需求。模拟量输入通道（-10V~+10V）支持速度/转矩指令给定。编码器分频输出（A/B/Z差分信号，Z信号集电极开路）便于外部设备同步监测。内置RS485通讯接口，支持Modbus协议，方便与上位机或HMI组网。

智能调试与保护功能

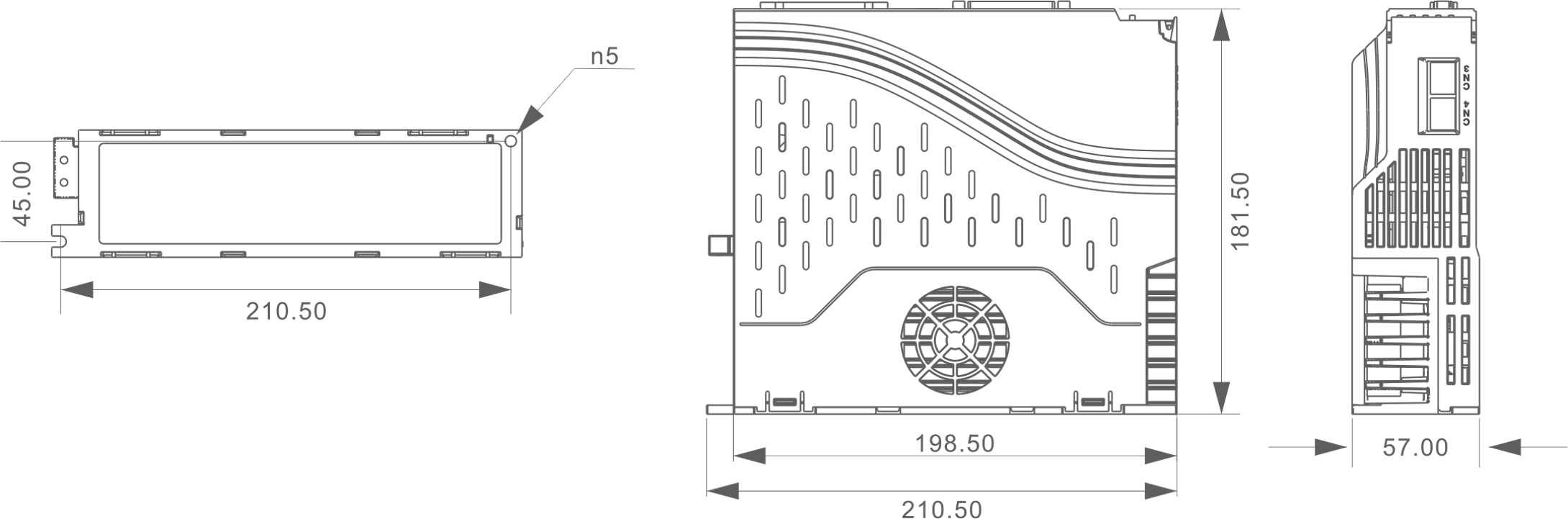

通过上位机软件SamkoonServoSetup，用户可进行自动调谐、负载惯量识别、增益切换、机械谐振陷波滤波（有效抑制低频末端抖动和高频机械噪声）、原点回归、JOG运行等高级操作，单个参数即可调整伺服响应，极大提升调试效率。驱动器内置过压、欠压、过流、过载、编码器异常、位置超差等全面保护功能，并配备数码管显示实时状态，确保设备安全可靠。其紧凑的尺寸（57×199×182mm）和IP30防护等级，适应0~45℃、5%~95%RH的工作环境，坚固耐用。

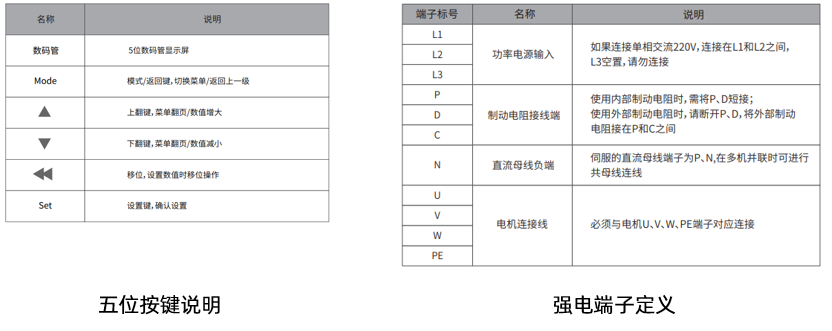

端口说明

控制端子CN1信号说明

EtherCAT通讯端子CN3/CN4定义
