R8-2208P-N
显控科技R8-2208P-N脉冲型伺服驱动器，额定功率800W，支持单/三相AC220V供电，采用PWM矢量控制，具备位置、速度、转矩三种模式。速度频率响应≥1200Hz，调速比1:5000，速度波动率≤±0.03%。内置自动调谐、振动抑制、增益切换、原点回归等智能功能，4路可配输入/4路输出，支持脉冲、模拟量及内部指令控制，配备RS485通信、再生制动及全方位保护，配合上位软件便捷调试，适用于高精度、高动态响应自动化场合。
产品特点
在控制性能方面，R8-2208P-N展现出卓越的响应能力，速度频率响应不低于1200Hz，速度波动率在负载0~100%范围内不超过±0.03%，电源波动-15~+10%范围内不超过±0.02%，调速比高达1:5000，确保设备在变速运行中依然保持平稳顺滑。驱动器支持位置、速度、转矩三种控制模式，并可通过内部参数灵活切换，同时提供内部位置指令、模拟量指令（-10V~+10V）及脉冲序列（差分输入≤500kpps，单端输入≤200kpps）多种指令来源，兼容方向+脉冲、CW+CCW及两相A/B正交脉冲等主流脉冲形式，便于与各类上位控制器匹配。
该驱动器内置丰富的智能化功能，显著提升调试效率与运行品质。自动调谐功能可快速适配不同负载惯量，大幅缩短参数整定时间；增益切换功能支持运行中动态调节刚性，兼顾快速性与稳定性；机械谐振陷波滤波器可有效抑制高频振动，降低机械噪声并改善跟随性能；低频振动抑制则针对末端抖动问题提供针对性解决方案，助力设备实现更平滑的轨迹加工效果。此外，驱动器还内置原点回归、JOG运行、负载惯量识别、报警记录等实用功能，并配备4路可配置数字输入（支持伺服使能、正/反转驱动禁止、报警清除、原点回归触发等32种功能）和4路可配置数字输出（支持速度一致、制动器连锁、Z脉冲输出、原点回归完成等20种功能），极大增强了系统集成的灵活性与扩展性。
在接口与通信方面，R8-2208P-N提供A、B、Z差分编码器信号输出（Z信号另支持集电极开路输出），并具备分频比参数设置功能；同时集成RS485通信接口，支持Modbus协议，便于与上位机或HMI组网监控。驱动器内置再生制动（外置可选），并配备全面的保护功能，包括过压、欠压、过流、过载、编码器异常、位置超差等报警机制，配合数码管实时显示运行状态，确保系统安全可靠。其紧凑的机身尺寸（50×160×173mm）和IP30防护等级，适应0~45℃、5%~95%RH的工作环境，结合显控科技提供的上位机软件SamkoonServoSetup，可轻松完成参数设定、状态监视与故障诊断，是提升设备精度、效率与稳定性的理想驱动选择。

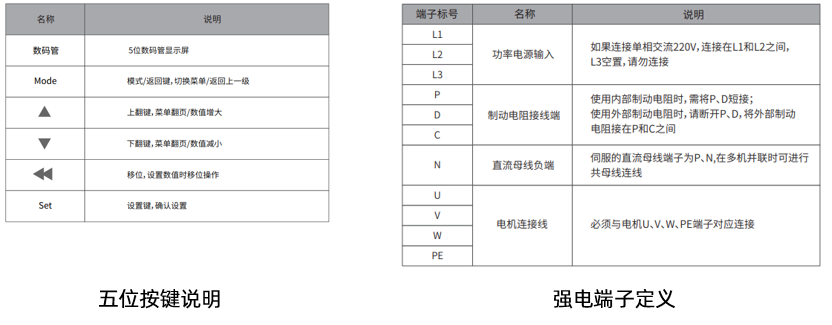

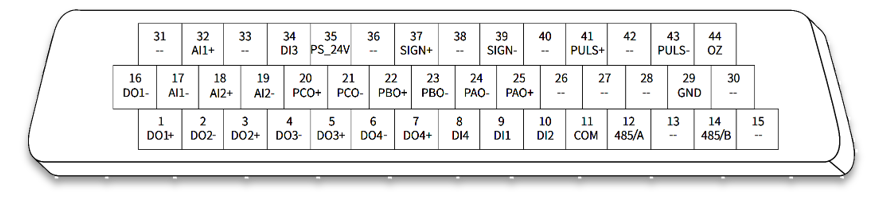

端口说明
 |  |
产品参数
型号 | R8-2208P-N（脉冲型） | ||
结构与环境 | 尺寸（mm） | 50x160x173 | |
重量（g） | 1000 | ||
防护等级 | IP30 | ||
工作环境温度 | 0～45℃（无冻结） | ||
工作环境湿度 | 5%～95%RH（无冷凝） | ||
大气压 | 86kPa～106kPa | ||
电源电压 | 输入电压规格 | 单相AC220V/三相AC220V | |
额定输出电流 | 5.5A | ||
最大输出电流 | 16.9A | ||
额定输出功率 | 800W | ||
其他 | 控制方式 | PWM正弦波矢量控制 | |
再生制动 | 内置，外置可选 | ||
反馈方式 | 绝对式编码器 | ||
控制模式 | 位置/速度/转矩 | ||
控制输入 | 4个可配置输入端子（光电隔离），功能可配置为：伺服使能、比例控制、正转驱动禁止、反转驱动禁止、报警清除、正转转矩限制、反转转矩限制、位置偏差清除、原点回归触发、原点回归参考点等32种输入信号。 | ||
控制输出 | 4个可配置输出端子（光电隔离），功能可配置为：速度一 致、 电机旋转检测、伺服准备就绪、转矩限制检测、制动器连锁、编码器Z脉冲、超程、伺服使能电机励磁、原点回归完成、转矩检测等 20种信号输出。 | ||
编码器 信号输出 | 信号类型 | A、B、Z差分输出，Z信号集电极开路输出 | |
分频比 | 参数设置 | ||
位置 | 输入频率 | 差分输入≦500kpps，单端输入≦200kpps； | |
指令模式 | 方向+脉冲序列、CW+CCW脉冲序列、两相A/B正交脉 冲；内部位置指令 | ||
电子齿轮比 | 分子：1-1073741824 分母：1-1073741824 | ||
速度 | 摸拟指令输入 | -10~+10V 输入 | |
指令加减速 | 参数设置 | ||
指令来源 | 内部速度指令、模拟量指令 | ||
转矩 | 模拟指令输入 | -10~+10V 输入 | |
速度限制 | 参数设置 | ||
指令来源 | 内部转炬指令、模拟量指令 | ||
特别功能 | 自动调谐、原点回归、増益切换、机械谐振陷波滤波器、 报警记录、JOG运行、负载惯量识别等 | ||
监视功能 | 转速、当前位置、位置偏差、电机转矩、电机电流、指令脉冲 频率等 | ||
保护功能 | 过压、欠压、过流、过载、编码器异常、位置超差等 | ||
显示功能 | 数码管显示 | ||
特性 | 速度频率响应 | ≧1200Hz | |
速度波动率 | ≤±0.03% （负载0~100%）≤±0.02% （电源-15~+10%} | ||
调速比 | 1:5000 | ||
软件 | 上位软件 | SamkoonServoSetup | |

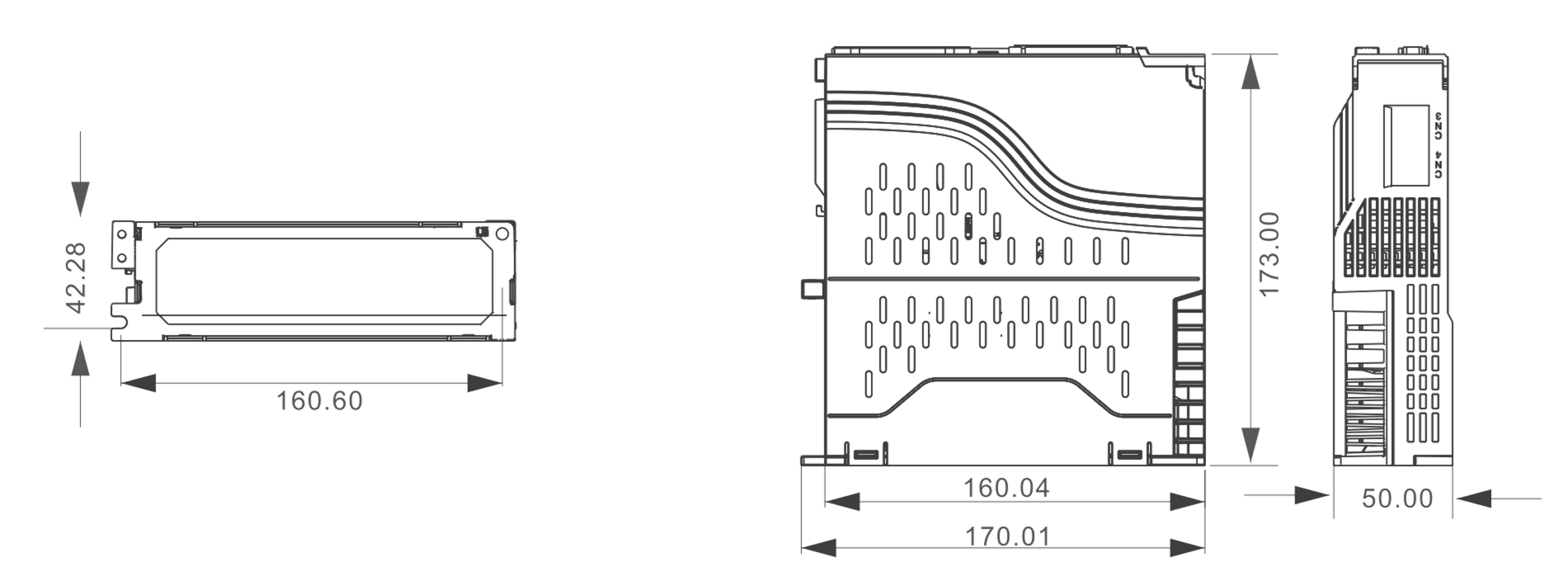

产品规格
