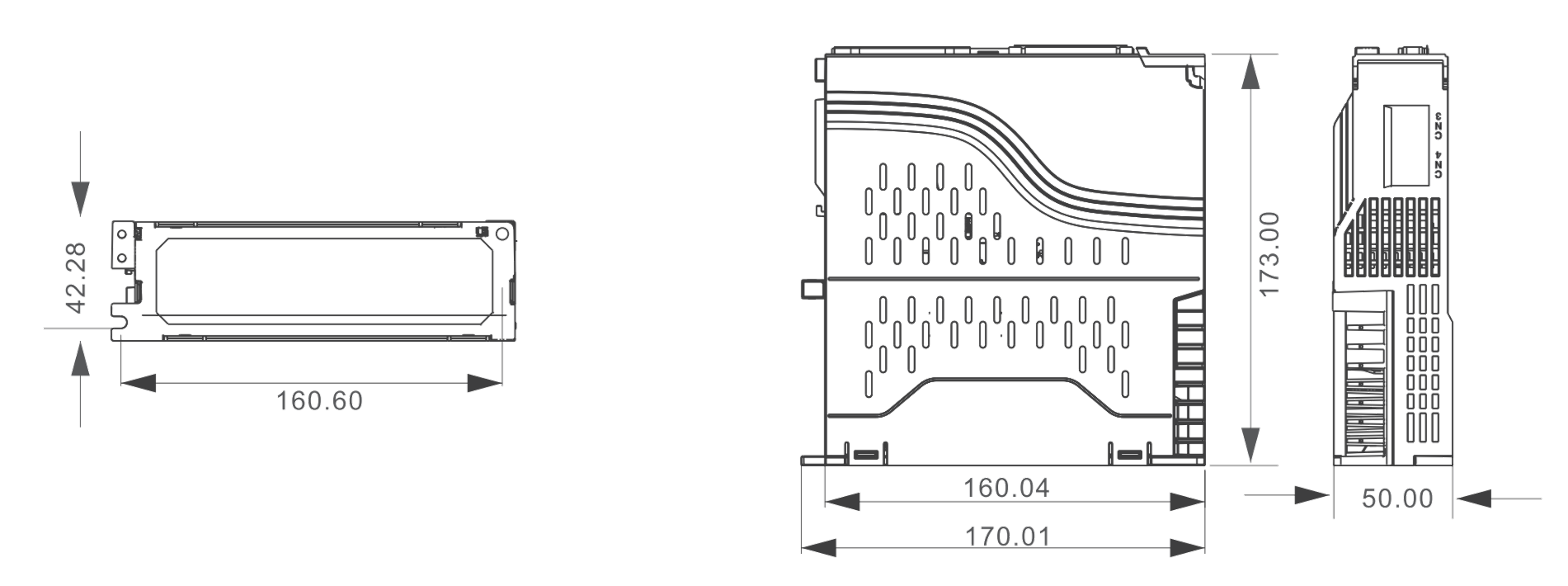

R8-2204P-N 脉冲型伺服驱动器 是显控科技（Samkoon）面向精密运动控制领域打造的一款高性能驱动产品。该驱动器采用紧凑型结构设计（外形尺寸仅 50mm×160mm×173mm，重量约 1000g），支持单相/三相 AC220V 供电，额定输出电流 2.8A，最大输出电流达 10A，额定功率 400W，可灵活适配多种中小功率伺服电机。

在控制性能上，R8-2204P-N 展现出卓越的动态响应能力——速度频率响应不低于 1200Hz，速度波动率在负载 0~100% 范围内优于 ±0.03%，电源波动 15%~+10% 范围内优于 ±0.02%，调速比高达 1:5000，确保设备在高速启停、频繁加减速工况下仍能保持平稳运行。其内置 PWM 正弦波矢量控制算法，结合绝对式编码器反馈，显著提升重复定位精度与绝对定位精度，同时通过小同步周期设计，有效降低多轴同步误差，使轨迹加工效果更加细腻，尤其适用于多轴联动场景。

该驱动器提供了极为丰富的接口与配置灵活性：CN1 控制端子集成 4 路光电隔离数字输入（可配置为伺服使能、驱动禁止、报警清除、原点回归触发等 32 种功能）、4 路光电隔离数字输出（可配置为速度一致、准备就绪、制动器连锁、原点回归完成等 20 种功能），以及差分/单端脉冲输入（最高 500kpps/200kpps），支持方向+脉冲、CW+CCW、两相正交脉冲等多种指令形式，电子齿轮比分子分母均可独立设置（范围达 1~1073741824），轻松适配不同机械传动比。模拟量通道支持 ±10V 速度/转矩指令输入，并内置内部指令源，无需外部控制器即可实现独立位置控制。

在易用性与智能维护方面，R8-2204P-N 配备自动调谐、负载惯量识别、增益切换、机械谐振陷波滤波器（有效抑制低频末端抖动与高频机械噪声）、原点回归、JOG 点动运行、报警记录等特别功能，大幅缩短调试周期。数码管实时显示转速、位置偏差、转矩、电流、脉冲频率等关键状态，配合 SamkoonServoSetup 上位机软件，可完成参数设置、监控与诊断。保护功能涵盖过压、欠压、过流、过载、编码器异常、位置超差等多重安全防护，并支持内置/外置再生制动，确保系统长期可靠运行。此外，驱动器集成 RS485（Modbus）通信接口，便于与 PLC、HMI 等设备组网，同时提供编码器 A/B/Z 差分输出及 Z 信号集电极开路输出，方便上位机进行位置闭环。整体设计兼顾性能、灵活性与稳定性，广泛适用于数控机床、机器人、包装机械、电子装配等自动化领域。

型号			R8-2204P-N（脉冲型)
结构与环境	尺寸（mm）		50x160x173		电源电压	输入电压规格			单相AC220V/三相AC220V
	重量（g）		1000			额定输出电流			2.8A
	防护等级		IP30			最大输出电流			10A
	工作环境温度		0～45℃（无冻结）			额定输出功率			400W
	工作环境湿度		5%～95%RH（无冷凝）
	大气压		86kPa～106kPa
其他	控制方式		PWM正弦波矢量控制			编码器 信号输出	信号类型		A、B、Z差分输出，Z信号集电极开路输出
	再生制动		内置，外置可选				分频比		参数设置
	反馈方式		绝对式编码器			位置	输入频率		差分输入≦500kpps，单端输入≦200kpps；
	控制模式		位置/速度/转矩				指令模式		方向+脉冲序列、CW+CCW脉冲序列、两相A/B正交脉冲；内部位置指令
	控制输入		4个可配置输入端子（光电隔离），功能可配置为：伺服使能、比例控制、正转驱动禁止、反转驱动禁止、报警清除、正转转矩限制、反转转矩限制、位置偏差清除、原点回归触发、原点回归参考点等32种输入信号。				电子齿轮比		分子：1-1073741824  分母：1-1073741824
	控制输出		4个可配置输出端子（光电隔离），功能可配置为：速度一致、          电机旋转检测、伺服准备就绪、转矩限制检测、制动器连锁、编码器Z脉冲、超程、伺服使能电机励磁、原点回归完成、转矩检测等20种信号输出。			速度	摸拟指令输入		-10~+10V 输入
	特别功能		自动调谐、原点回归、増益切换、机械谐振陷波滤波器、报警记录、JOG运行、负载惯量识别等				指令加减速		参数设置
	监视功能		转速、当前位置、位置偏差、电机转矩、电机电流、指令脉冲频率等				指令来源		内部速度指令、模拟量指令
	保护功能		过压、欠压、过流、过载、编码器异常、位置超差等			转矩	模拟指令输入		-10~+10V 输入
	显示功能		数码管显示				速度限制		参数设置
	特性	速度频率响应	≧1200Hz				指令来源		内部转炬指令、模拟量指令
		速度波动率	≤±0.03% （负载0~100%）≤±0.02% （电源-15~+10%}		软件	上位软件	SamkoonServoSetup
		调速比	1:5000
