深圳市显控科技股份有限公司推出的EA-070B V4系列人机界面，是一款面向工业自动化场景的高性能触控终端。该产品以实时操作系统为基石，搭载32位ARM Cortex-M7独立内核处理器，主频最高可达500MHz，配合32MB内存与128MB FLASH大容量存储，并支持外部U盘扩展，为用户提供流畅、稳定的组态运行环境，轻松应对各类工业现场的数据采集、参数设置与设备监控需求。

在产品通讯能力方面，EA-070B V4展现出卓越的兼容性与灵活性。它标配COM1（支持RS232/RS485/RS422三模切换）与COM2（RS485）双串口，可同时连接多种主流PLC、变频器、仪表及控制器，满足复杂设备的联网需求。同时，设备支持USB下载工程文件、U盘离线更新组态画面，极大简化了调试与维护流程，有效缩短项目部署周期。

安全性是工业设备的核心考量。EA-070B V4内置多重保密机制，从工程加密、权限管理到数据传输校验层层设防，确保关键工艺参数和用户程序不被非法篡改或泄露，为生产线连续运行提供坚实保障。产品已通过FCC、Class A及CE国际权威认证，电磁兼容性和可靠性达到国际标准，可在严苛的工业环境中长期稳定工作。

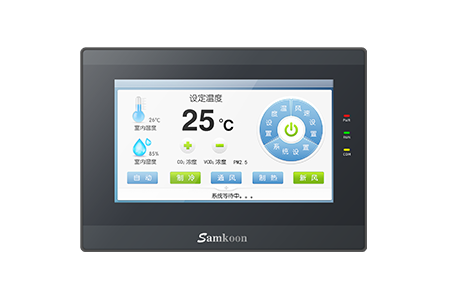

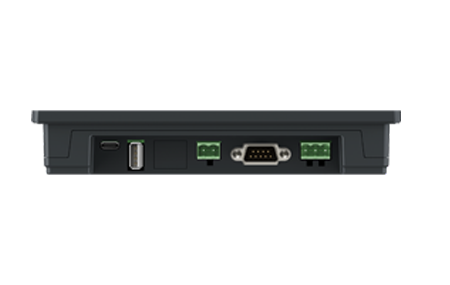

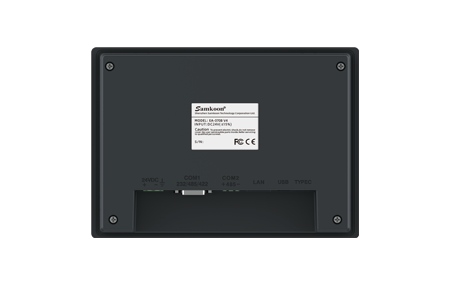

外观设计上，EA-070B V4秉承紧凑实用的理念，面板布局清晰。正面配备高灵敏度触控屏，操作响应迅速；侧面及底部端口规划合理，包括U盘口（兼容USB扫码枪、鼠标、键盘等外设）、TYPE-C调试接口、DC 24V电源输入以及双串口通信端子，方便工程人员进行现场接线与快速诊断。产品尺寸和安装开孔严格遵循标准规范，配套详细的接线定义说明，可无缝嵌入各类控制柜，降低改造成本。

作为显控科技深耕人机交互领域的匠心之作，EA-070B V4不仅硬件性能扎实，更得益于公司丰富的行业应用经验。深圳市显控科技股份有限公司拥有位于深圳南山区的研发中心以及深汕特别合作区的现代化生产基地，从设计、生产到测试全流程严格管控，确保每一台设备品质可靠。公司提供7×24小时技术支持热线（400-606-9669）及专业工程服务，无论前期的选型适配，还是后期的现场调试，均能获得快速响应。EA-070B V4广泛应用于包装机械、纺织设备、电子制造、智能楼宇、新能源及环保监测等领域，助力企业以更低综合成本实现生产信息化与智能化升级。选择显控，即是选择稳定、安全与高效的专业伙伴。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS422		COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-		B-
	9		TX+		A+
接线端口（COM3:485)
	A+			B-
USB
	TYPE-C下载口	连接电脑和HMI，用于上下载工程文件

型号		EA-070B V4
结构与环境	尺寸（mm）	203 × 145 × 35		显示	分辨率（像素）	800 × 480
	开孔尺寸（mm）	192 × 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	26万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	32MB
	外壳材料	工程塑料ABS+PC			CPU	Cortex M7 500MHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	DC12V、DC24V
	静电等级	±6kV
接口	TYPE-C接口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS232/485/422			CE认证	符合EN55032和EN55035标准
	接线端口	COM2：RS485			防护等级	IP65(前面板）
软件	组态软件	SATOOL 6.2
