防水型SK-070QF-W
SK-070QF-W(带WiFi功能)
SK-070QF-W 是显控科技推出的 7 英寸整机 IP67 防水型 HMI，基于 Linux 系统，搭载双核 Cortex A7 处理器，7 英寸高亮真彩屏（450 cd/m²，1677 万色）。内置 WiFi 模块，支持 RS485 通讯、USB 下载与 U 盘扩展。具备 ±8kV 静电防护，通过 FCC、CE 认证，功耗仅 4W，宽压供电（12–24V）。适用于食品、清洗、户外等需要频繁冲淋或高湿度环境，可靠耐用。
产品特点
SK-070QF-W 基于成熟的 Linux 系统，搭载工业级 Cortex A7 双核处理器，主频最高 1GHz，配备 128MB FLASH 与 128MB DDR3 内存，能够流畅运行复杂组态画面与逻辑任务。7 英寸 16:9 宽屏，支持 800×480 或 1024×600 两种分辨率（根据配置），显示 1677 万真彩色，亮度 450 cd/m²，对比度 400:1，画面细腻明亮，即使在户外或强光环境下依然清晰可视。采用 4 线高精度电阻式触摸面板，操作准确耐用，戴手套亦可正常使用。

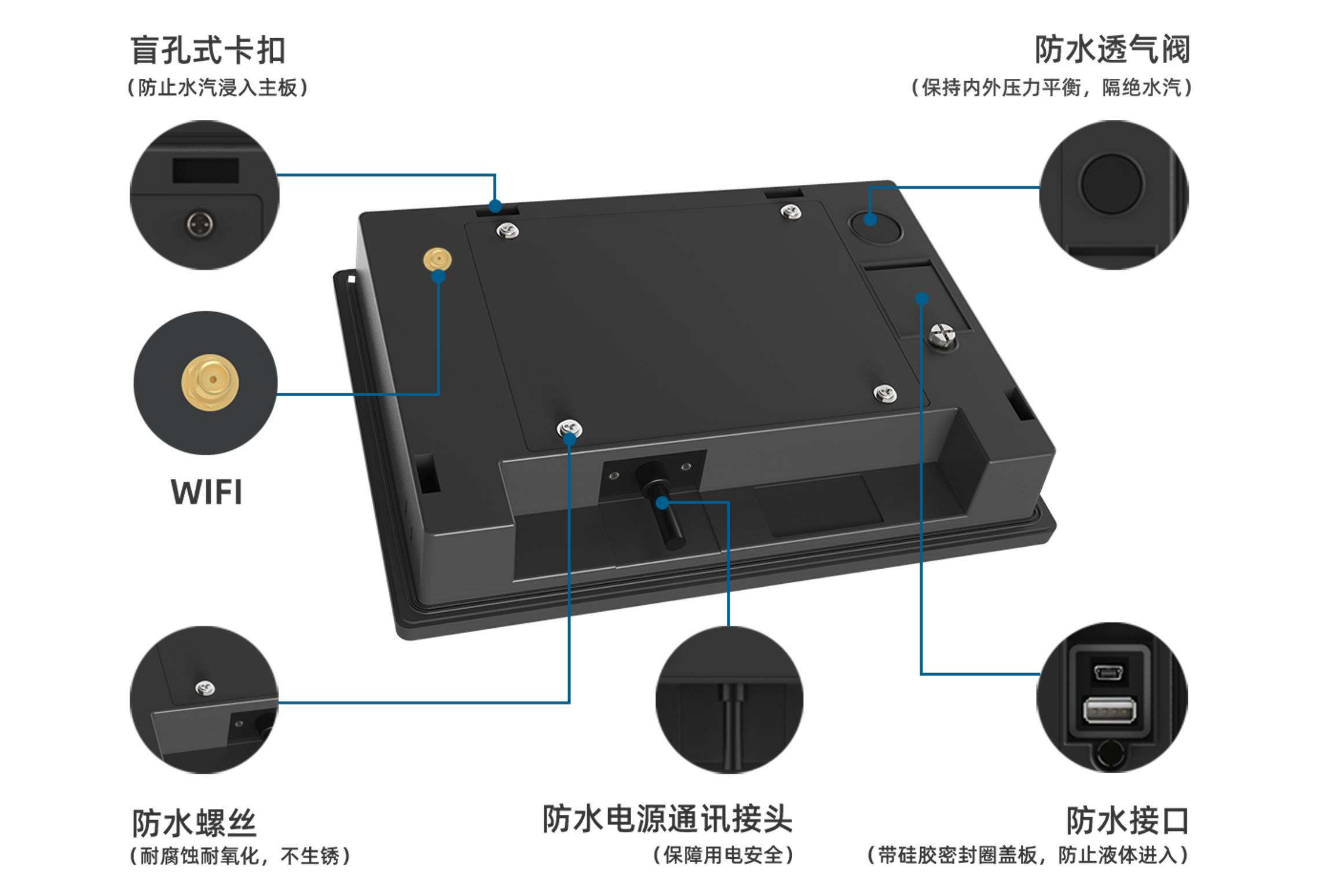

该型号最大的亮点在于整机 IP67 防护等级，不仅能有效防止粉尘进入，更可在短时间内耐受浸水，特别适用于食品加工、饮料灌装、清洗设备、户外机柜、船舶机械等需要频繁用水冲洗或高湿度的场合。外壳采用工程塑料 ABS+PC，结构坚固，外形尺寸 204×148×36 mm，开孔尺寸 192×138 mm，重量约 700g，安装便捷。
在通信方面，SK-070QF-W 内置 WiFi 模块，无需外接扩展即可实现无线联网，方便与上位机、云平台或移动终端进行数据交互。同时提供 COM1（RS485）串行接口，支持主流工业设备的连接。设备配有 USB 下载口与 U 盘口，便于工程文件上下载及外接扫码枪、鼠标、键盘等 USB 设备。电源采用 DC 12–24V 宽压输入（±15%），功耗仅 4W，静电防护等级达 ±8kV（4 级），优于常规型号，进一步增强了在恶劣电气环境下的稳定性。
安全性方面，SK-070QF-W 内置多种保密机制，有效保护用户程序与数据。整机通过 FCC（Class A）与 CE 认证，符合 EN55032 和 EN55035 标准，耐压测试 1000V AC，1 分钟。工作环境温度 -20℃ 至 55℃（无冻结），湿度 5~95%RH（无冷凝），防震度 10~25Hz（XYZ 方向 2G/30 分钟），适应能力强。
配套组态软件为 SKTOOL，开发界面友好，功能全面。SK-070QF-W 是潮湿、多水、高粉尘等特殊工业现场的理想 HMI 选择，兼顾防护性能与无线物联能力。
端口定义 | |||
通讯电缆 | 颜色 | COM1:RS485 | 电源 |
| 白 | B |
|
蓝 | A |
| |
红 | 24V | ||
黑 |
| GND | |
USB | |||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | |
产品参数
结构与环境 | 尺寸（mm） | 204× 148 × 36 | 显示 | 分辨率（像素） | 800x480/1024x600 | |
开孔尺寸（mm） | 192× 138 | 对比度 | 400:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 700 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | CortexA7 1GHz.双核 | |||
电源 | 功耗（w） | 4 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 4级±8kV | |||||
| ||||||
接口 | 网络模块 | 内置WIFI | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
USB下载口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
U盘口 | YES | CE认证 | 符合EN55032和EN55035标准 | |||
串行接口 | COM1:RS485 | 防护等级 | IP67(整机） | |||
接线端口 | NO | 软件 | 组态软件 | SKTOOL |
产品规格
