EA-070B
EA-070B人机界面采用Linux系统，搭载工业级Cortex A7处理器（最高1GHz），配备128MB FLASH与128MB DDR3，支持U盘扩展。显示1677万真彩色，支持RS232/422/485通讯、USB下载及U盘组态更新，内置多重安全机制。通过FCC、Class A、CE认证，运行稳定、安全可靠，适用于各类工业自动化场景。
产品特点
显控科技推出的EA-070B人机界面，是一款基于Linux操作系统开发的工业级触控终端，专为现代工业自动化场景设计。其系统底层具备高稳定、高效率、高安全与高可靠性的特点，能够适应严苛的工业环境，为用户提供长期流畅的运行保障。
该设备搭载工业级高性能Cortex A7处理器，主频最高可达1GHz，配合128MB FLASH与128MB DDR3内存组合，确保程序响应迅速、数据读写稳定。同时，设备支持外部U盘存储扩展，方便大容量项目文件或数据日志的保存与转移。
在显示方面，EA-070B采用1677万真彩色显示技术，画面细腻、色彩真实，能够清晰呈现复杂的工艺界面与动态图形，提升操作体验与监控效率。
通讯能力是该产品的突出优势之一。它支持多种主流通讯方式，包括RS232、RS422、RS485，可灵活适配不同品牌的控制设备与仪表，便于系统集成与升级。此外，设备支持USB下载与U盘更新组态，极大简化了程序部署与维护流程，缩短工程调试时间。
为保障用户数据与工程安全，EA-070B内置多种保密机制，从多个层面防止非法访问与信息泄露，让工业应用更加安心可靠。
产品已通过FCC、Class A及CE等国际认证，质量与电磁兼容性均达到行业标准。同时，显控科技提供完善的技术支持与可靠的售后服务，研发中心位于深圳南山，生产基地设在深汕合作区，确保产品交付与持续服务。
EA-070B以其稳定性能、丰富接口、安全机制与良好显示效果，成为工业人机交互领域的理想选择。
接线定义
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM:RS232 | COM:RS422 | COM:RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 205x145x40 | 显示 | 分辨率（像素） | 800x480 | |
开孔尺寸（mm） | 192x138 | 对比度 | 450:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 500g | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 4.5 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | NO | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |

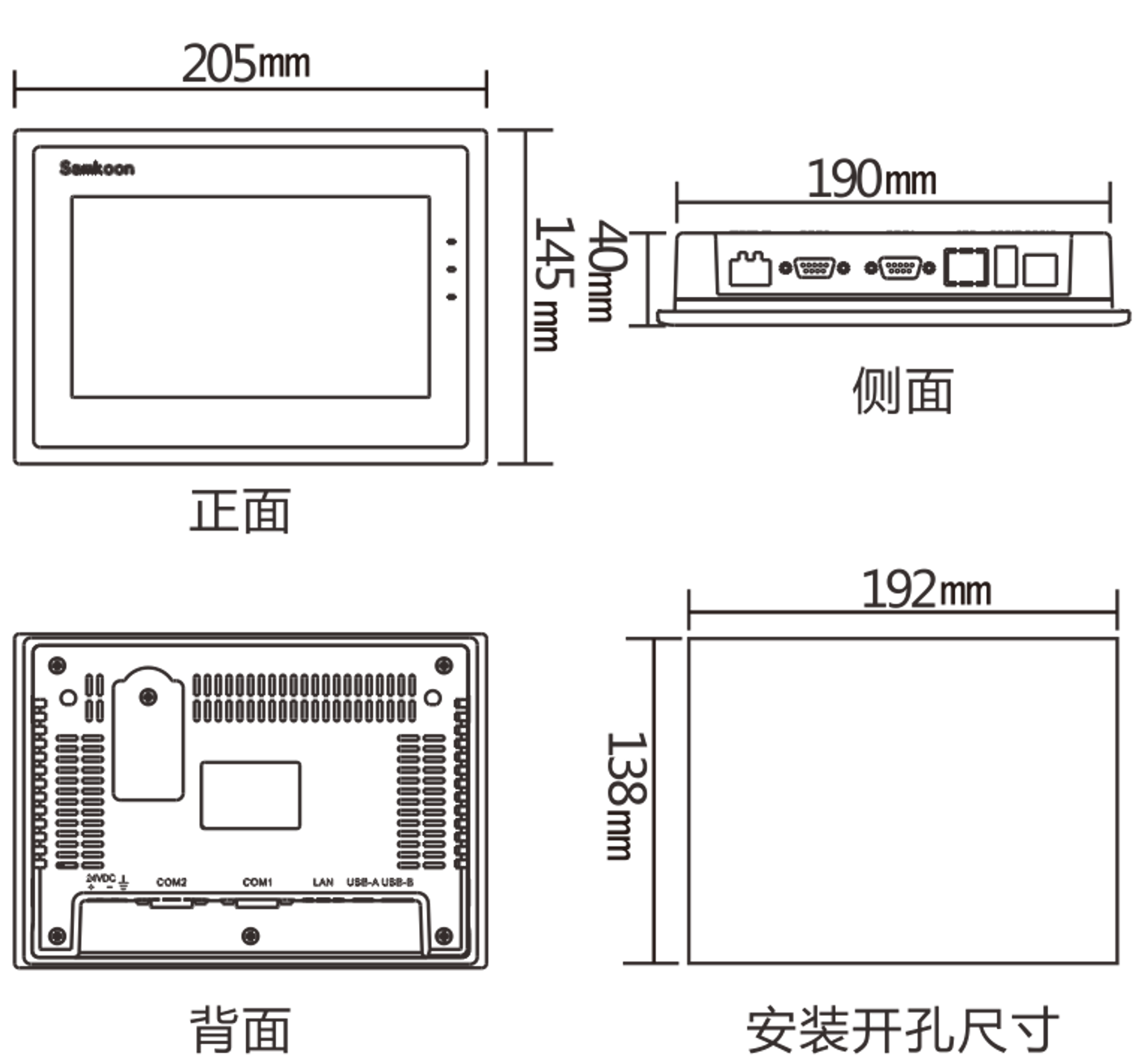

产品规格
