EA-043A-Q
EA-043A-Q是一款基于Linux系统的工业级人机界面，搭载双核Cortex A7处理器（最高1GHz）及128MB内存+128MB闪存，运行高效稳定。配备4.3英寸高亮真彩屏（480×272，1677万色），支持RS232/422/485通讯、USB下载及U盘更新组态。前面板达IP65防护等级，通过FCC、CE认证，工作温度-20℃~55℃。采用SATOOL组态软件，操作便捷，适用于多种工业自动化场景。
产品特点
在硬件配置方面，EA-043A-Q搭载工业级Cortex A7双核处理器，主频最高可达1GHz，配合128MB DDR3内存与128MB FLASH存储，能够流畅运行复杂组态工程，并支持外部U盘扩展存储，方便数据交换与程序更新。设备配备4.3英寸高亮度真彩显示屏，分辨率为480×272，显示色彩高达1677万色，对比度400:1，亮度400 cd/m²，画面清晰细腻，即使在光线较强的工业环境中也能获得良好的可视效果。触摸面板采用4线高精度电阻式触摸板，响应灵敏，操作精准。
在通讯与接口方面，EA-043A-Q提供丰富的连接方式：支持RS232、RS422、RS485等多种串行通讯协议，便于与PLC、仪表、变频器等现场设备灵活组网。设备还配备USB下载口，可用于连接电脑进行工程文件的上传与下载，同时支持U盘更新组态，极大提升了调试与维护的便捷性。
产品的结构设计充分考虑了工业现场的使用需求。整机尺寸为138mm×86mm×38mm，开孔尺寸仅为132mm×80mm，重量约200克，结构紧凑，安装方便。外壳采用工程塑料ABS+PC材质，前面板防护等级达到IP65，具备良好的防尘、防水能力，适合恶劣环境使用。工作环境温度范围为-20℃至55℃，湿度5%~95%RH（无冷凝），并具备10~25Hz（XYZ方向2G/30分钟）的抗震能力，表现出优异的耐候性与可靠性。
在安全与认证方面，EA-043A-Q通过了FCC Class A、CE（EN55032和EN55035标准）认证，并经过1000V AC耐压测试及±6kV静电等级测试，确保产品在复杂电磁环境下的稳定运行。同时，产品内置多重保密机制，进一步提升了系统与数据的安全性。
软件方面，该型号支持显控科技自主研发的SATOOL组态软件，界面友好，功能强大，支持快速工程开发与部署。整体而言，EA-043A-Q以其稳定性能、丰富接口、紧凑结构与高可靠性，成为工业自动化人机交互的理想选择。

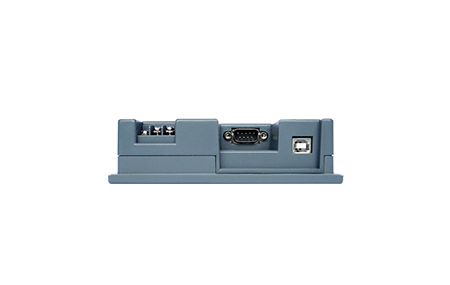

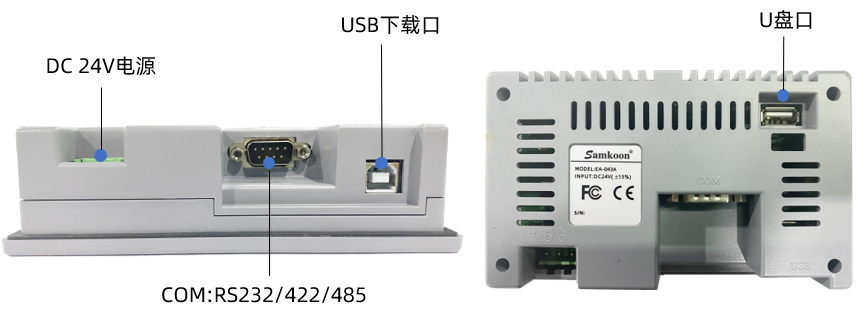

DB9F：串口端子 | ||||||
通讯端口9针公座管脚排列图 | 管脚 | COM:RS232 | COM:RS422 | COM:RS485 | ||
| 1 |
|
| |||
2 | RX |
| ||||
3 | TX |
| ||||
4 |
|
| ||||
5 | GND |
| ||||
6 |
| RX- | ||||
7 |
| RX+ | ||||
8 |
| TX- | B- | |||
9 |
| TX+ | A+ | |||
USB | ||||||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | ||||

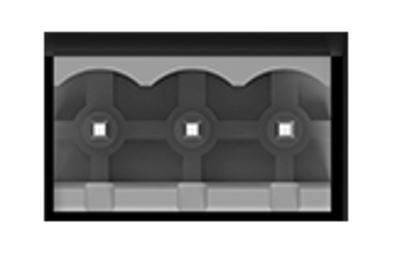

电源端子（Pin1~3 由左至右） | ||||||
 | Pin1：FG | Pin2：0V | Pin3：DC24V | |||
产品参数
结构与环境 | 尺寸（mm） | 138x86x38 | 显示 | 分辨率（像素） | 480 × 272 | |
开孔尺寸（mm） | 132× 80 | 对比度 | 400:1 | |||
显示尺寸 | 4.3"(16:9) | 亮度（cd/㎡） | 400 | |||
重量（g） | 200 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 3 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
接线端口 | NO | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SATOOL |
产品规格
