EA-035A-T
显控科技EA-035A-T是一款3.5英寸工业人机界面，搭载ARM9处理器（300MHz）及128MB大容量存储。配备26万色真彩液晶屏、高精度触摸板，显示清晰触控灵敏。集成RS232/422/485通讯，支持USB下载。宽压供电、低功耗设计，IP65防护等级，通过CE/FCC认证，适应-20~55℃工作环境，安全可靠，适用于各类工业自动化场景。
产品特点
显控科技EA系列人机界面型号EA-035A-T是一款面向工业自动化控制领域的高性能触摸屏产品。该设备采用实时操作系统，具备安全、可靠的运行特性，能够满足各类严苛工业环境下的应用需求。
核心硬件方面，EA-035A-T搭载工业级高性能ARM9处理器，主频最高可达300MHz，配合128MB FLASH大容量存储与64MB内存，确保程序运行流畅、数据存储充足。设备配备3.5英寸高亮度真彩液晶屏，分辨率为320×240像素（4:3比例），显示色彩达26万色，对比度高达400:1，亮度为350 cd/m²，画面清晰细腻，视觉体验出色。屏幕采用4线高精度电阻式触摸面板，触控灵敏、响应迅速，背光模块采用长寿命LED，稳定耐用。
在通讯与扩展能力上，产品内置单COM口，集成RS232/RS422/RS485多种通讯方式，可灵活适配不同PLC及现场总线设备。支持通过USB下载口连接电脑，方便用户进行工程文件的上传与下载，极大提升开发调试效率。此外，产品内置多重保密机制，有效保护用户程序及数据安全。
电气与结构设计同样出色。EA-035A-T支持DC 12~24V宽压供电，典型功耗仅3W，节能高效。外壳采用工程塑料ABS+PC材质，整机尺寸86mm×86mm×40.5mm，开孔尺寸69mm×69mm，重量仅140g，结构紧凑，便于嵌入式安装。前面板防护等级达IP65，可有效防尘防水，适应恶劣工况。产品通过FCC（Class A）、CE（EN55032/EN55035）认证，并经过1000V AC耐压测试，静电等级达2级（±4kV），可靠性有充分保障。工作温度范围-20℃~55℃，湿度5~95%RH（无冷凝），防震性能满足10~25Hz（XYZ方向2G/30分钟），适用于多种工业现场。
软件方面，配套显控科技自主开发的SATOOL组态软件，界面友好、功能丰富，帮助用户快速构建人机交互界面。整体而言，EA-035A-T是一款性能均衡、接口丰富、安全可靠的工业人机界面产品。

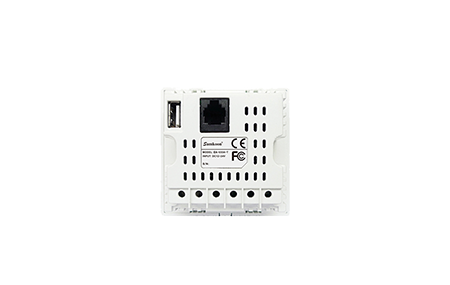

接线定义
RJ25 | |||
| 管脚# | PLC[POWER]功能 | PLC[RS485]功能 |
1 | 12V/24V | ||
2 | 12V/24V | ||
3 | GND | ||
4 | GND | ||
5 | 数据- | ||
6 | 数据+ | ||

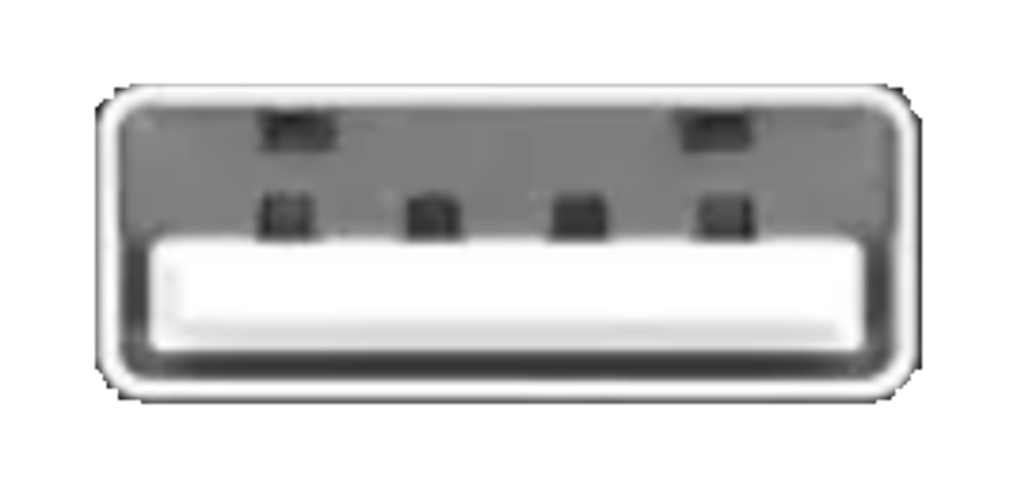

USB | |||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | |
产品参数
结构与环境 | 尺寸（mm） | 86x86x40.5 | 显示 | 分辨率（像素） | 320x240 | |
开孔尺寸（mm） | 69x69 | 对比度 | 400:1 | |||
显示尺寸 | 3.5"(4:3) | 亮度（cd/㎡） | 350 | |||
重量（g） | 140 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 26万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 64M DDR2 | ||
外壳材料 | 工程塑料ABS+PC | CPU | ARM9 300MHz | |||
电源 | 功耗（w） | 3 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 2级 ± 4kV | |||||
其他参数 | FCC兼容性 | 符合FCC,ClassA | 接口 | USB下载口 | YES | |
耐压测试 | 1000V AC，1分钟 | U盘口 | NO | |||
CE认证 | 符合EN55032和EN55035标准 | 串行接口 | COM:RS485 | |||
防护等级 | IP65(前面板） | 网络接口 | NO | |||
软件 | 组态软件 | SATOOL |
