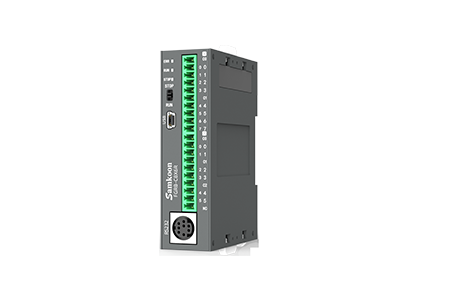

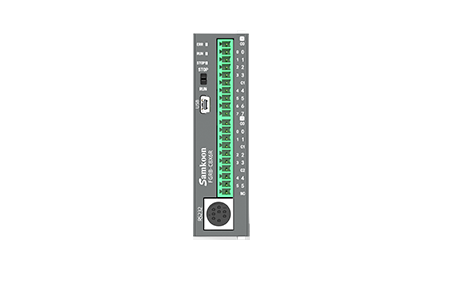

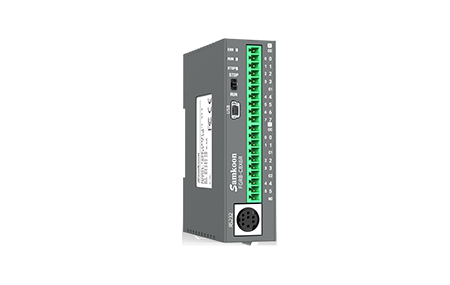

FGRB-C8X6R(主模块)
显控科技FGRB-C8X6R是一款MINI型高性能PLC，采用编译型架构，运行速度远超解释型产品。提供多层次密码保护和机器码下载，严防反向编译。支持插补、CAD导入及电子凸轮功能，具备多段高速计数中断。配备RS232、RS485和USB接口，支持Modbus通信。8路晶体管输入、6路继电器输出，存储区达2万步，断电保持16KB。体积小巧、可靠性高，配套SamSoar II软件，适用于各类工业自动化控制场景。
产品特点
该PLC具备强大的运动控制能力，支持插补及CAD导入功能，并可实现电子凸轮控制，满足精密加工、包装机械等领域的复杂轨迹控制需求。此外，设备支持多段高速计数目标值中断，提升计数应用的灵活性与实时性。
通信接口丰富，配备RS232、RS485及USB接口，支持自由口协议与标准Modbus通信，便于与多种外部设备互联。用户程序存储区支持2万步以上，并配有16KByte断电保持存储区，确保关键数据可靠保存。
在输入输出配置上，FGRB-C8X6R提供8路晶体管输入（支持SINK/SOURCE漏型/源型切换）和6路继电器输出。继电器输出可承受最大感性负载80VA，电阻负载单点2A、单端4A，输出电压范围＜250V AC或30V DC，适应多种负载类型。高速计数与脉冲输出功能为定位控制提供基础支持。

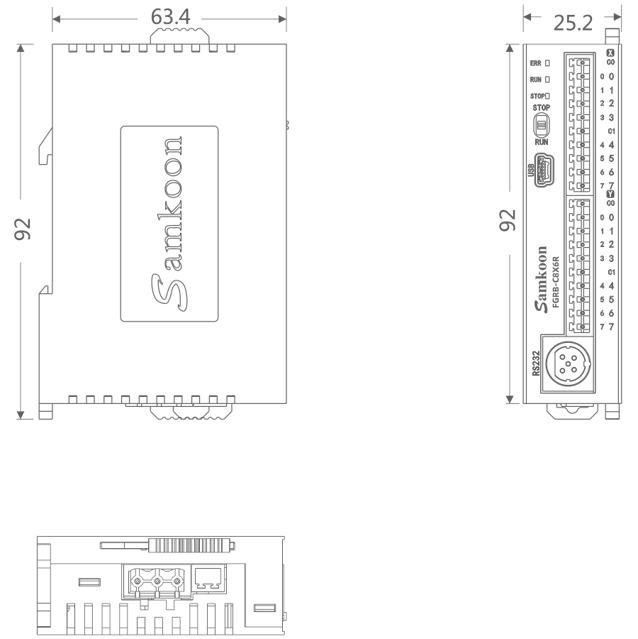

产品结构紧凑，尺寸仅为25.2mm×92mm×63.4mm，重量102g，便于安装于狭小空间。工作环境温度0℃~55℃，湿度5~95%RH（无冷凝），防震度达10~25Hz（XYZ方向2G/30分钟），适用于工业现场。供电电源DC24V±20%，功耗仅1.5W，节能高效。此外，设备符合FCC Class A兼容性、CE认证（EN55032和EN55035标准），耐压测试1000V AC/1分钟，防护等级IP30，具备良好的电磁兼容性与安全性。
接口方面，提供mini232、RS485及USB设备口，支持程序上下载与在线监视。配备拨码开关，可灵活切换RUN/STOP状态。内部电池采用CR2032锂电池，方便更换维护。配套SamSoar II上位软件，编程调试便捷高效。
总体而言，FGRB-C8X6R以其高速运算、严密安全、运动控制丰富、通信灵活及紧凑可靠等特性，成为小型自动化设备的理想控制核心。

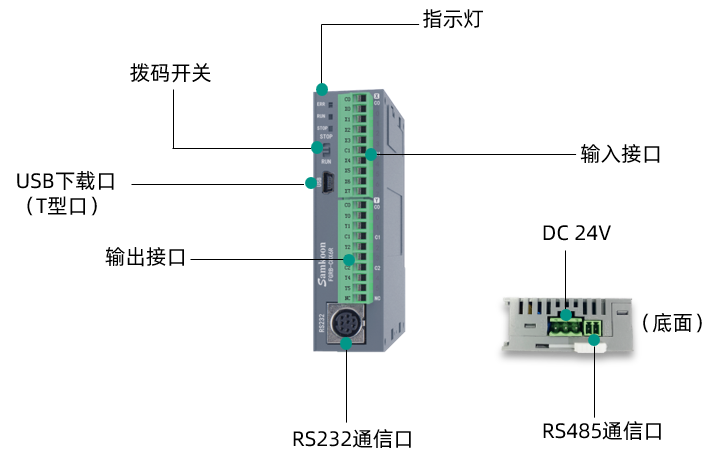

端口说明
串口管脚定义
MD8M（RS232） | |||
| 5 | TX | |
4 | RX | ||
3 | GND | ||
RS485 | |||
 | A+ | B- | |
USB下载口 | |||
 | 连接电脑和PLC，用作程序的上传下载 | ||
产品维护
更换电池 | ||
 | 电池位置： FGR系列PLC内部的电路板上 | 电池规格： CR2032 3V 锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数
结构与环境 | 尺寸（mm） | 25.2x92x63.4 | 输出参数 | 最大感性负载 | 80VA | |
重量（g） | 102 | 最大电阻负载 | 单点2A，单端4A | |||
工作环境温度 | 0°C~55°C(无冻结) | 脉冲输出 | NO | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 6 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 继电器 | |||
电源 | 功耗（w） | 1.5 | 输出电压 | <250VAC，30VDC | ||
供电电源 | DC24V±20% | 接口 | RS232 | 1个 mini232接口，支持上下载，监视，串口通信 波特 率 1200Bps ～ 115200Bps | ||
输入参数 | 高速计数 | 无 | RS485 | 1个RS485支持串口通信 波特率 4800Bps ～115200Bps | ||
AB相计数 | 无 | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 8 | |||||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子 S/S及外部共线的接线来变换 | |||||
输入信号电压 | DC24V±20% | |||||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoarII | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 |
产品规格
