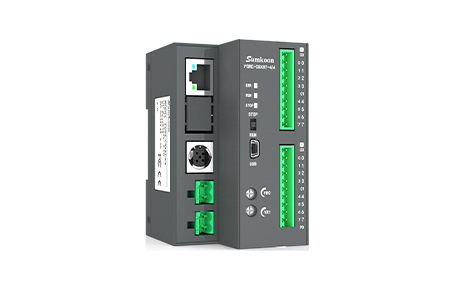

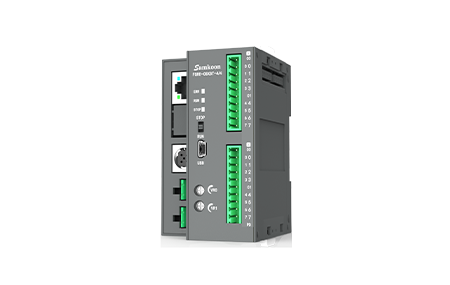

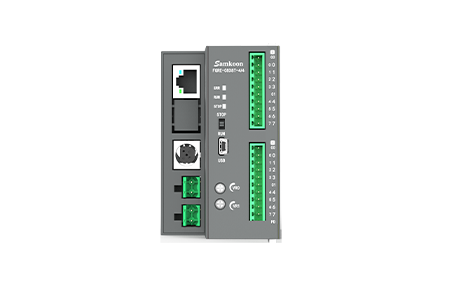

FGRS-C8X8T(主模块)
显控科技FGRS-C8X8T-4/4 MINI型PLC是一款高性能紧凑型控制器。采用编译型架构，运行速度快；支持多级密码保护与机器码下载，确保程序安全。具备4路200KHz脉冲输出与高速计数，支持插补、电子凸轮及多段高速计数中断。集成RS232、RS485及USB口，支持Modbus。8点输入/8点NPN输出，DC24V供电，体积小巧，适配SamSoar II软件，易于开发与维护。
产品特点
显控科技FGR系列MINI型PLC型号FGRS-C8X8T-4/4，是一款高性能、高安全性的紧凑型可编程逻辑控制器，专为空间有限且对控制性能要求严苛的工业自动化场景设计。该产品采用编译型架构，直接执行底层代码，运行速度达到解释型架构的10倍以上，确保实时控制与高效响应。
在数据安全方面，FGRS-C8X8T-4/4提供了多层次保护机制：支持上载、下载、监视密码、禁止上载、文件夹密码、子程序密码及函数功能块密码，并采用机器码下载方式，无法反向编译，有效保护用户知识产权。
运动控制功能强大，支持插补与CAD导入，具备电子凸轮功能，满足复杂轨迹控制需求。同时支持多段高速计数目标值中断，提升计数应用的灵活性与精度。脉冲输出与高速计数各提供4路，每路最高频率200KHz，AB相计数亦可达200KHz，胜任精密定位与速度测量任务。
通信接口丰富，集成RS232、RS485及USB设备口，支持自由口协议及标准Modbus通信，便于与上位机、触摸屏、变频器等设备互联。用户程序存储区支持2万步以上，并配备16KByte断电保持存储区，保障关键数据的持久保存。
硬件规格方面，整机尺寸仅25.2mm×92mm×63.4mm，重量102g，结构紧凑。供电支持DC24V±20%，功耗仅1.5W，节能稳定。工作环境温度0℃~55℃，湿度5%~95%RH（无冷凝），防震度达10~25Hz（XYZ方向2G/30分钟），适应多种工业现场。开关量输入8点，支持SINK/SOURCE（漏型/源型）接线，灵活适配不同传感器；输出为8点晶体管NPN型，单点最大电阻负载0.3A，最大感性负载12VA，输出电压范围6~30VDC。产品防护等级IP30，符合FCC Class A兼容性、1000V AC耐压测试及EN55032、EN55035标准CE认证，品质可靠。配套SamSoar II上位软件，提供便捷的编程、下载与在线监视体验。
端口说明
串口管脚定义
MD8M（RS232） | |||
| 5 | TX | |
4 | RX | ||
3 | GND | ||
RS485 | |||
 | A+ | B- | |
USB下载口 | |||
 | 连接电脑和PLC，用作程序的上传下载 | ||
产品维护
更换电池 | ||
 | 电池位置： FGR系列PLC内部的电路板上 | 电池规格： CR2032 3V 锂电池 |
拨码开关 | ||
 | 当拨码开关处于RUN时，程序运行中 | 当拨码开关处于STOP时，程序停止运行 |
产品参数
结构与环境 | 尺寸（mm） | 25.2x92x63.4 | 输出参数 | 最大感性负载 | 12VA | |
重量（g） | 102 | 最大电阻负载 | 单点最大0.3A | |||
工作环境温度 | 0°C~55°C(无冻结) | 脉冲输出 | 4路分别最高200KHz | |||
工作环境湿度 | 5~95%RH(无冷凝） | 开关量输出 | 8 | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 输出类型 | 晶体管/NPN | |||
电源 | 功耗（w） | 1.5 | 输出电压 | 6～30VDC | ||
供电电源 | DC24V±20% | 接口 | RS232 | 1个 mini232接口，支持上下载，监视，串口通信 波特 率 1200Bps ～ 115200Bps | ||
输入参数 | 高速计数 | 4路分别最高200KHz | RS485 | 1个RS485支持串口通信 波特率 4800Bps ～ 115200Bps | ||
AB相计数 | 2路最高200KHz | USB设备口 | 支持上下载，在线监视 | |||
开关量输入 | 8 | |||||
输入接线 | 支持SINK/SOURCE（漏型/源型），借由内部共点端子 S/S及外部共线的接线来变换 | |||||
输入信号电压 | DC24V±20% | |||||
| ||||||
其他参数 | FCC兼容性 | 符合FCC,Class A | 软件 | 上位软件 | SamSoarII | |
耐压测试 | 1000V AC，1分钟 | |||||
CE认证 | 符合EN55032和EN55035标准 | |||||
防护等级 | IP30 |
产品规格
