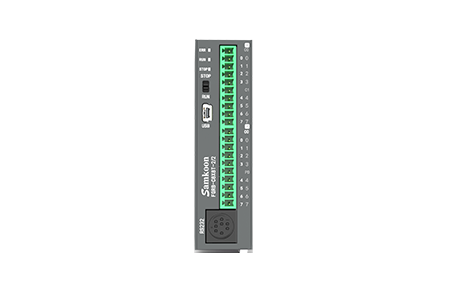

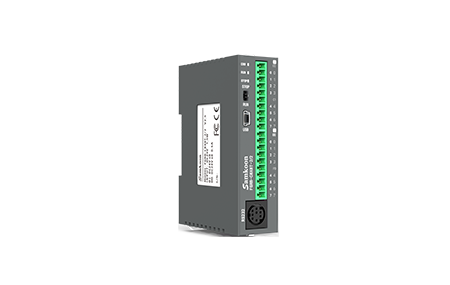

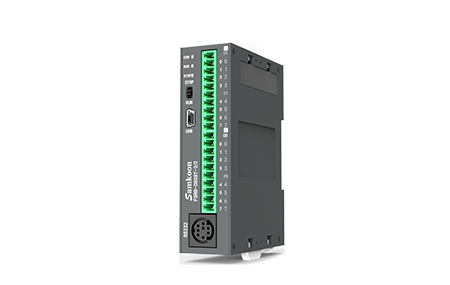

FGRB-C8X8T-2/2是深圳市显控科技股份有限公司推出的一款高性能MINI型可编程逻辑控制器（PLC），属于FGR系列。该产品采用先进的编译型构架，直接执行底层机器码，程序运行速度是传统解释型PLC的10倍以上，同时支持机器码下载，具备极高的程序安全性与反编译防护能力。在软件安全方面，提供上载、下载、监视密码、禁止上载、文件夹密码、子程序及函数功能块密码等多重保护机制，充分保障用户知识产权。

该PLC本体尺寸仅为25.2mm×92mm×63.4mm，重量约102g，结构紧凑，非常适合安装空间有限的自动化设备。其供电电源为DC24V±20%，宽压输入适应工业现场波动，工作环境温度0℃~55℃，湿度5%~95%RH无冷凝，并具备10~25Hz（2G/30分钟）的抗震能力，防护等级IP30，能够稳定运行于多种工业环境。

在控制性能上，设备提供8点开关量输入和8点晶体管（NPN）输出，输出最高频率达200kHz，可实现高速脉冲控制。同时集成2路独立高速计数通道（最高200kHz）和1路AB相计数通道（最高200kHz），支持多段高速计数目标值中断，满足精确定位与速度测量需求。通信接口丰富，包括mini232、RS485及USB设备口，支持自由口协议与Modbus通信，方便与上位机、触摸屏、变频器等设备连接。用户程序存储区支持2万步以上，并配备16kByte断电保持存储区，确保关键数据不丢失。

此外，该PLC支持插补及CAD导入功能，具备电子凸轮能力，可满足复杂运动控制场景。配套上位软件SamSoar II，编程调试便捷高效。产品符合FCC Class A、CE（EN55032/EN55035）标准，并通过1000V AC耐压测试，品质可靠。同时，显控科技提供丰富的数字量、模拟量扩展模块（如温度模块PT100/热电偶等），方便用户按需灵活扩展。

综上，FGRB-C8X8T-2/2是一款集高速处理、多重安全、小巧灵活、通信强大于一体的MINI型PLC，广泛适用于包装、电子制造、机床、机器人等工业自动化领域。

端口说明

串口管脚定义

MD8M（RS232）
	5	TX
	4	RX
	3	GND
RS485
	A+		B-
USB下载口
	连接电脑和PLC，用作程序的上传下载

产品维护

更换电池
	电池位置： FGR系列PLC内部的电路板上	电池规格： CR2032 3V 锂电池
拨码开关
	当拨码开关处于RUN时，程序运行中	当拨码开关处于STOP时，程序停止运行

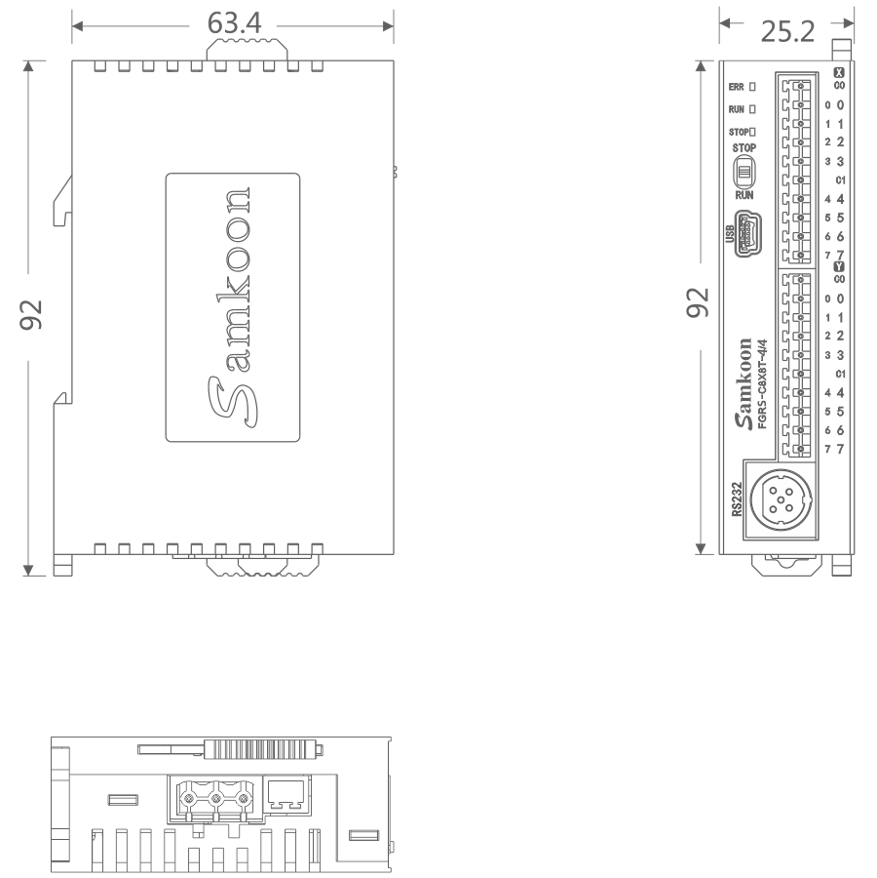

结构与环境	尺寸（mm）	25.2x92x63.4		输出参数	最大感性负载	12VA
	重量（g）	102			最大电阻负载	单点最大0.3A
	工作环境温度	0°C~55°C(无冻结)			脉冲输出	4路分别最高200KHz
	工作环境湿度	5~95%RH(无冷凝）			开关量输出	8
	防震度	10～25HZ(XYZ方向2G/30分钟）			输出类型	晶体管/NPN
电源	功耗（w）	1.5			输出电压	6～30VDC
	供电电源	DC24V±20%		接口	RS232	1个 mini232接口，支持上下载，监视，串口通信 波特 率 1200Bps ～ 115200Bps
输入参数	高速计数	4路分别最高200KHz			RS485	1个RS485支持串口通信 波特率 4800Bps ～115200Bps
	AB相计数	2路最高200KHz			USB设备口	支持上下载，在线监视
	开关量输入	8
	输入接线	支持SINK/SOURCE（漏型/源型），借由内部共点端子 S/S及外部共线的接线来变换
	输入信号电压	DC24V±20%
其他参数	FCC兼容性	符合FCC,Class A		软件	上位软件	SamSoarII
	耐压测试	1000V AC，1分钟
	CE认证	符合EN55032和EN55035标准
	防护等级	IP30
