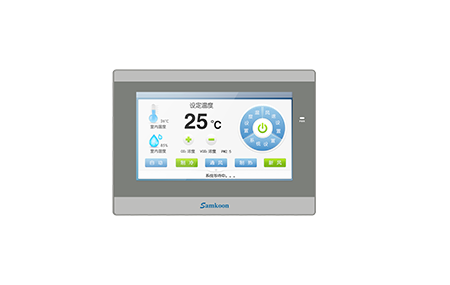

显控科技SE-070QC-1是一款基于Linux系统的高性能工业级人机界面（HMI），凭借其稳定、高效、安全、可靠的系统架构，为各类工业自动化应用提供卓越的交互体验。该设备搭载工业级高性能Cortex A7双核处理器，主频最高可达1GHz，配合128MB FLASH与64MB DDR3内存，确保程序运行流畅、响应迅速。同时，设备支持外部U盘存储扩展，方便用户灵活管理数据。

显示方面，SE-070QC-1配备7英寸高亮度真彩屏，分辨率为800×480像素，亮度高达450cd/m²，对比度为400:1，可显示6.5万种颜色，画面清晰细腻，色彩生动。采用4线高精度电阻式触摸面板，操作灵敏准确，满足工业环境下的频繁触控需求。

在接口与通信方面，该产品提供RS232串口、USB下载口以及U盘口，支持U盘更新组态、连接USB扫码枪、鼠标、键盘等外设，极大提升了工程部署与日常操作的便捷性。用户既可通过USB口与电脑上下载工程文件，也可利用U盘快速完成组态更新，显著提高工作效率。
硬件设计充分考虑工业现场复杂环境：采用工程塑料ABS+PC外壳，前面板防护等级达IP65，有效防尘防水；工作温度范围宽至-20℃～55℃，湿度5%～95%RH（无冷凝），并具备10～25Hz（2G/30分钟）的抗震能力；电源支持DC 12~24V宽压输入，功耗仅4W，节能且稳定；内置静电防护，等级达±6kV，保障设备在严苛电气环境下的可靠运行。
安全性方面，设备内置多种保密机制，从数据到通信均提供可靠保护。产品已通过FCC Class A、CE（EN55032和EN55035）等国际认证，并经过1000V AC耐压测试，品质可靠，符合全球主流市场的准入要求。搭配显控科技自主研发的SKTOOL组态软件，用户可轻松设计出功能丰富、界面美观的人机交互画面。

总而言之，SE-070QC-1以其强大的处理能力、出色的显示效果、丰富的接口、坚固耐用的结构以及完善的安全认证，成为工业自动化领域值得信赖的人机界面解决方案。

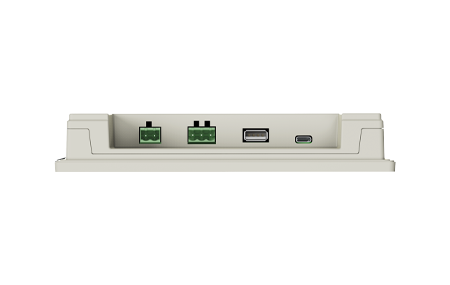

接线定义

接线端口（COM：232)
	A+		B-
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件

结构与环境	尺寸（mm）	203× 145 × 35		显示	分辨率（像素）	800x480
	开孔尺寸（mm）	192× 138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700（约）			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	6.5万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	64MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	Cortex A7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	DC12~24V
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	接线端口	COM:RS232			CE认证	符合EN55032和EN55035标准
软件	组态软件	SKTOOL
					防护等级	IP65(前面板）
