SK-102CW
SK-102CW 是显控科技 10.2 英寸高性能 HMI，基于 Linux 系统，Cortex A8 600MHz 处理器，256MB FLASH+128MB DDR3。10.2 英寸 1024×600 高亮真彩屏（500 cd/m²，1677 万色）。支持 RS232/422/485、CANbus、以太网及 WiFi，配备 USB 下载与 U 盘口。具备多重保密机制、IP65 前面板防护、±8kV 静电等级，通过 FCC、CE 认证，宽压供电（12–24V），功耗 7W，适用于多通讯接口的复杂工业场景。
产品特点
SK-102CW 基于成熟的 Linux 系统，搭载工业级 Cortex A8 处理器，主频最高 600MHz，配备 256MB FLASH 与 128MB DDR3 内存，存储空间更大，能够流畅运行复杂组态画面与逻辑控制任务，同时为工程文件与数据记录提供充足空间。10.2英寸 16:9 宽屏，分辨率高达 1024×600，显示 1677 万真彩色，亮度达到 500 cd/m²（高于常规型号），对比度 450:1，画面明亮细腻，即使在强光环境下依然清晰可读。采用 4 线高精度电阻式触摸面板，响应灵敏，操作准确，戴手套亦可正常使用。

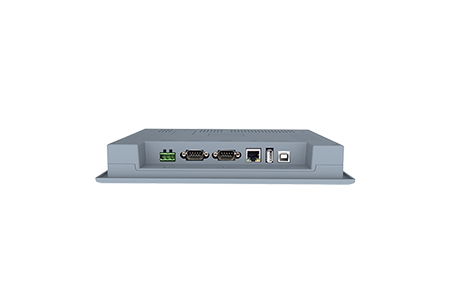

在通讯能力方面，SK-102CW 表现尤为突出。它提供 COM1 与 COM2 两个多功能串口，均支持 RS232、RS422、RS485 三种模式，可灵活适应不同现场设备。同时，设备原生集成 CANbus 接口，方便与工程机械、汽车电子、变频器等支持 CAN 协议的设备直接通信。此外，SK-102CW 还内置了以太网口与 WiFi 无线网络，用户既可连接工业以太网实现高速数据交换，也可通过 WiFi 便捷接入局域网或互联网。设备支持 USB 下载、以太网下载以及 U 盘更新组态，多种方式满足不同调试习惯。
安全性方面，SK-102CW 内置多种保密机制，有效保护用户程序与数据安全。电源采用 DC 12–24V 宽压输入（±15%），功耗仅 7W，静电防护等级高达 ±8kV（4 级），优于常规型号，进一步增强了在恶劣电气环境下的稳定性。整机通过 FCC（Class A）与 CE 认证，符合 EN55032 和 EN55035 标准，并经过 1000V AC 耐压测试，满足工业现场对抗干扰和可靠性的严格要求。
结构设计上，SK-102CW 采用工程塑料 ABS+PC 外壳，重量约 1000g，外形尺寸为 274×180×40 mm，开孔尺寸为 255×167 mm，安装便捷。前面板达到 IP65 防护等级，具备优异的防尘防水能力，可有效抵御现场飞溅的水滴和粉尘。工作环境温度范围为 -20℃ 至 55℃（无冻结），湿度 5~95%RH（无冷凝），并支持 10~25Hz、2G 的抗震性能，能够适应多种严苛工况。
配套组态软件为 SKTOOL，界面友好，功能全面，可快速构建专业的工业监控与操作界面。总体而言，SK-102CW 是一款集大屏高亮显示、多通讯接口（含 CAN、WiFi、以太网）与高可靠性于一体的人机界面产品，广泛适用于工程机械、汽车制造、智能装备等对通信多样性有较高要求的工业现场。
DB9F：串口端子 | |||||
通讯端口9针公座管脚排列图 | 管脚 | COM1 COM2: RS232 | COM1 COM2: RS422 | COM1 COM2: RS485 | COM1 COM2: CAN |
| 1 |
|
| CANL | |
2 | RX |
| |||
3 | TX |
| |||
4 |
|
| CANH | ||
5 | GND |
| GND | ||
6 |
| RX- | |||
7 |
| RX+ | |||
8 |
| TX- | B- | ||
9 |
| TX+ | A+ | ||
USB | |||||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | |||
产品参数
结构与环境 | 尺寸（mm） | 274x180x40 | 显示 | 分辨率（像素） | 1024x600 | |
开孔尺寸（mm） | 255x167 | 对比度 | 450:1 | |||
显示尺寸 | 10.2"(16:9) | 亮度（cd/㎡） | 500 | |||
重量（g） | 1000 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | CortexA8 600MHz | |||
电源 | 功耗（w） | 7 | 存储 | 256MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 4级±8kV | |||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1COM2:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
CAN接口 | YES | 防护等级 | IP65(前面板） | |||
网络接口 | 以太网 | 软件 | 组态软件 | SKTOOL | ||
4G | NO | |||||
WIFI | YES |
产品规格
