SK-102HS
显控科技SK-102HS是一款基于Linux系统的工业级人机界面，搭载600MHz Cortex A8处理器，配备128MB内存与128MB存储。10.2英寸真彩屏，分辨率1024×600，显示1677万色。支持RS232/422/485、以太网及USB下载，具备U盘扩展功能。IP65防护等级，宽温工作，通过FCC、CE认证。结构紧凑，功耗仅7W，配合SKTOOL组态软件，为工业现场提供稳定、高效的交互体验。
产品特点
显控科技SK-102HS是一款基于Linux系统的高性能工业人机界面（HMI），凭借稳定、高效、安全、可靠的系统架构，为各类工业自动化场景提供理想的可视化与操控解决方案。
该设备搭载工业级Cortex A8处理器，主频最高达600MHz，配合128MB DDR3内存与128MB FLASH存储，确保组态运行流畅、响应迅速。同时支持外部U盘扩展存储，数据管理更加灵活。显示方面，SK-102HS配备10.2英寸高亮真彩屏，分辨率为1024×600，亮度达500 cd/m²，对比度450:1，可呈现1677万种颜色，画面清晰细腻，即使在复杂光照环境下也能提供出色的可视效果。
在通信能力上，SK-102HS支持多种串行接口（RS232/RS422/RS485）以及以太网，并配备USB下载口与U盘接口，方便用户完成工程文件的上传、下载及组态更新。其全面的接口设计能够轻松连接PLC、变频器、仪表等主流工业设备，集成便捷、适配广泛。
可靠性方面，SK-102HS通过了FCC、Class A及CE认证，并具备IP65防护等级（前面板），有效防尘防水。工作温度范围-20℃～55℃，湿度5～95%RH（无冷凝），防震性能达到10～25Hz（XYZ方向2G/30分钟），静电防护等级4级（±8kV），可稳定运行于各种严苛工业现场。此外，产品还内置多重保密机制，提升系统安全性与数据保护能力。

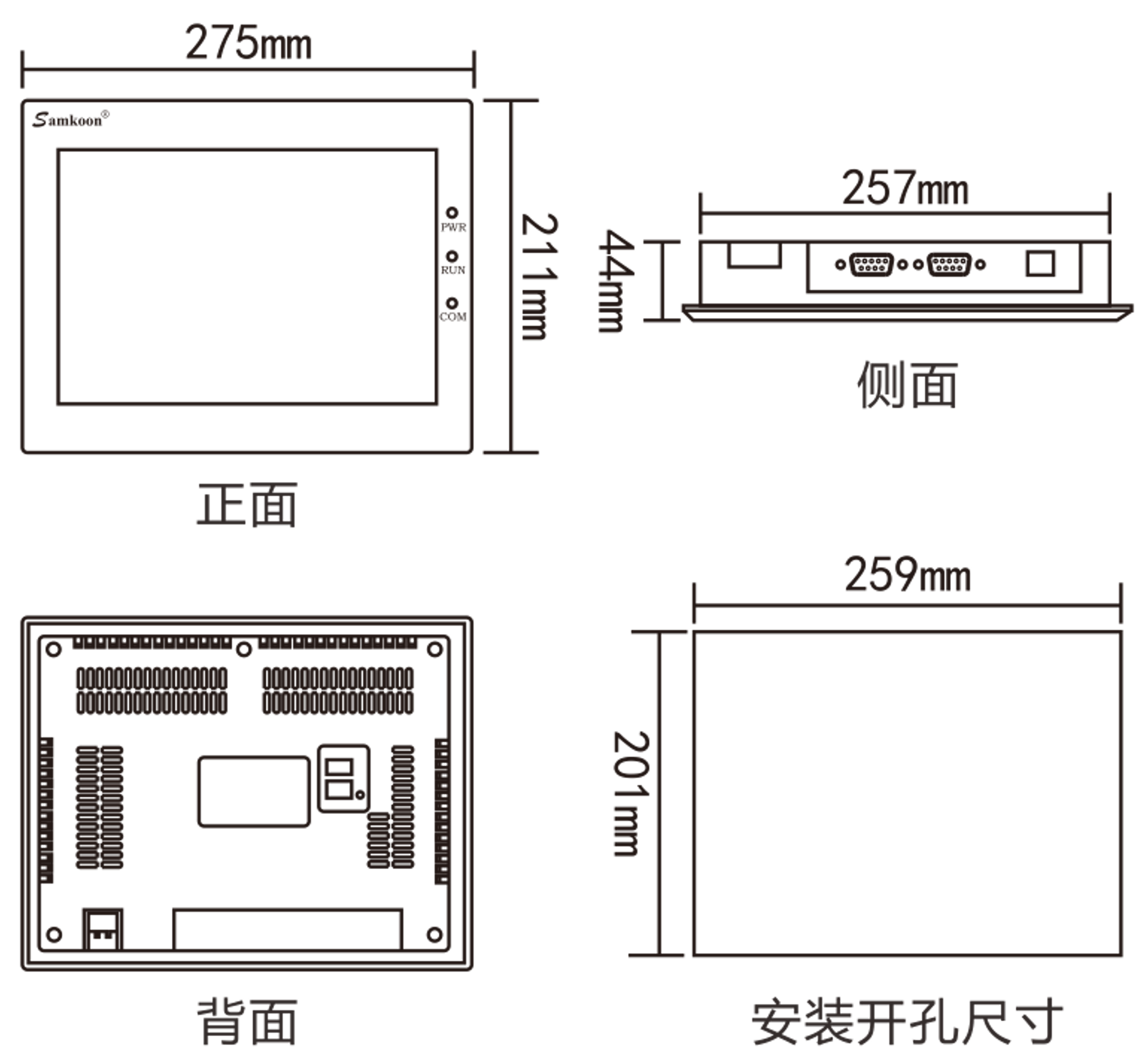

结构设计上，SK-102HS整机尺寸275mm×211mm×44mm，开孔尺寸259mm×201mm，重量约1050g，外壳采用工程塑料ABS+PC，兼顾强度与轻量化。供电支持DC 12~24V ±15%，功耗仅7W，节能高效。
配套组态软件SKTOOL，界面友好、功能全面，帮助用户快速开发个性化的人机交互界面。无论是设备监控、数据采集还是参数设置，SK-102HS都能提供稳定可靠的支撑，是工业自动化领域值得信赖的选择。
接线定义
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM1 COM2: RS232 | COM1 COM2: RS422 | COM1 COM2: RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用作工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 275x211x44 | 显示 | 分辨率（像素） | 1024x600 | |
开孔尺寸（mm） | 259x201 | 对比度 | 450:1 | |||
显示尺寸 | 10.2"(16:9) | 亮度（cd/㎡） | 500 | |||
重量（g） | 1050 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | CortexA8 600MHz | |||
电源 | 功耗（w） | 7 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 4级±8kV | |||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1COM2:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | 以太网 | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |
产品规格
