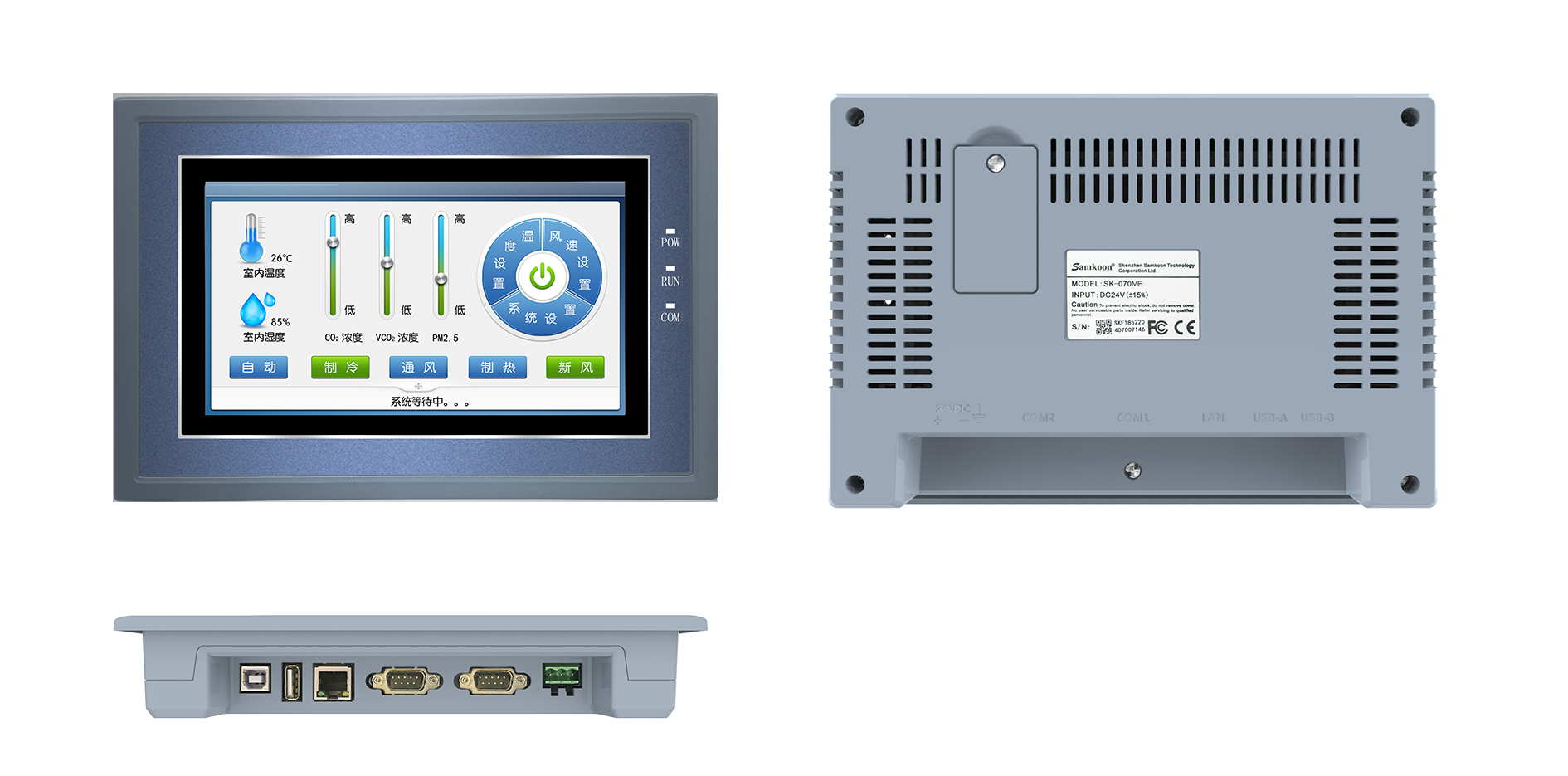

SK-070MS V3
SK-070MS V3是显控科技推出的工业级人机界面，基于Linux系统，搭载四核Cortex-A7处理器（主频800MHz），配备7英寸高亮真彩屏（800×480，1677万色）与高精度触摸面板。支持RS232/422/485、以太网及USB下载，具备U盘更新组态功能。防护等级IP65，宽温工作（-20~55℃），通过CE、FCC认证，稳定可靠，广泛适用于各类工业自动化场景。
产品特点
在存储方面，SK-070MS V3配备了128MB FLASH与128MB DDR3内存，并支持外部U盘扩展存储，方便用户进行数据备份、配方管理及日志记录。显示部分采用7英寸宽屏（16:9），分辨率为800×480，亮度达到450cd/m²，对比度为400:1，可显示1677万种真彩色，画面细腻鲜艳，即使在强光环境下也能清晰阅读。配合4线高精度触摸面板，操作灵敏、响应迅速，为用户带来流畅的人机交互体验。
通信能力是该产品的一大亮点。SK-070MS V3提供丰富的接口：COM1支持RS232/RS422/RS485全功能可切换，COM2可选配RS485，便于连接PLC、变频器、仪表等各类工业设备。同时，设备标配以太网口，支持远程监控与数据上云。程序下载可通过USB下载口或U盘完成，U盘还支持组态工程的离线更新，极大提升了维护便利性。
在可靠性设计上，SK-070MS V3表现尤为出色。采用工程塑料ABS+PC外壳，前面板防护等级达到IP65，可有效防尘防水，适应恶劣现场环境。工作温度范围-20℃至55℃，湿度5~95%RH（无冷凝），具备2G抗震动能力，并通过了FCC、Class A及CE认证，静电防护等级达到4级（±8kV），耐压测试1000V AC/1分钟，确保在复杂电磁环境下稳定运行。
此外，产品支持显控自研的SKTOOL组态软件，界面友好、功能强大，可快速构建工业监控界面。整体尺寸为205×145×40mm，开孔尺寸192×138mm，重量仅700g，便于嵌入式安装。无论是设备制造商、系统集成商还是终端用户，SK-070MS都能提供安全、高效、便捷的人机交互解决方案。
DB9F：串口端子 | |||||
通讯端口9针公座管脚排列图 | 管脚 | COM1:RS232 | COM1:RS422 | COM1:RS485 COM2:RS485（可选） | |
| 1 |
|
| ||
2 | RX |
| |||
3 | TX |
| |||
4 |
|
| |||
5 | GND |
| |||
6 |
| RX- | |||
7 |
| RX+ | |||
8 |
| TX- | B- | ||
9 |
| TX+ | A+ | ||
接线端口（COM3:485) | |||||
 | A+ | B- | |||
USB | |||||
 | USB下载口 | 连接电脑和HMI，用于工程文件的上传下载 | |||
产品参数

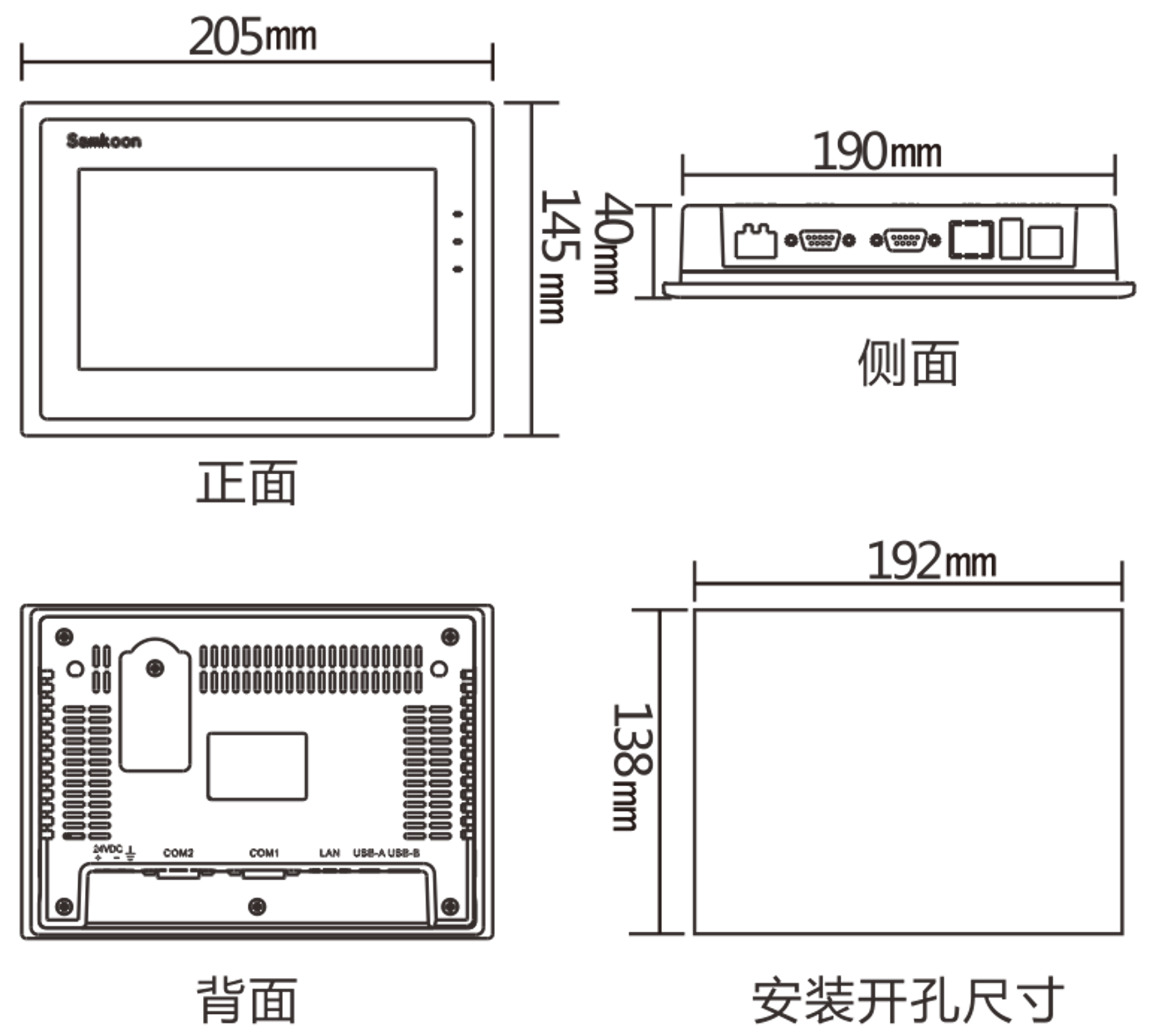

结构与环境 | 尺寸（mm） | 205x145x40 | 显示 | 分辨率（像素） | 800 × 480 | |
开孔尺寸（mm） | 192x138 | 对比度 | 400:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 700 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A8 600MHz | |||
电源 | 功耗（w） | 5 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 4级±8kV | |||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1:RS232/422/485 COM2:RS485（可选） | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | YES | 防护等级 | IP65(前面板） | |||
CAN接口 | NO | |||||
软件 | 组态软件 | SKTOOL |
