显控科技SK-102HE V3是一款基于Linux操作系统的工业级人机界面，凭借其稳定、高效、安全、可靠的系统架构，广泛应用于各类工业自动化控制场景。该设备搭载工业级高性能Cortex A8处理器，主频最高可达600MHz，配合128MB FLASH与128MB DDR3内存，能够流畅运行复杂组态工程，并支持通过外部U盘灵活扩展存储空间。

在显示方面，SK-102HE配备10.2英寸高亮真彩屏幕，分辨率为1024×600，显示颜色高达1677万种，色彩还原真实细腻；450 cd/m²的亮度和400:1的对比度确保在各类光照环境下均能清晰呈现画面。触摸面板采用4线高精度电阻式触摸技术，响应灵敏、定位准确，满足工业现场频繁操作需求。

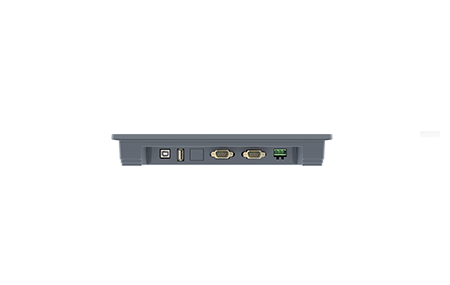

该设备提供丰富的通讯接口，包括COM1（支持RS232/RS422/RS485）和可选配的COM2（RS485），可灵活连接多种PLC、仪表及其他控制设备。同时，支持USB下载口和U盘口，用户既可通过USB线连接电脑完成工程文件的上传下载，也可直接使用U盘更新组态内容，操作便捷高效。U盘口还能兼容USB扫码枪、鼠标、键盘等外设，拓展应用场景。

SK-102HE V3在设计上充分考虑工业环境的严苛要求：工作温度范围-20℃至55℃，湿度5%~95%RH无冷凝，具备10~25Hz振动耐受能力（XYZ方向2G/30分钟），前面板防护等级达到IP65，有效防尘防水。外壳采用工程塑料ABS+PC材质，轻巧坚固，整机重量仅1050g，外形尺寸273×211×44mm，开孔尺寸259×201mm，便于安装。供电支持DC12~24V宽压输入（±15%），功耗仅7W，静电防护等级达4级（±8kV），并通过1000V AC耐压测试。产品符合FCC Class A、CE（EN55032和EN55035）标准，品质可靠。配套使用SKTOOL组态软件，方便用户快速开发专业人机交互界面。该设备由深圳市显控科技股份有限公司研发生产，以卓越性能为用户创造价值。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM1:RS422	COM1:RS485 COM2:RS485（可选）
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用作工程文件的上传下载
