SK-070MS 是显控科技（Samkoon）SK系列中的一款高性能人机界面产品，专为工业自动化控制场景设计。该设备基于稳定高效的 Linux 系统，搭载工业级 Cortex A8 处理器，主频高达 600MHz，配备 128MB FLASH 和 128MB DDR3 内存，并支持外部 U 盘存储扩展，能够流畅运行各类组态工程，满足多种工业应用需求。

SK-070MS 采用 7 英寸 16:9 宽屏，分辨率为 800×480，显示色彩高达 1677 万真彩色，亮度为 450 cd/m²，对比度达 400:1，画面清晰细腻，色彩还原真实。配备 4 线高精度触摸面板，操作灵敏、响应迅速。LED 背光模块设计，具备长寿命与低功耗特性。

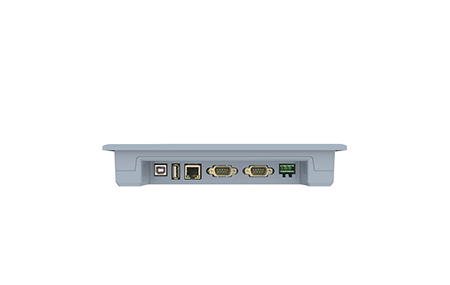

在接口与通讯方面，SK-070MS 提供丰富的连接选项：支持 RS232/RS485/RS422 多种串行通讯方式，配备以太网接口，便于接入工业网络。同时设有 USB 下载口和 U 盘口，支持连接 U 盘、USB 扫码枪、鼠标、键盘等外设，方便工程文件上传下载及现场数据交互。产品还预留 CAN 接口选项（本型号未标配），满足不同用户的扩展需求。

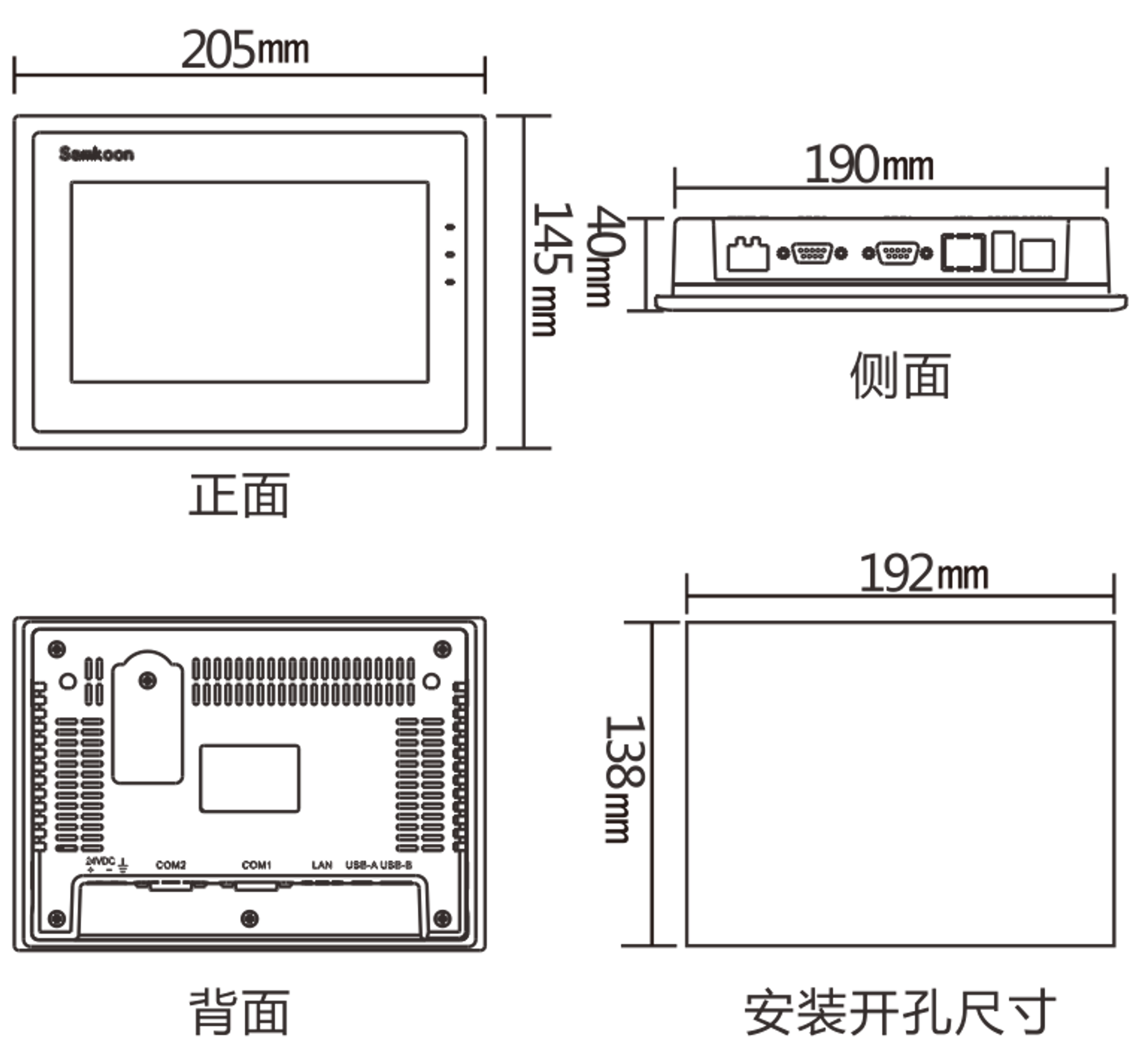

供电方面，SK-070MS 支持 DC 12~24V 宽压输入（±15%），功耗仅为 5W，节能高效。整机尺寸为 205×145×40 mm，开孔尺寸 192×138 mm，重量约 700g，采用工程塑料 ABS+PC 外壳，前面板防护等级达到 IP65，防尘防水，适应恶劣工业环境。工作温度范围为 -20°C 至 55°C，湿度 5~95%RH（无冷凝），防震性能满足 10~25Hz（2G/30分钟）要求，并具备 4 级±8kV 静电防护等级。

此外，SK-070MS 通过了 FCC、Class A、CE（EN55032/EN55035）等国际认证，耐压测试 1000V AC / 1 分钟，安全可靠。配套使用显控科技自主研发的 SKTOOL 组态软件，工程开发便捷高效。产品广泛应用于智能制造、设备控制、数据采集与监控等领域，是工业现场人机交互的理想选择。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1 COM2:RS232	COM1 COM2:RS422	COM1 COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用作工程文件的上传下载
