SK-070MW 是显控科技（Samkoon）SK系列中的一款高性能人机界面产品，专为工业自动化应用场景设计，兼顾稳定性、安全性与扩展性。该设备基于嵌入式 Linux 操作系统，系统运行稳定、高效，能够满足长时间连续工作需求。

核心硬件方面，SK-070MW 搭载工业级 Cortex A8 处理器，主频最高可达 600MHz，配合 256MB FLASH 和 128MB DDR3 内存，具备流畅的界面切换与数据处理能力。同时支持外部 U 盘存储，方便数据扩展与备份。

显示配置上，该机型配备 7 英寸（16:9）宽屏，分辨率为 800×480，采用 1677 万真彩色显示技术，色彩还原真实、细腻。屏幕亮度为 450 cd/m²，对比度 400:1，即使在光线较强的工业环境中也能清晰显示。触摸面板采用 4 线高精度电阻式触摸板，响应灵敏，操作可靠。

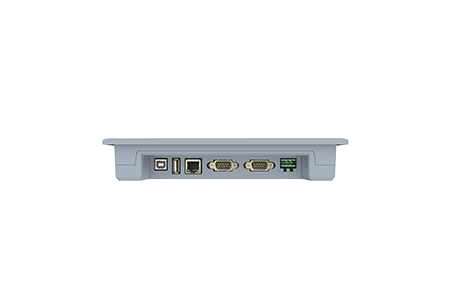

通信能力是 SK-070MW 的突出优势。它支持 RS232/RS422/RS485 多种串行通信方式，同时集成以太网口、WiFi 无线通信以及 CAN 总线接口，能够灵活连接各类 PLC、仪表、驱动器等工业设备。此外，设备提供 USB 下载口与 U 盘口，支持通过 USB 线、以太网或 U 盘更新组态工程，极大提升了现场维护与调试的便利性。

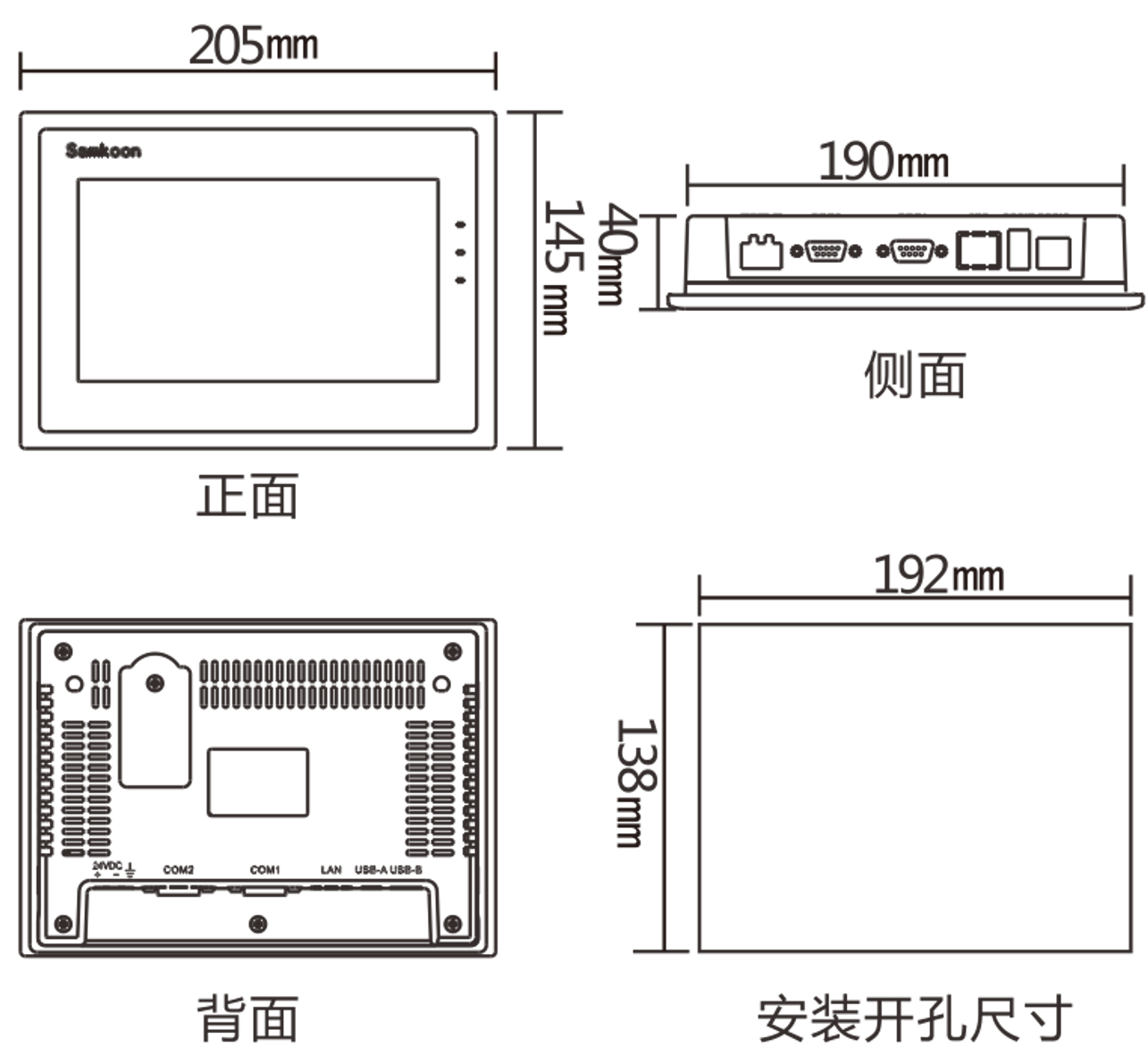

在电源与可靠性方面，SK-070MW 支持 DC 12~24V 宽压供电（±15%），功耗仅 5W，具备 4 级静电防护（±8kV），耐压测试达 1000V AC/1 分钟。前面板防护等级为 IP65，能有效防尘防水，适应恶劣工业现场。外壳采用工程塑料 ABS+PC 材料，整机重量约 700g，尺寸为 205×145×40mm，开孔尺寸 192×138mm，便于安装。

该产品已通过 FCC、Class A 及 CE（EN55032/EN55035）认证，符合国际电磁兼容与安全标准。配套使用 SKTOOL 组态软件，开发便捷高效。整体而言，SK-070MW 是一款集可靠硬件、丰富接口与友好显示于一体的高性价比工业 HMI 产品。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1 COM2: RS232	COM1 COM2: RS422	COM1 COM2: RS485	COM1 COM2: CAN
	1				CANL
	2	RX
	3	TX
	4				CANH
	5	GND			GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用做工程文件的上传下载
