SK-070ME
显控科技SK-070ME人机界面是一款基于Linux系统的高性能工业HMI。搭载600MHz Cortex A8处理器及128MB FLASH+128MB DDR3内存，显示7英寸1677万真彩色画面（800×480分辨率），亮度450 cd/m²。支持RS232/485/422通讯及USB下载/U盘扩展，配备高精度触摸面板，功耗仅5W，防护等级IP65，工作温度-20°C~55°C。通过FCC、CE认证，结构紧凑，稳定可靠，适用于各类工业自动化场景。
产品特点
显控科技SK-070ME是一款基于Linux操作系统的高性能工业人机界面（HMI），型号为SK-070ME，隶属于SK系列。该产品以系统稳定、高效、安全、可靠为核心设计理念，广泛适用于各类工业自动化控制场景。
SK-070ME搭载工业级高性能Cortex A8处理器，最高主频达600MHz，配合128MB FLASH与128MB DDR3内存，支持外部U盘存储扩展，确保流畅的组态运行与大容量数据处理能力。其7英寸高亮显示屏采用16:9宽屏比例，分辨率达800×480，显示1677万真彩色，亮度高达450 cd/m²，对比度400:1，即使在复杂光照环境下也能呈现清晰、鲜艳的画面。搭配4线高精度电阻式触摸面板，操作灵敏准确，满足工业现场频繁交互需求。
产品结构坚固，外壳采用工程塑料ABS+PC材料，前面板防护等级达IP65，可有效防尘防水。整机尺寸205×145×40 mm，开孔尺寸192×138 mm，重量仅700g，便于安装嵌入。工作环境温度范围-20°C~55°C，湿度5~95%RH（无冷凝），防震度达10~25Hz（XYZ方向2G/30分钟），适应恶劣工业现场。
SK-070ME已通过FCC Class A、CE（EN55032/EN55035）等国际认证，符合严苛的电磁兼容与安全标准。配套显控科技自主研发的SKTOOL组态软件，支持多种保密机制，为用户提供安全、便捷的开发与运维体验。该产品无网络接口与CAN接口，专注于串口通信场景，适合中小型自动化设备、智能产线、环境监测等应用。
显控科技总部位于深圳，拥有完善的研发与生产基地，提供全国技术热线与售后服务支持，是工业HMI领域的可靠合作伙伴。
接线定义
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM1 COM2:RS232 | COM1 COM2:RS422 | COM1 COM2:RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用于工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 205x145x40 | 显示 | 分辨率（像素） | 800 × 480 | |
开孔尺寸（mm） | 192x138 | 对比度 | 400:1 | |||
显示尺寸 | 7"(16:9) | 亮度（cd/㎡） | 450 | |||
重量（g） | 700 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A8 600MHz | |||
电源 | 功耗（w） | 5 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM1COM2:RS232/485/422 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | NO | 防护等级 | IP65(前面板） | |||
CAN接口 | NO | |||||
软件 | 组态软件 | SKTOOL |

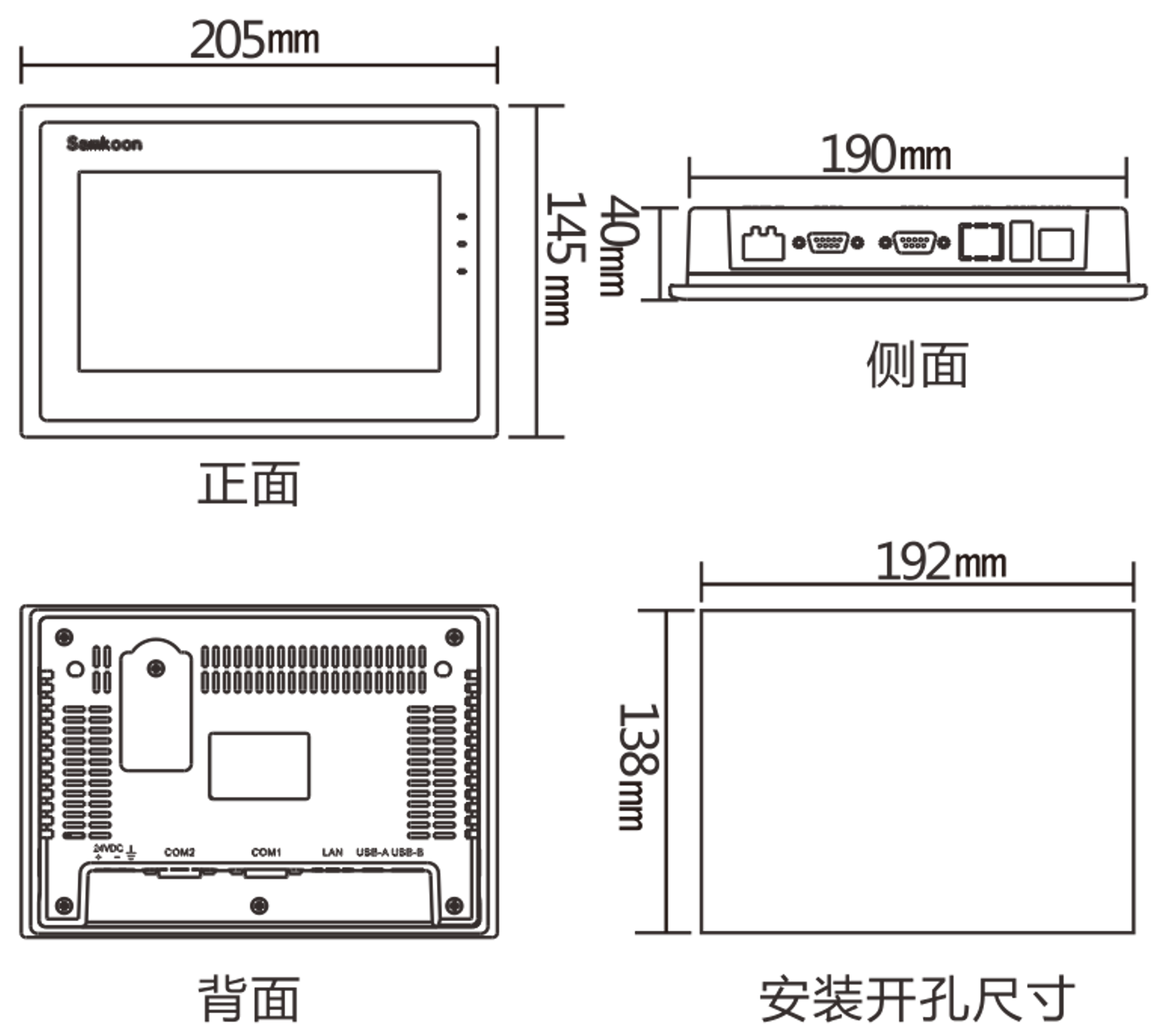

产品规格
