显控科技SK-070ME V3是一款性能稳定、功能全面的工业级人机界面（HMI），专为现代化工业控制场景打造。该设备采用基于Linux的操作系统，具备出色的系统稳定性、运行效率与数据安全性，能够满足各类严苛工业环境下的长期运行需求。

在硬件配置方面，SK-070ME V3搭载了工业级高性能Cortex A8处理器，主频最高可达600MHz，配合128MB FLASH与128MB DDR3内存，确保组态应用流畅运行。设备支持外部U盘存储扩展，方便用户实现数据备份与文件迁移。显示方面，配备7英寸（16:9宽屏）真彩液晶屏，分辨率达到800×480像素，可呈现1677万种色彩，画面细腻生动；同时屏幕亮度高达450 cd/m²，对比度为400:1，在各类光照环境下均能清晰显示。触摸面板采用4线高精度电阻屏，响应灵敏，操作便捷。

在通讯与接口方面，SK-070ME V3提供丰富选择：串行接口包含COM1（RS232/422/485）与COM2（RS485），可灵活连接多种PLC、仪表及控制器；支持USB下载和U盘更新组态，极大提升工程部署与维护效率。此外，设备还兼容USB扫码枪、鼠标、键盘等外设，扩展性强。

安全与可靠性是该设备的重要优势。SK-070ME V3具备多重保密机制，有效保护用户工程数据。产品前面板防护等级达到IP65，能够有效防尘、防水，适应潮湿或多粉尘的工业现场。通过FCC、Class A及CE（EN55032、EN55035）认证，并经过1000V AC耐压测试及±6kV静电等级测试，抗干扰能力强。在环境适应性方面，可在-20°C至55°C温度、5~95%RH湿度范围内稳定工作，防震度达10~25Hz（XYZ方向2G/30分钟），外壳采用工程塑料ABS+PC，坚固耐用。

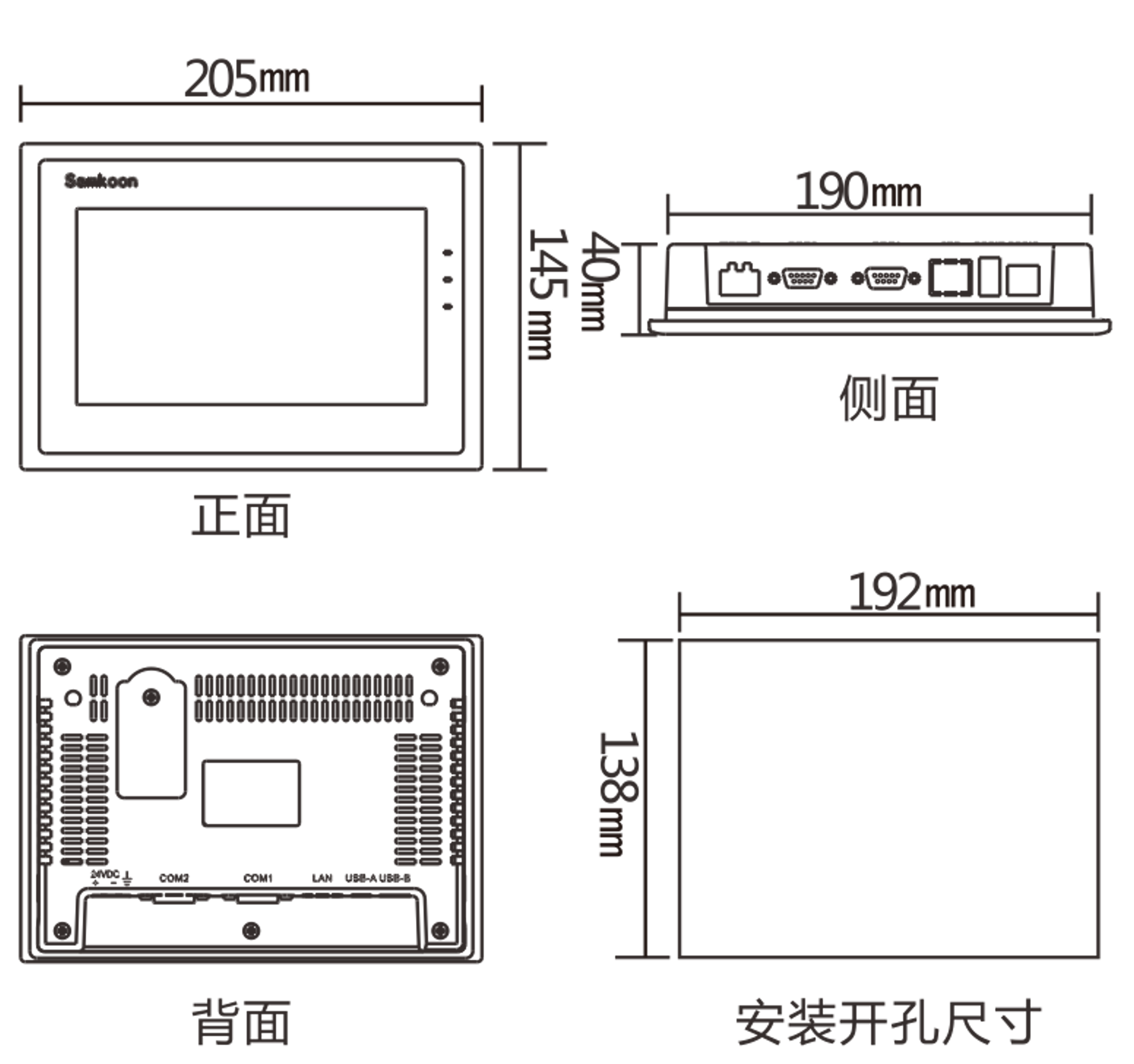

整机尺寸为205×145×40 mm，开孔尺寸192×138 mm，重量约700g，功耗仅5W，支持DC 12~24V宽压供电（±15%）。配套使用SKTOOL组态软件，工程开发便捷高效。总体而言，SK-070ME V3是一款高性价比、安全可靠的工业人机界面产品，广泛适用于自动化产线、设备监控、数据采集等应用场景。

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM1:RS422	COM1:RS485 COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用于工程文件的上传下载

结构与环境	尺寸（mm）	205× 145 × 40		显示	分辨率（像素）	800×480
	开孔尺寸（mm）	192×138			对比度	400:1
	显示尺寸	7"(16:9)			亮度（cd/㎡）	450
	重量（g）	700			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	Cortex A8600MHz
电源	功耗（w）	5			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	网络接口	NO		其他参数	FCC兼容性	符合FCC，ClassA
	WIFI	NO			耐压测试	1000V AC，1分钟
	4G	NO			CE认证	符合EN55032和EN55035标准
	USB下载口	YES			防护等级	IP65(前面板）
	U盘口	YES		软件	组态软件	SKTOOL
	串行接口	COM1:RS232/422/485        COM2:RS485
	CAN接口	NO
