显控科技SK-070GE是一款基于Linux操作系统的高性能工业人机界面，型号为SK-070GE，专为工业自动化场景设计，具备稳定、高效、安全、可靠的运行表现。

该设备搭载工业级Cortex A7双核处理器，主频最高可达1GHz，配合128MB DDR3内存与128MB FLASH存储，能够流畅运行复杂组态工程，并支持外部U盘扩展存储，方便数据交换与程序更新。

SK-070GE采用7英寸（16:9宽屏）真彩显示屏，分辨率为800×480像素，显示色彩高达1677万色，对比度400:1，亮度450 cd/m²，画面清晰鲜艳，视角宽广。配备4线高精度电阻式触摸面板，操作灵敏可靠，适应多种工业环境。

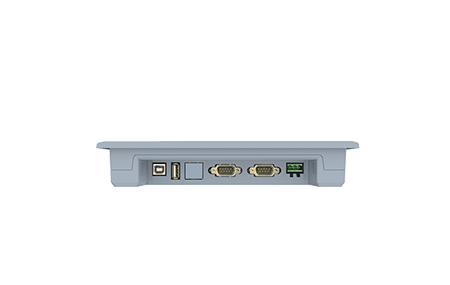

在接口与通信方面，设备提供丰富的连接能力：

• 串行接口：COM1/COM2支持RS232、RS485、RS422多种通讯协议，便于与PLC、仪表、变频器等第三方设备互联。

• USB接口：设有USB下载口和U盘口，支持通过USB连接电脑进行工程文件的上传下载，也支持外接U盘、USB扫码枪、鼠标、键盘等设备，极大提升现场调试与数据录入的便利性。

• 网络接口：虽未标配以太网口，但通过串口和USB仍可满足绝大多数工业现场需求。

电源采用DC12~24V宽压输入（±15%），功耗仅5W，适应不同供电环境。整机外壳采用工程塑料ABS+PC，前面板防护等级达IP65，具备良好的防尘防水能力，适合恶劣工业现场。工作温度范围-20℃~55℃，湿度5~95%RH（无冷凝），抗震性能满足10~25Hz、2G振动条件，并通过了1000V AC耐压测试。

产品通过了FCC Class A、CE认证（符合EN55032和EN55035标准），静电防护等级±6kV，确保在复杂电磁环境下稳定运行。整机尺寸225×153×40 mm，开孔尺寸210×144 mm，重量约700g，安装便捷。

软件方面，配套使用显控科技自主研发的SKTOOL7组态软件，界面友好，功能强大，可快速构建人机交互界面。

总体而言，SK-070GE以其稳定系统、丰富接口、高可靠性及优异的显示效果，适用于纺织、包装、数控、暖通、环保设备等众多工业自动化领域。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1 COM2:RS232	COM1 COM2:RS422	COM1 COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用于工程文件的上传下载
