SK-050HE
SK-050HE 是显控科技推出的工业级人机界面，基于稳定可靠的 Linux 系统，搭载 Cortex A7 双核处理器及 128MB 内存与存储，运行流畅。5 英寸高清真彩屏（800×480）搭配高灵敏触摸板，显示细腻、操作精准。支持 RS232/422/485 串口通讯，配备 USB 下载口及 U 盘口，可外接扫码枪、键盘等设备。宽温设计，IP65 防护等级，通过 FCC、CE 认证，适用于多种工业环境。
产品特点
在核心硬件方面，SK-050HE 搭载了高性能的 Cortex A7 双核处理器，主频高达 1GHz，配合 128MB FLASH 和 128MB DDR3 内存，能够流畅处理复杂的组态界面和数据交互任务。同时，设备支持外部 U 盘存储扩展，方便数据交换与工程备份。
显示配置上，SK-050HE 配备 5 英寸宽屏（16:9 比例），分辨率为 800×480，显示色彩高达 1677 万色，画面细腻真实。屏幕亮度为 400 cd/m²，对比度 400:1，即使在光线较强的工业环境中也能清晰显示。触摸面板采用 4 线高精度电阻式触摸板，响应灵敏，操作准确。

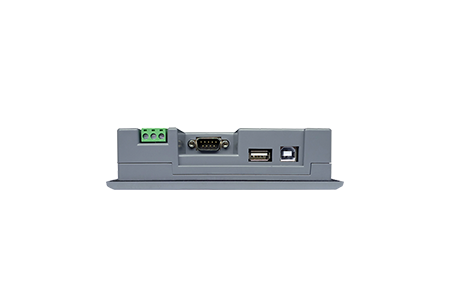

在接口与通讯方面，该型号提供了丰富的连接能力：支持 RS232、RS422、RS485 等多种串行通讯方式，可灵活适配不同工业设备；配备 USB 下载口，方便与电脑连接进行工程文件的上传与下载；独立的 U 盘口不仅用于更新组态程序，还可连接 USB 扫码枪、鼠标、键盘等外设，提升了人机交互的便捷性。此外，设备支持通过 U 盘进行组态更新，大大简化了现场维护工作。
结构设计上，整机尺寸为 165×103×39 mm，开孔尺寸 157×95 mm，重量仅 330g，外壳采用工程塑料 ABS+PC 材料，坚固耐用。配套的组态软件为 SKTOOL，界面友好，功能全面，支持工程文件的快速开发与调试。
总体而言，SK-050HE 是一款集高性能、稳定通讯、丰富接口和可靠防护于一体的优质人机界面产品，能够为工业自动化系统提供高效便捷的人机交互解决方案。
DB9F：串口端子 通讯端口9针公座管脚排列图 管脚 COM:RS232 COM:RS422 COM:RS485 1 2 RX 3 TX 4 5 GND 6 RX- 7 RX+ 8 TX- B- 9 TX+ A+ USB USB下载口 连接电脑和HMI，用于工程文件的上传下载
产品参数
结构与环境 | 尺寸（mm） | 165x103x39 | 显示 | 分辨率（像素） | 800 × 480 | |
开孔尺寸（mm） | 157x95 | 对比度 | 400:1 | |||
显示尺寸 | 5"(16:9) | 亮度（cd/㎡） | 400 | |||
重量（g） | 330 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 4 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | NO | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |
产品规格
