显控科技SK-050HS是一款基于Linux系统的高性能人机界面，专为工业自动化场景打造。其搭载工业级Cortex A7双核处理器，主频高达1GHz，配合128MB FLASH与128MB DDR3内存，确保系统运行稳定、高效、安全可靠。同时支持外部U盘存储扩展，满足多样化数据管理需求。

该产品配备5英寸1677万真彩色显示屏，分辨率达800×480，亮度为400cd/m²，对比度400:1，画面细腻清晰，色彩绚丽真实。4线高精度电阻触摸面板，响应灵敏，操作顺滑。LED背光模块设计，寿命长且功耗低。

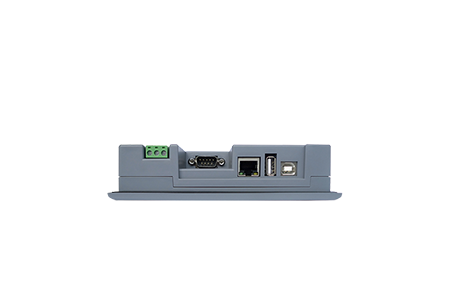

在通信与接口方面，SK-050HS表现全面。它支持RS232/RS422/RS485多种串行通讯方式，配备以太网接口，便于远程监控与数据交换。USB下载口和U盘口（支持U盘、USB扫码枪、鼠标、键盘等外设）使得工程文件上传下载、组态更新更加便捷灵活。

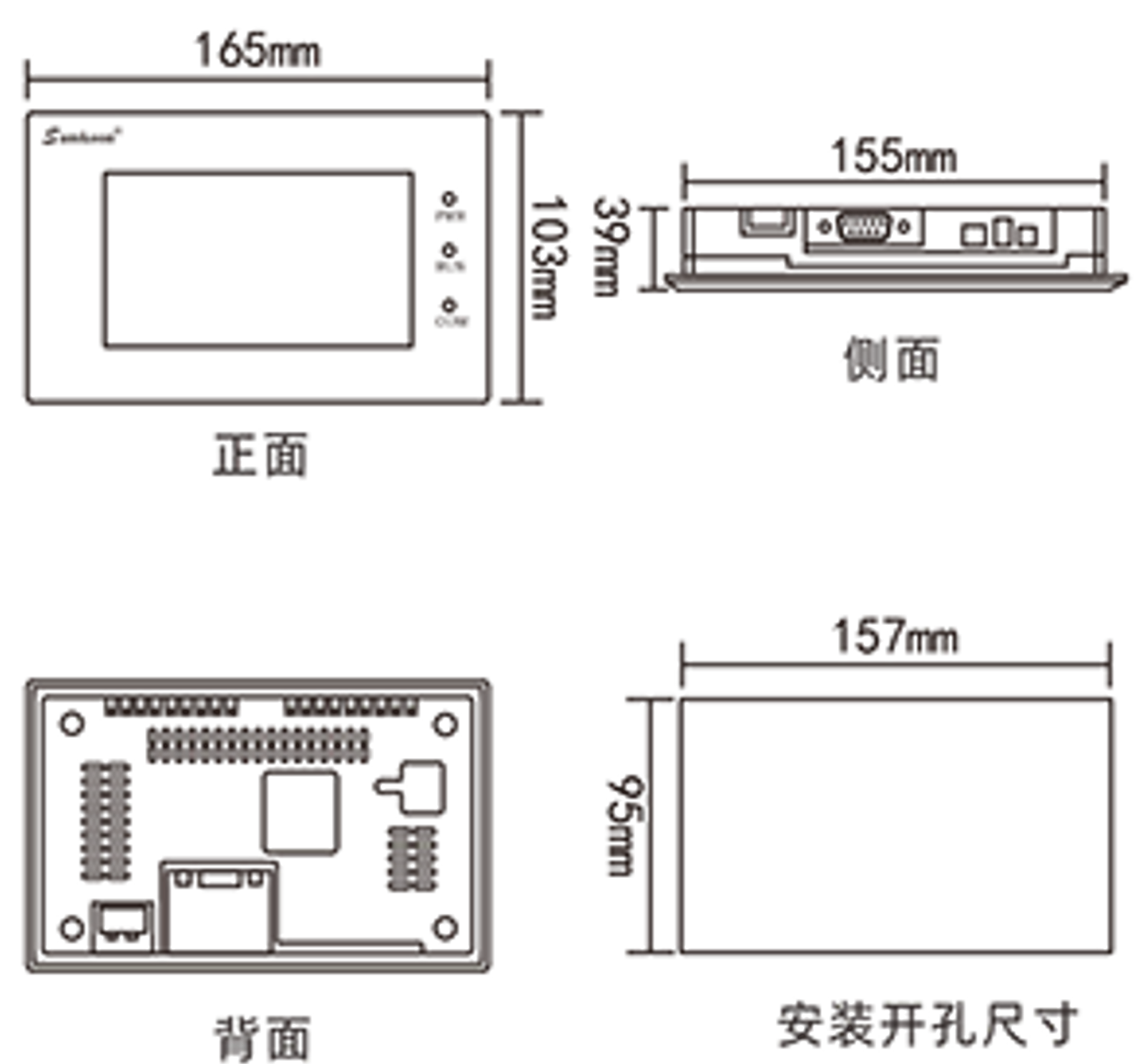

产品结构紧凑，整机尺寸为165×103×39mm，开孔尺寸157×95mm，重量仅330g，便于嵌入式安装。外壳采用工程塑料ABS+PC，坚固耐用。支持DC12~24V宽压供电，功耗仅4W，工作温度范围-20℃~55℃，湿度5~95%RH无冷凝，适应各种严苛工业环境。前面板防护等级达到IP65，有效防尘防水。此外，产品通过FCC Class A、CE认证，耐压测试1000V AC，静电防护±6kV，抗振性能优异（10~25Hz，2G/30分钟），具备多重保密机制，安全可靠。

配套显控科技自主研发的SKTOOL组态软件，界面友好，功能丰富，可快速构建专业人机交互界面。无论是设备控制、数据采集还是产线监控，SK-050HS都能提供稳定、高效的解决方案，是工业自动化领域值得信赖的选择。

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM:RS232	COM:RS422	COM:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用做工程文件的上传下载

结构与环境	尺寸（mm）	165x103x39		显示	分辨率（像素）	800 × 480
	开孔尺寸（mm）	157x95			对比度	400:1
	显示尺寸	5"(16:9)			亮度（cd/㎡）	400
	重量（g）	330			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	Cortex A7 1GHz.双核
电源	功耗（w）	4			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM:RS232/422/485			CE认证	符合EN55032和EN55035标准
	网络接口	以太网			防护等级	IP65(前面板）
软件	组态软件	SKTOOL
