SK-043HS
显控科技SK-043HS是一款4.3英寸工业人机界面，基于Linux系统，搭载Cortex A7双核1GHz处理器及128MB FLASH+128MB DDR3内存。支持RS232/422/485及以太网通信，具备USB下载与U盘更新功能。1677万真彩色显示屏，亮度400cd/m²，前面板IP65防护，工作温度-20~55℃，宽压供电（DC12~24V），功耗仅3W。通过FCC、CE认证，配套SKTOOL组态软件，性能稳定可靠。
产品特点
显控科技SK-043HS是一款基于Linux操作系统的高性能工业人机界面（HMI），专为严苛的工业自动化应用场景打造。该产品采用工业级Cortex A7双核处理器，主频高达1GHz，搭配128MB FLASH和128MB DDR3内存，确保系统运行的稳定、高效与安全。其4.3英寸宽屏（16:9）液晶显示屏分辨率为480×272，支持1677万种真色彩显示，亮度达400cd/m²，对比度400:1，在各类光线环境下均可呈现清晰细腻的画面。四线高精度电阻触摸面板响应灵敏，操作便捷。
SK-043HS具备丰富的通信接口：集成RS232/RS422/RS485串行接口（通过DB9端子）以及10/100M自适应以太网口，可轻松连接PLC、变频器、仪表等工业设备，满足多种组网需求。产品支持USB下载口和独立的U盘接口，用户可通过U盘实现组态工程的更新与数据交换，也可连接USB扫码枪、鼠标、键盘等外设，扩展应用灵活性。
在可靠性方面，SK-043HS经过精心设计：前面板防护等级达IP65，有效防尘防水；工作温度范围-20℃~55℃，适应寒冷或炎热环境；湿度5~95%无冷凝，防震性能满足10~25Hz、2G振动标准。供电采用DC12~24V宽压输入（±15%容差），功耗仅3W，并具备±6kV静电防护等级。产品通过FCC Class A、CE认证及1000V AC耐压测试，符合EN55032/EN55035标准，电磁兼容性优异。整机尺寸173×95×39mm，开孔163×85mm，重量仅270g，外壳采用工程塑料ABS+PC，轻巧坚固。配套显控自主开发的SKTOOL组态软件，支持工程下载、在线模拟及多种保密机制，帮助用户快速构建安全可靠的人机交互解决方案。
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM:RS232 | COM:RS422 | COM:RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用于工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 173x95x39 | 显示 | 分辨率（像素） | 480 × 272 | |
开孔尺寸（mm） | 163x85 | 对比度 | 400:1 | |||
显示尺寸 | 4.3"(16:9) | 亮度（cd/㎡） | 400 | |||
重量（g） | 270 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 3 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | 以太网 | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |

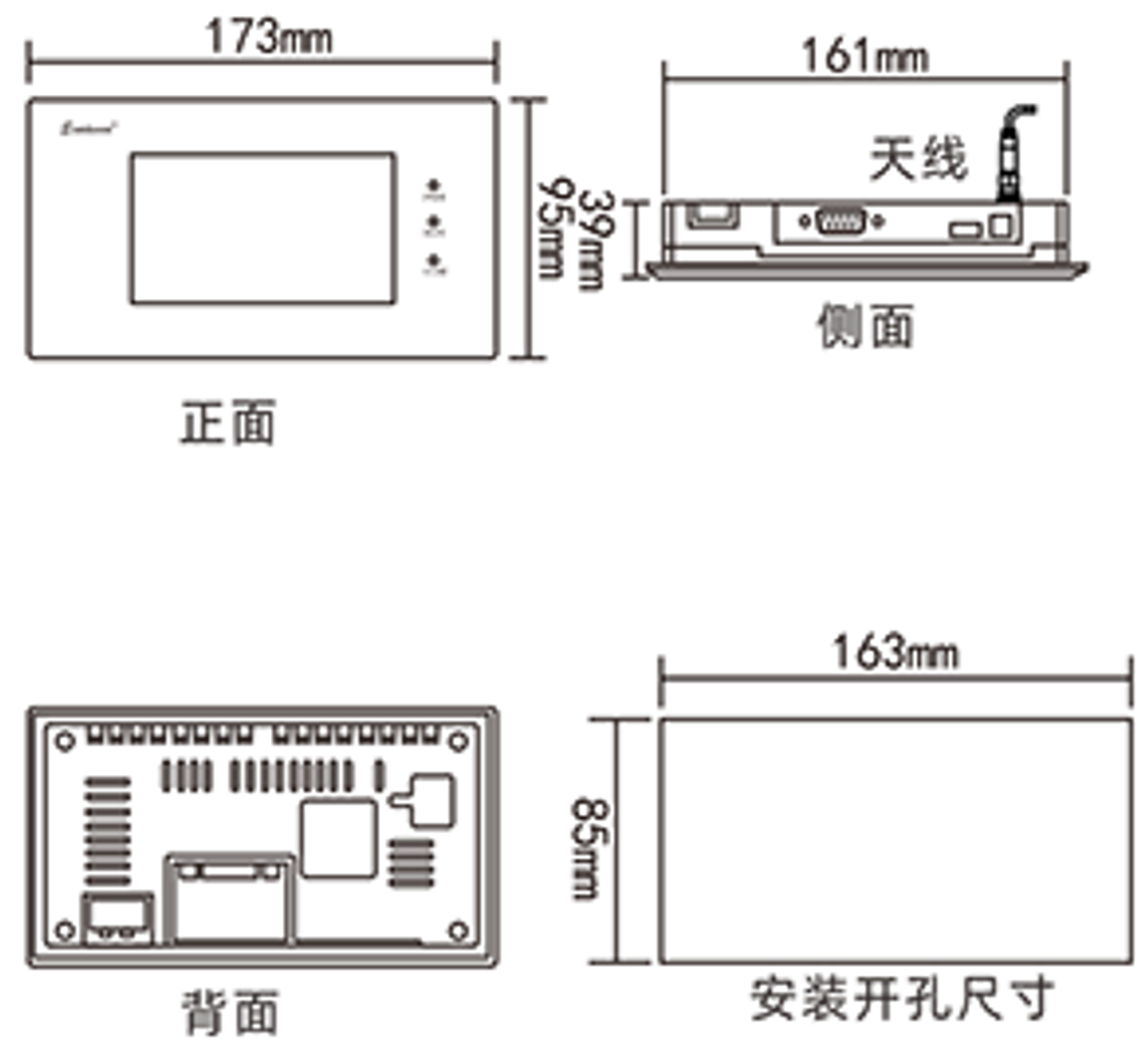

产品规格
