SK-043FE
SK-043FE是一款高性能工业级人机界面，基于Linux系统，搭载双核Cortex A7处理器及128MB大容量内存，运行稳定高效。配备4.3英寸真彩屏，分辨率480×272，显示1677万色，亮度高达400 cd/m²。支持RS232/422/485通讯、USB下载及U盘扩展，可连接扫码枪、鼠标等外设。整机IP65防护，宽温工作，通过FCC、CE认证，结构紧凑，易于安装，广泛适用于各类自动化控制场景。
产品特点
SK-043FE是显控科技推出的一款高性能工业人机界面，基于稳定可靠的Linux操作系统，为各类工业自动化场景提供安全、高效的本地化交互体验。
该设备搭载工业级Cortex A7双核处理器，主频最高可达1GHz，配合128MB FLASH与128MB DDR3内存，程序运行流畅，响应迅速。同时支持外部U盘扩展存储，便于数据交换与组态更新。
显示方面，SK-043FE配备4.3英寸真彩液晶屏，分辨率为480×272，显示1677万种颜色，画质细腻生动。屏幕亮度高达400 cd/m²，对比度400:1，在多种光照环境下均能清晰显示。采用高精度的4线电阻触摸面板，操作灵敏可靠。

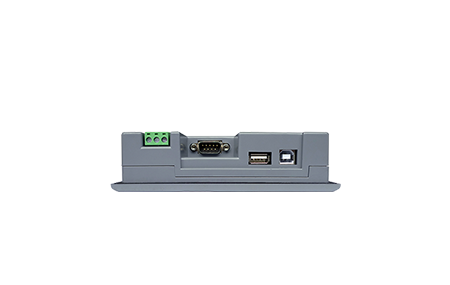

在通讯与扩展能力上，该机型提供丰富的接口：包括RS232、RS422、RS485串行接口（通过DB9母座引出），支持多种主流工业设备通讯；配备USB下载口与独立的U盘口，不仅支持工程文件的上传下载，还可连接U盘、USB扫码枪、鼠标、键盘等外设，极大提升了现场调试与数据录入的灵活性。
SK-043FE注重工业环境下的稳定性与防护性能。其外壳采用工程塑料ABS+PC材料，前面板防护等级达到IP65，可有效防尘、防水溅。整机工作温度范围为-20°C至55°C，湿度5%~95%RH（无冷凝），并具备±6kV静电防护等级，可胜任恶劣工业现场。产品还通过了FCC（Class A）、CE认证以及1000V AC耐压测试，安全可靠。

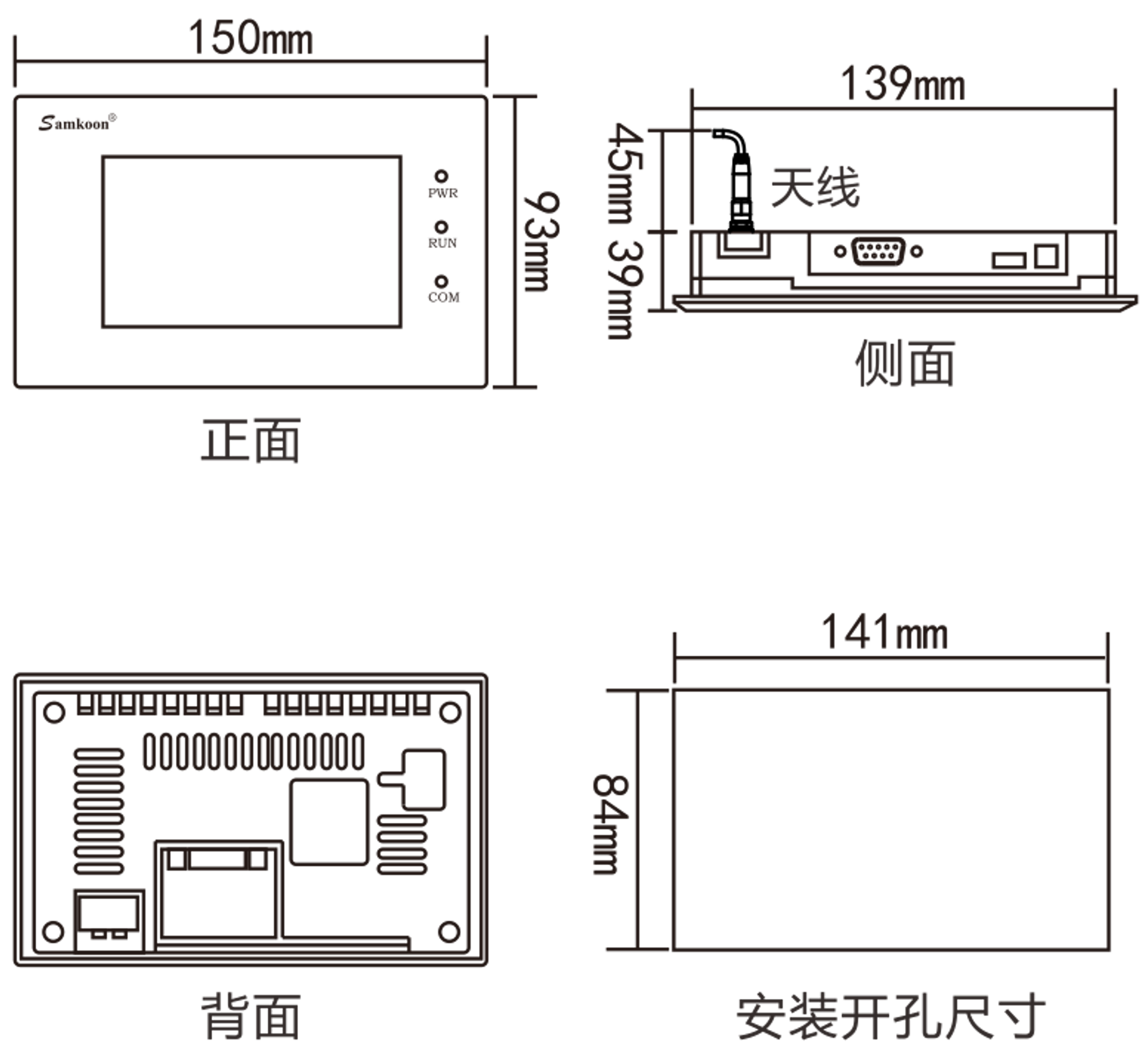

整机尺寸为150×93×39 mm，开孔尺寸141×84 mm，重量仅270g，结构紧凑，安装便捷。配套组态软件SKTOOL，界面友好，功能完善，帮助用户快速完成工程开发与部署。凭借其出色的性能、丰富的接口与严苛的品质控制，SK-043FE广泛应用于纺织、包装、数控、环境监测等工业自动化领域。
接线定义
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM:RS232 | COM:RS422 | COM:RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用于工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 150x93x39 | 显示 | 分辨率（像素） | 480 × 272 | |
开孔尺寸（mm） | 141x84 | 对比度 | 400:1 | |||
显示尺寸 | 4.3"(16:9) | 亮度（cd/㎡） | 400 | |||
重量（g） | 270 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A7 1GHz.双核 | |||
电源 | 功耗（w） | 3 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | ±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | YES | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
软件 | 组态软件 | SKTOOL | 防护等级 | IP65(前面板） |
