SK-035FE
显控科技SK-035FE是一款3.5英寸工业级人机界面，基于稳定高效的Linux系统，搭载Cortex A8处理器及128MB内存闪存，支持1677万真彩色显示。具备RS232/422/485多种通讯接口及USB下载口，功耗仅3W，工作温度范围宽，前面板防护等级IP65，通过FCC、CE等权威认证。小巧坚固，配合SKTOOL组态软件，是工业自动化控制的理想选择。
产品特点
显控科技SK-035FE是一款基于Linux系统的工业级人机界面（HMI），采用3.5英寸高亮真彩显示屏，专为复杂工业环境设计。该产品搭载工业级高性能Cortex A8处理器，主频高达600MHz，配合128MB FLASH和128MB DDR3内存，确保系统运行稳定、高效、安全、可靠。

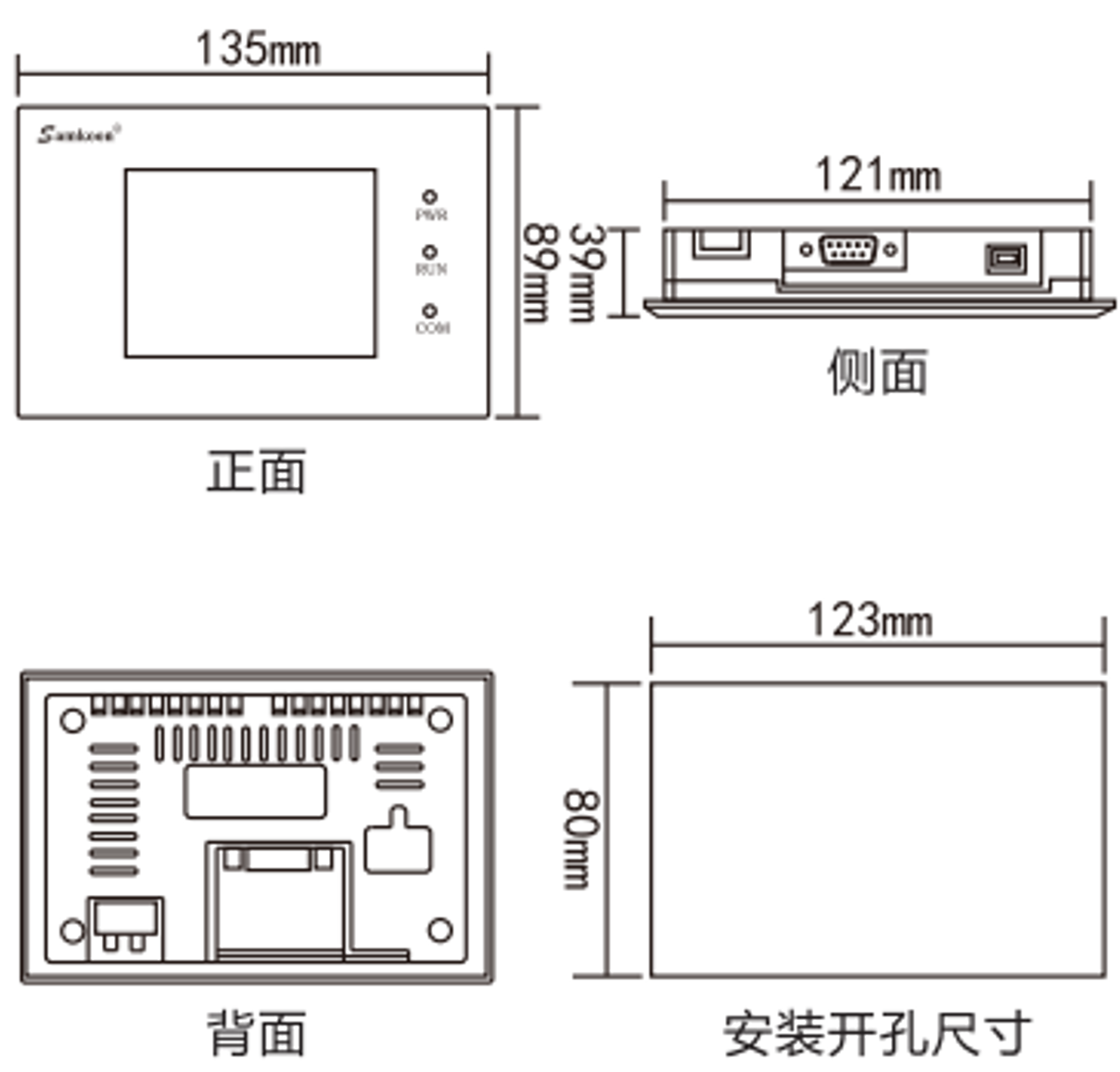

显示方面，SK-035FE支持1677万真彩色输出，分辨率为320x240像素，对比度达到400:1，亮度为350 cd/m²，即使在强光或暗光环境下也能呈现清晰细腻的画面。触摸面板采用4线高精度电阻式触摸板，响应灵敏，操作便捷。整机外观小巧，尺寸为135x89x39 mm，开孔尺寸仅123x80 mm，重量仅200克，适合空间有限的安装场景。
通讯接口方面，产品提供标准的DB9串口端子，支持RS232、RS422和RS485多种通讯方式，可与各类PLC、仪表等工业设备灵活连接。同时配备USB下载口，方便用户上传和下载工程文件。供电采用DC 12~24V宽压输入，支持±15%波动，功耗低至3W，适应不同电源环境。
在可靠性方面，SK-035FE经过严格设计：工作环境温度范围-20℃~55℃，湿度5~95%RH（无冷凝），防震性能满足10~25Hz（XYZ方向2G/30分钟）要求。前面板防护等级达到IP65，有效防尘防水。产品通过FCC Class A、CE认证，符合EN55032和EN55035标准，静电等级达到3级±6kV，耐压测试1000V AC/1分钟，确保在严苛工业现场长期稳定运行。
外壳采用工程塑料ABS+PC材料，坚固耐用。配套使用显控自主开发的SKTOOL组态软件，界面友好，功能丰富，便于快速搭建人机交互界面。该产品适用于自动化产线、设备控制、数据监控等多种应用场景，是工业现场可靠、经济、高效的显示控制解决方案。
产品特点
●基于Linux系统，系统稳定、高效、安全、可靠
●工业级高性能的Cortex A8处理器，主频最高达600MHz
●高容量128MB FLASH+128MB DDR3
●支持多种通讯方式（RS232/422/485），支持 USB下载
●多种保密机制，更安全更可靠
●显示1677万真彩色
●通过FCC，ClassA，CE认证

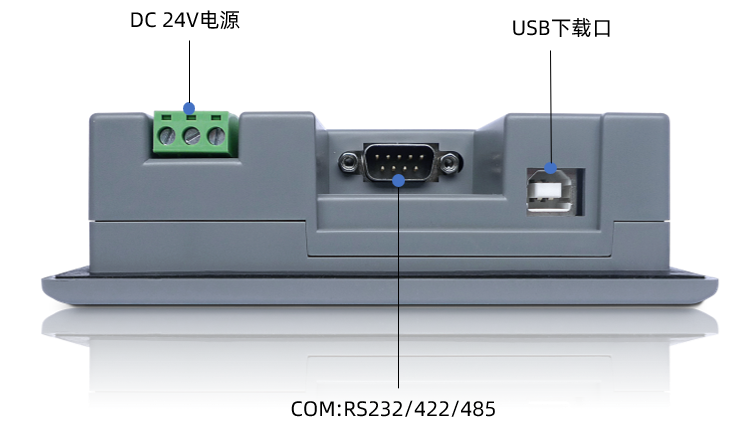

接线定义
DB9F：串口端子 | ||||
通讯端口9针公座管脚排列图 | 管脚 | COM:RS232 | COM:RS422 | COM:RS485 |
| 1 |
|
| |
2 | RX |
| ||
3 | TX |
| ||
4 |
|
| ||
5 | GND |
| ||
6 |
| RX- | ||
7 |
| RX+ | ||
8 |
| TX- | B- | |
9 |
| TX+ | A+ | |
USB | ||||
 | USB下载口 | 连接电脑和HMI，用于工程文件的上传下载 | ||
产品参数
结构与环境 | 尺寸（mm） | 135x89x39 | 显示 | 分辨率（像素） | 320x240 | |
开孔尺寸（mm） | 123x80 | 对比度 | 400:1 | |||
显示尺寸 | 3.5"(4:3) | 亮度（cd/㎡） | 350 | |||
重量（g） | 200 | 触摸面板 | 4线高精度触摸板 | |||
工作环境温度 | -20°C~55°C(无冻结) | 显示颜色 | 1677万 | |||
工作环境湿度 | 5~95%RH(无冷凝） | 背光模块 | LED | |||
防震度 | 10～25HZ(XYZ方向2G/30分钟） | 硬件 | 内存 | 128MB DDR3 | ||
外壳材料 | 工程塑料ABS+PC | CPU | Cortex A8 600MHz | |||
电源 | 功耗（w） | 3 | 存储 | 128MB FLASH | ||
供电电源 | (DC12~24V)±15% | |||||
静电等级 | 3级±6kV | |||||
| ||||||
接口 | USB下载口 | YES | 其他参数 | FCC兼容性 | 符合FCC,Class A | |
U盘口 | NO | 耐压测试 | 1000V AC，1分钟 | |||
串行接口 | COM:RS232/422/485 | CE认证 | 符合EN55032和EN55035标准 | |||
网络接口 | NO | 防护等级 | IP65(前面板） | |||
软件 | 组态软件 | SKTOOL |
