SK-043QE 是深圳市显控科技股份有限公司 SK 系列中的一款小尺寸、高性价比人机界面（HMI），适用于空间紧凑、功能要求全面的工业自动化场景。该设备基于 Linux 操作系统，具备稳定、高效、安全的运行特性，并采用工业级 Cortex A7 双核处理器，主频最高 1GHz，配合 128MB FLASH 与 128MB DDR3 内存，可流畅运行组态工程，并支持外部 U 盘存储扩展。

显示方面，SK-043QE 配备 4.3 英寸 TFT 液晶屏，16:9 宽屏比例，物理分辨率为 480×272 像素。虽然分辨率不及大尺寸型号，但足以清晰呈现按钮、数值、图表等常见 HMI 元素。其显示色彩达 1677 万色，对比度 400:1，亮度 400 cd/m²，画面鲜艳、可视角度良好。触摸面板采用 4 线高精度电阻式，支持手套操作，适应工业现场环境。背光为 LED 光源，寿命长、功耗低。

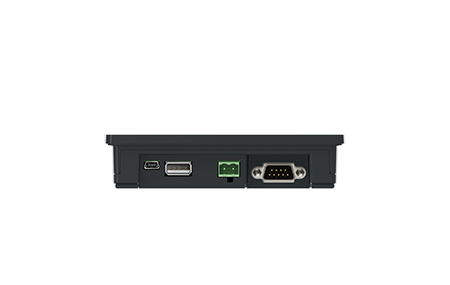

在接口与通信方面，SK-043QE 提供了丰富的连接能力。串行接口包括 COM1（RS232）和 COM2（RS422/485 可配置），支持多种工业设备通信协议。设备配备 USB 下载口，用于与电脑连接上下载工程文件；另设独立 U 盘口，支持 U 盘更新组态，也可外接 USB 扫码枪、鼠标、键盘等，提升现场调试效率。需要注意的是，该机型未设置独立的接线端口（即没有额外的拔插式接线端子），串口通信通过标准 DB9 接口完成。

电源部分支持 DC12~24V 宽压输入（±15%），典型功耗仅 3W，比大尺寸型号更低，非常适合对能耗敏感的小型设备。整机尺寸为 139×86×31mm，开孔尺寸 132×80mm，重量仅 200g，结构极为紧凑轻便。前面板防护等级达到 IP65，可防尘防水；外壳采用工程塑料 ABS+PC。工作环境温度 -20℃至 55℃，湿度 5~95%RH（无冷凝），并通过 10~25Hz（2G 方向）震动测试及 ±6kV 静电等级测试，可靠性良好。

安全认证方面，SK-043QE 符合 FCC Class A 与 CE 认证（EN55032 和 EN55035 标准），耐压测试 1000V AC/1 分钟。组态软件采用显控自主研发的 SKTOOL，工程开发便捷。

综上所述，SK-043QE 是一款小尺寸、低功耗、功能全面的工业人机界面，特别适合安装空间有限、需要稳定串口通信和经济型 HMI 解决方案的设备配套与改造项目。

接线定义

DB9F：串口端子
通讯端口9针公座管脚排列图	管脚	COM1:RS232	COM2:RS422	COM2:RS485
	1
	2	RX
	3	TX
	4
	5	GND
	6		RX-
	7		RX+
	8		TX-	B-
	9		TX+	A+
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件

结构与环境	尺寸（mm）	139× 86 × 31		电源	功耗（w）	3
	开孔尺寸（mm）	132 × 80			供电电源	(DC12~24V)±15%
	显示尺寸	4.3"(16:9)			静电等级	±6kV
	重量（g）	200
	工作环境温度	-20°C~55°C(无冻结)		显示	分辨率（像素）	480 × 272
	工作环境湿度	5~95%RH(无冷凝）			对比度	400:1
	防震度	10～25HZ(XYZ方向2G/30分钟）			亮度（cd/㎡）	400
	外壳材料	工程塑料ABS+PC			触摸面板	4线高精度触摸板
硬件	内存	128MB DDR3			显示颜色	1677万
	CPU	Cortex A7 1GHz.双核			背光模块	LED
	存储	128MB FLASH
接口	USB下载口	YES		其他参数	FCC兼容性	符合FCC,Class A
	U盘口	YES			耐压测试	1000V AC，1分钟
	串行接口	COM1:RS232 COM2:RS485/422			CE认证	符合EN55032和EN55035标准
	接线端口	NO			防护等级	IP65(前面板）
软件	组态软件	SKTOOL
