SK-043QS 是深圳市显控科技股份有限公司 SK 系列中的一款小尺寸、高集成度人机界面（HMI），在紧凑的 4.3 英寸机身内集成了以太网与 RS485 通信能力，特别适合需要联网监控和现场总线控制的工业自动化场景。该设备基于 Linux 操作系统，具备稳定、高效、安全的运行特性，并采用工业级 Cortex A7 双核处理器，主频最高 1GHz，配合 128MB FLASH 与 128MB DDR3 内存，可流畅运行组态工程，并支持外部 U 盘存储扩展。

显示方面，SK-043QS 配备 4.3 英寸 TFT 液晶屏，16:9 宽屏比例，物理分辨率为 480×272 像素。其显示色彩达 1677 万色，对比度 400:1，亮度 400 cd/m²，画面鲜艳、可视角度良好。触摸面板采用 4 线高精度电阻式触摸技术，支持手套操作，适应工业现场环境。背光为 LED 光源，寿命长、功耗低。

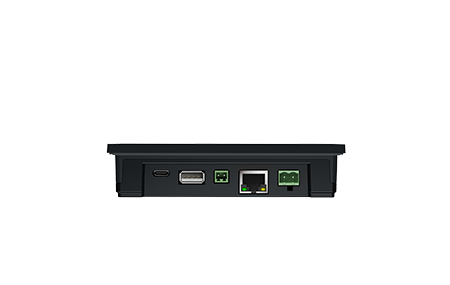

通信与接口是 SK-043QS 的核心优势之一。它提供了隔离的 RS485 接口（COM1，接线端口标注 A+/B-），支持工业现场常用的 Modbus RTU 等协议，抗干扰能力强。同时，设备集成了以太网接口，不仅支持 Modbus TCP/IP 通信，还可用于工程程序的上传与下载，无需依赖 USB 线缆，极大提升了远程调试与系统集成的便捷性。此外，设备保留 USB 下载口（用于连接电脑上下载工程）和独立 U 盘口，支持 U 盘更新组态，也可外接 USB 扫码枪、鼠标、键盘等外设。该机型未配备 RS232 或 RS422 接口，也没有 CAN 接口和 4G/WiFi 模块，设计上聚焦于以 RS485 和以太网为核心的有线工业通信。

电源部分支持 DC12~24V 宽压输入（±15% 误差），典型功耗仅 3W，非常节能。整机尺寸为 139×86×31mm，开孔尺寸 132×80mm，重量仅 214g，结构极为紧凑轻便，适合安装于狭小空间。前面板防护等级达到 IP65，可防尘防水；外壳采用工程塑料 ABS+PC。工作环境温度 -20℃ 至 55℃，湿度 5~95%RH（无冷凝），并通过 10~25Hz（2G 方向）震动测试及 ±6kV 静电等级测试，可靠性良好。

安全认证方面，SK-043QS 符合 FCC Class A 与 CE 认证（EN55032 和 EN55035 标准），耐压测试 1000V AC/1 分钟。组态软件采用显控自主研发的 SKTOOL，工程开发便捷。

综上所述，SK-043QS 是一款小巧而强大的工业人机界面，以以太网 + RS485 的双网通信能力为突出特色，适用于设备联网、数据采集、小型自动化控制系统等场景。

接线端口（COM1:485)
	A+	B-
USB
	USB下载口	连接电脑和HMI，用于上下载工程文件
以太网
	以太网口	用于通讯与程序上下载，支持modbus tcp/IP

结构与环境	尺寸（mm）	139× 86 × 31		显示	分辨率（像素）	480× 272
	开孔尺寸（mm）	132× 80			对比度	400:1
	显示尺寸	4.3"(16:9)			亮度（cd/㎡）	400
	重量（g）	214			触摸面板	4线高精度触摸板
	工作环境温度	-20°C~55°C(无冻结)			显示颜色	1677万
	工作环境湿度	5~95%RH(无冷凝）			背光模块	LED
	防震度	10～25HZ(XYZ方向 2G/30分钟）		硬件	内存	128MB DDR3
	外壳材料	工程塑料ABS+PC			CPU	CortexA7 1GHz.双核
电源	功耗（w）	3			存储	128MB FLASH
	供电电源	(DC12~24V)±15%
	静电等级	±6kV
接口	网络接口	以太网		其他参数	FCC兼容性	符合FCC，ClassA
	WIFI	NO			耐压测试	1000V AC,1分钟
	4G	NO			CE认证	符合EN55032和EN55035标准
	USB下载口	YES			防护等级	IP65(前面板）
	U盘口	YES		软件	组态软件	SKTOOL
	CAN接口	NO
	接线端口	COM1:RS485
